CYLINDRE

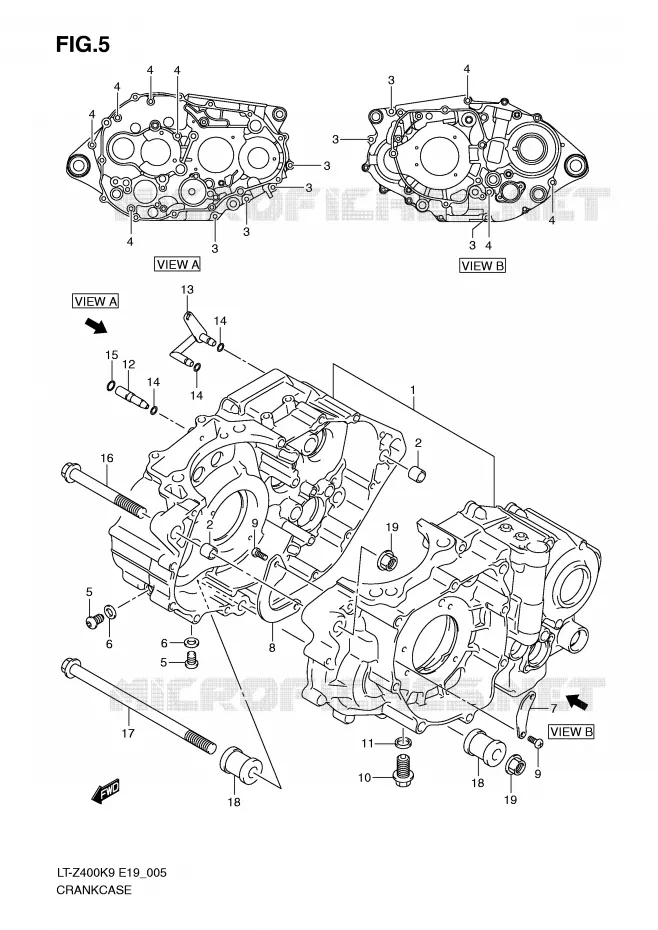

CARTER POUR SUZUKI QUADSPORT 400 2009

CARTER

(1) 11301-07820-000

CARTER MOTEUR
CRANKCASE SET

(2) 04211-13189-000

GOUPILLE
PIN 16X10

(2) 04211-13189-000

GOUPILLE
PIN 16X10

(3) 01547-0640A-000

VIS
BOLT

(3) 01547-0640A-000

VIS
BOLT

(3) 01547-0640A-000

VIS
BOLT

(3) 01547-0640A-000

VIS
BOLT

(3) 01547-0640A-000

VIS
BOLT

(3) 01547-0640A-000

VIS
BOLT

(3) 01547-0640A-000

VIS
BOLT

(4) 01547-0670A-000

VIS
BOLT

(4) 01547-0670A-000

VIS
BOLT

(4) 01547-0670A-000

VIS
BOLT

(4) 01547-0670A-000

VIS
BOLT

(4) 01547-0670A-000

VIS
BOLT

(4) 01547-0670A-000

VIS
BOLT

(4) 01547-0670A-000

VIS
BOLT

(4) 01547-0670A-000

VIS
BOLT

(5) 09248-10010-000

PLUG,OIL GALL
BOLT

(5) 09248-10010-000

PLUG,OIL GALL
BOLT

(6) 09168-10002-000

GASKET 10X14X3.6
WASHER

(6) 09168-10002-000

GASKET 10X14X3.6
WASHER

(7) 11323-29F00-000

PLAQUE
SEPARATOR, OIL NO.1

(8) 11324-29F00-000

PLAQUE
SEPARATEUR

(9) 09125-06110-000

BOLT,6X12
SCREW, SEPARATOR

(9) 09125-06110-000

BOLT,6X12
SCREW, SEPARATOR

(10) 09247-12106-000

PLUG,12X20
BOLT

(11) 09168-12002-000

GASKET,12.1X16.2X3.7
WASHER

(12) 11451-29F00-000

RACCORD

(13) 11460-07G00-000

DURITE LTZ400 K3

(14) 09280-05004-000

O RING (D:1.9,ID:4.8)

(14) 09280-05004-000

O RING (D:1.9,ID:4.8)

(14) 09280-05004-000

O RING (D:1.9,ID:4.8)

(15) 09280-07004-000

O RING
O RING (D:1.9,ID:6.8)

(16) 09103-10110-000

BOLT(10X100)
BOLT

(17) 09103-10136-000

BOLT,L:180
BOLT 10X180

(18) 11611-09F51-000

ENTRETOISE

(18) 11611-09F51-000

ENTRETOISE

(19) 09159-10115-000

ECROU
NUT

(19) 09159-10115-000

ECROU
NUT

	Référence	Désignation	Qté
# 1	11301-07820-000 1130107820000 1130107820000	CARTER MOTEUR CRANKCASE SET	1 086,23 €
# 2	04211-13189-000 0421113189000 0421113189000	GOUPILLE PIN 16X10	3,12 €
# 3	01547-0640A-000 015470640A000 015470640A000	VIS BOLT	3,62 €
# 4	01547-0670A-000 015470670A000 015470670A000	VIS BOLT	4,15 €
# 5	09248-10010-000 0924810010000 0924810010000	PLUG, OIL GALL BOLT	6,36 €
# 6	09168-10002-000 0916810002000 0916810002000	GASKET 10X14X3.6 WASHER	2,90 €
# 7	11323-29F00-000 1132329F00000 1132329F00000	PLAQUE SEPARATOR, OIL NO.1	3,68 €
# 8	11324-29F00-000 1132429F00000 1132429F00000	PLAQUE SEPARATEUR	5,46 €
# 9	09125-06110-000 0912506110000 0912506110000	BOLT, 6X12 SCREW, SEPARATOR	2,88 €
# 10	09247-12106-000 0924712106000 0924712106000	PLUG, 12X20 BOLT	4,15 €
# 11	09168-12002-000 0916812002000 0916812002000	GASKET, 12.1X16.2X3.7 WASHER	2,36 €
# 12	11451-29F00-000 1145129F00000 1145129F00000	RACCORD	23,23 €
# 13	11460-07G00-000 1146007G00000 1146007G00000	DURITE LTZ400 K3	31,85 €
# 14	09280-05004-000 0928005004000 0928005004000	O RING (D:1.9, ID:4.8)	2,22 €
# 15	09280-07004-000 0928007004000 0928007004000	O RING O RING (D:1.9, ID:6.8)	1,60 €
# 16	09103-10110-000 0910310110000 0910310110000	BOLT(10X100) BOLT	8,44 €
# 17	09103-10136-000 0910310136000 0910310136000	BOLT, L:180 BOLT 10X180	9,92 €
# 18	11611-09F51-000 1161109F51000 1161109F51000	ENTRETOISE	18,38 €
# 19	09159-10115-000 0915910115000 0915910115000	ECROU NUT	6,30 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
