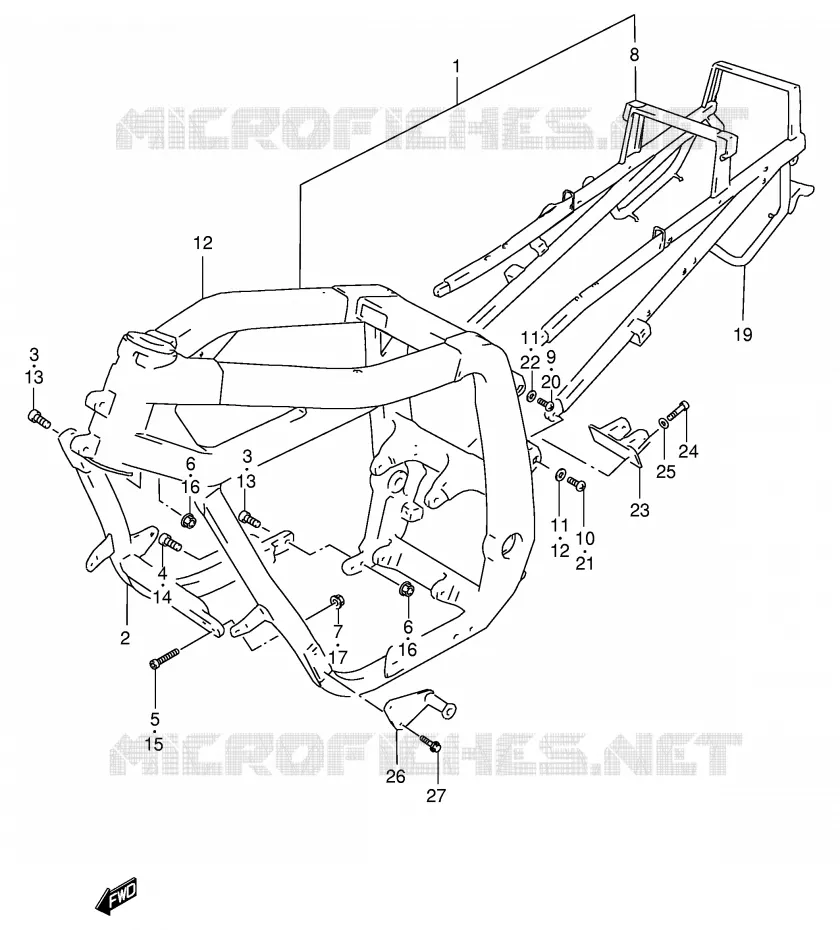

CADRE POUR SUZUKI GSX-R 400 1991

REPOSE PIED

(1) 41100-33810-000

FRAME SET

(1) 41100-33820-000

FRAME SET

(2) 41140-33C00-000

TUBE, FRAME DOWN RH

(3) 07130-10357-000

BOLT
BOLT 10 X 35, LH

(3) 07130-10357-000

BOLT
BOLT 10 X 35, LH

(3) 07130-10357-000

BOLT
BOLT 10 X 35, LH
BOLT

(3) 07130-10357-000

BOLT
BOLT 10 X 35, LH
BOLT

(4) 07130-10257-000

BOLT
BOLT (FLAT TYPE)

(5) 07130-1040A-000

VIS
DISCONTINUED

(6) 09159-10027-000

NUT 10MM
BAGUE FILETEE

(6) 09159-10027-000

NUT 10MM
BAGUE FILETEE

(7) 08319-31107-000

NUT
NUT, FRONT

(8) 41200-33C00-000

SEAT RALE

(8) 41200-33C10-000

SEAT RALE

(9) 09106-10050-000

BOLT,10X20
BOLT, LH

(10) 09139-10004-000

BOULON
BOLT, LOWER

(11) 09164-10010-000

WASHER

(11) 09164-10010-000

WASHER

(11) 09164-10010-000

WASHER
WASHER

(11) 09164-10010-000

WASHER
WASHER

(12) 41100-33811-000

FRAME SET

(12) 41100-33811-000

FRAME SET

(13) 07130-10357-000

BOLT
BOLT 10 X 35, LH

(13) 07130-10357-000

BOLT
BOLT 10 X 35, LH

(13) 07130-10357-000

BOLT
BOLT 10 X 35, LH
BOLT

(13) 07130-10357-000

BOLT
BOLT 10 X 35, LH
BOLT

(14) 07130-10257-000

BOLT
BOLT (FLAT TYPE)

(15) 07130-1040A-000

VIS
DISCONTINUED

(16) 09159-10027-000

NUT 10MM
NUT

(16) 09159-10027-000

NUT 10MM
NUT

(17) 08319-31107-000

NUT
NUT, FRONT

(18) 08322-01107-000

WASHER
WASHER REFER TO FIG.21A(E-6) FOR MODE

(18) 08322-0110B-000

RONDELLE
WASHER

(19) 41200-33C00-000

SEAT RAIL

(20) 09106-10050-000

BOLT,10X20
BOLT, LH

(21) 09139-10004-000

BOULON
BOLT, LOWER

(22) 09164-10010-000

WASHER

(23) 09106-08056-000

BOLT 8X28
SUPPORT

(23) 41762-17E00-000

SUPPORT

(24) 09106-08056-000

BOLT 8X28
BOLT

(24) 09106-08083-000

BOLT (8X25)

(25) 09164-08015-000

WASHER

(26) 41960-33C00-000

PATTE
SUPPORT MOTEUR

(27) 01550-0816B-000

VIS
BOLT, BRACE FRONT

	Référence	Désignation	Qté
# 1	41100-33810-000 4110033810000 4110033810000	FRAME SET	Non disponible	0,00 €
# 1	41100-33820-000 4110033820000 4110033820000	FRAME SET	Non disponible	0,00 €
# 2	41140-33C00-000 4114033C00000 4114033C00000	TUBE, FRAME DOWN RH	Non disponible	0,00 €
# 3	07110-10357-000 07130-10357-000 0711010357000	BOLT BOLT 10 X 35, LH	6,67 €
# 4	07110-10257-000 07130-10257-000 0711010257000	BOLT BOLT (FLAT TYPE)	5,54 €
# 5	07110-10408-000 07130-1040A-000 0711010408000	VIS DISCONTINUED	4,91 €
# 6	09159-10027-000 0915910027000 0915910027000	NUT 10MM BAGUE FILETEE	4,66 €
# 7	08319-31107-000 0831931107000 0831931107000	NUT NUT, FRONT	3,97 €
# 8	41200-33C00-000 4120033C00000 4120033C00000	SEAT RALE	Non disponible	0,00 €
# 8	41200-33C10-000 4120033C10000 4120033C10000	SEAT RALE	Non disponible	0,00 €
# 9	43529-17D10-000 09106-10050-000 4352917D10000	BOLT, 10X20 BOLT, LH	6,13 €
# 10	43529-17D00-000 09139-10004-000 4352917D00000	BOULON BOLT, LOWER	6,67 €
# 11	09164-10005-000 09164-10010-000 0916410005000	WASHER	6,00 €
# 12	41100-33811-000 4110033811000 4110033811000	FRAME SET	Non disponible	0,00 €
# 13	07110-10357-000 07130-10357-000 0711010357000	BOLT BOLT 10 X 35, LH	6,67 €
# 14	07110-10257-000 07130-10257-000 0711010257000	BOLT BOLT (FLAT TYPE)	5,54 €
# 15	07110-10408-000 07130-1040A-000 0711010408000	VIS DISCONTINUED	4,91 €
# 16	09159-10027-000 0915910027000 0915910027000	NUT 10MM NUT	4,66 €
# 17	08319-31107-000 0831931107000 0831931107000	NUT NUT, FRONT	3,97 €
# 18	08322-01103-000 08322-0110B-000 0832201103000	RONDELLE WASHER	2,75 €
# 18	08322-11107-000 08322-01107-000 0832211107000	WASHER WASHER REFER TO FIG.21A(E-6) FOR MODE	3,24 €
# 19	41200-33C00-000 4120033C00000 4120033C00000	SEAT RAIL	Non disponible	0,00 €
# 20	43529-17D10-000 09106-10050-000 4352917D10000	BOLT, 10X20 BOLT, LH	6,13 €
# 21	43529-17D00-000 09139-10004-000 4352917D00000	BOULON BOLT, LOWER	6,67 €
# 22	09164-10005-000 09164-10010-000 0916410005000	WASHER	6,00 €
# 23	41762-12C01-000 4176212C01000	BOLT 8X28 SUPPORT	Non disponible	0,00 €
# 23	41762-17E00-000 4176217E00000 4176217E00000	SUPPORT	Non disponible	0,00 €
# 24	09106-08056-000 0910608056000 0910608056000	BOLT 8X28 BOLT	Non disponible	0,00 €
# 24	09106-08083-000 0910608083000 0910608083000	BOLT (8X25)	Non disponible	0,00 €
# 25	09164-08015-000 0916408015000 0916408015000	WASHER	4,66 €
# 26	41960-33C00-000 4196033C00000 4196033C00000	PATTE SUPPORT MOTEUR	Non disponible	0,00 €
# 27	01517-08165-000 01550-0816B-000 0151708165000	VIS BOLT, BRACE FRONT	3,90 €
