CYLINDRE

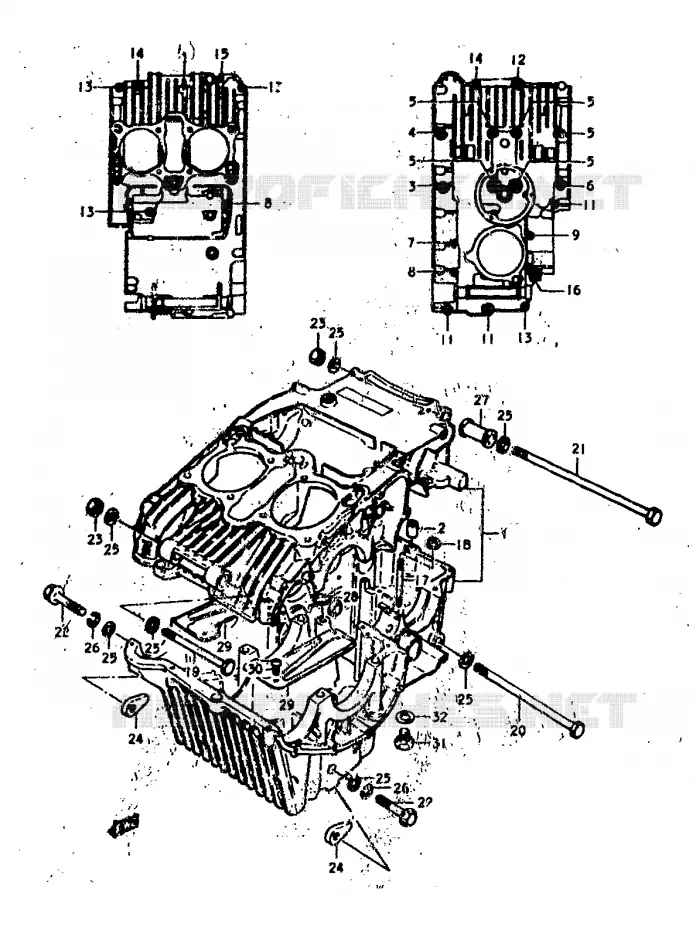

CARTER POUR SUZUKI GS 400 1978

COUVERCLE DE CARTER GAUCHE

(1) 11300-44812-000

CRANKCASE SET

(2) 04211-13189-000

GOUPILLE
.CRANKCASE DOWEL PIN

(3) 09103-08098-000

.BOLT (8X115)

(4) 01550-08957-000

VIS
.BOLT (6*95)

(5) 01570-0890B-000

VIS
BOLT (8*90)

(6) 01550-0885B-000

VIS
BOLT

(7) 09103-06052-000

BOLT 6X115
DISCONTINUED

(8) 01550-06907-000

VIS
.BOLT (6X90)

(9) 01550-0670B-000

VIS
.BOLT (6X70)

(10) 01550-06657-000

VIS
DISCONTINUED

(11) 01550-0660A-000

VIS
.BOLT (6X60)

(12) 01550-06457-000

VIS
.BOLT (6X45)

(13) 01550-0640A-000

VIS
SCREW (6*40)

(14) 01550-06357-000

VIS
BOLT, UPPER

(15) 01550-06307-000

VIS

(16) 01550-08457-000

VIS
.BOLT (8X45)

(17) 01421-0640A-000

GOUJON
BOLT,STUD

(18) 08319-31067-000

NUT

(19) 09100-10274-000

BOLT (10X125)

(20) 41189-17X00-000

BOULON
BOLT (10X160)

(21) 09100-10110-XC0

VIS 10X265
BOLT,ENGINE MOUNTING

(22) 01550-1045A-000

VIS
BOLT, STEM HEAD

(23) 09159-10011-000

NUT 10MM
NUT

(24) 09159-10020-000

ECROU
NUT

(25) 08322-01107-000

WASHER
RONDELLE

(26) 08321-01107-000

.LOCK WASHER

(27) 11610-44010-000

ENTRETOISE
DISCONTINUED

(28) 09280-12012-000

O RING (D:2.4, ID:11.8)

(29) 11521-44000-000

PLATE,OIL SEPARATOR

(30) 02112-06087-000

VIS
.SCREW

(31) 09247-14002-000

BOUCHON DE VIDANGE
PLUG,OIL DRAIN

(32) 09168-14004-000

GASKET 14X19.2X2
WASHER

	Référence	Désignation	Qté
# 1	11300-44812-000 1130044812000 1130044812000	CRANKCASE SET	Non disponible	0,00 €
# 2	09206-13001-000 04211-13189-000 0920613001000	GOUPILLE .CRANKCASE DOWEL PIN	3,12 €
# 3	09103-08025-000 09103-08098-000 0910308025000	.BOLT (8X115)	4,55 €
# 4	01517-08958-000 01550-08957-000 0151708958000	VIS .BOLT (6*95)	6,67 €
# 5	01517-08908-000 01570-0890B-000 0151708908000	VIS BOLT (8*90)	4,93 €
# 6	01517-08858-000 01550-0885B-000 0151708858000	VIS BOLT	4,62 €
# 7	09103-06027-000 09103-06052-000 0910306027000	BOLT 6X115 DISCONTINUED	5,76 €
# 8	01517-06908-000 01550-06907-000 0151706908000	VIS .BOLT (6X90)	5,23 €
# 9	01517-06708-000 01550-0670B-000 0151706708000	VIS .BOLT (6X70)	4,82 €
# 10	01517-06658-000 01550-06657-000 0151706658000	VIS DISCONTINUED	4,67 €
# 11	01517-06608-000 01550-0660A-000 0151706608000	VIS .BOLT (6X60)	4,26 €
# 12	01517-06458-000 01550-06457-000 0151706458000	VIS .BOLT (6X45)	3,94 €
# 13	01517-06408-000 01550-0640A-000 0151706408000	VIS SCREW (6*40)	3,43 €
# 14	01517-06358-000 01550-06357-000 0151706358000	VIS BOLT, UPPER	3,94 €
# 15	01517-06308-000 01550-06307-000 0151706308000	VIS	3,78 €
# 16	01517-08458-000 01550-08457-000 0151708458000	VIS .BOLT (8X45)	4,99 €
# 17	01421-06408-000 01421-0640A-000 0142106408000	GOUJON BOLT, STUD	2,78 €
# 18	09159-06017-000 08319-31067-000 0915906017000	NUT	2,88 €
# 19	09100-10051-000 09100-10274-000 0910010051000	BOLT (10X125)	7,46 €
# 20	09100-10092-000 0910010092000	BOULON BOLT (10X160)	Non disponible	0,00 €
# 21	09100-10110-000 0910010110000	VIS 10X265 BOLT, ENGINE MOUNTING	Non disponible	0,00 €
# 22	01517-10458-000 01550-1045A-000 0151710458000	VIS BOLT, STEM HEAD	4,82 €
# 23	09159-10011-000 0915910011000 0915910011000	NUT 10MM NUT	4,66 €
# 24	09159-10020-000 0915910020000 0915910020000	ECROU NUT	6,52 €
# 25	08322-11108-000 08322-01107-000 0832211108000	WASHER RONDELLE	3,24 €
# 26	08321-21108-000 08321-01107-000 0832121108000	.LOCK WASHER	2,65 €
# 27	09180-10046-000 0918010046000	ENTRETOISE DISCONTINUED	Non disponible	0,00 €
# 28	09280-12005-000 09280-12012-000 0928012005000	O RING (D:2.4, ID:11.8)	5,29 €
# 29	11521-44000-000 1152144000000 1152144000000	PLATE, OIL SEPARATOR	Non disponible	0,00 €
# 30	02112-06088-000 02112-06087-000 0211206088000	VIS .SCREW	2,09 €
# 31	09247-14001-000 09247-14002-000 0924714001000	BOUCHON DE VIDANGE PLUG, OIL DRAIN	7,51 €
# 32	09168-14004-000 0916814004000 0916814004000	GASKET 14X19.2X2 WASHER	2,40 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER de votre Suzuki GS400 de GS. Nous restons à votre disposition pour toute question.
