TE DE FOURCHE (MODEL K5 / K6) REFER TO FIG.48A(J- 6) FOR MODEL K7/K8/K9

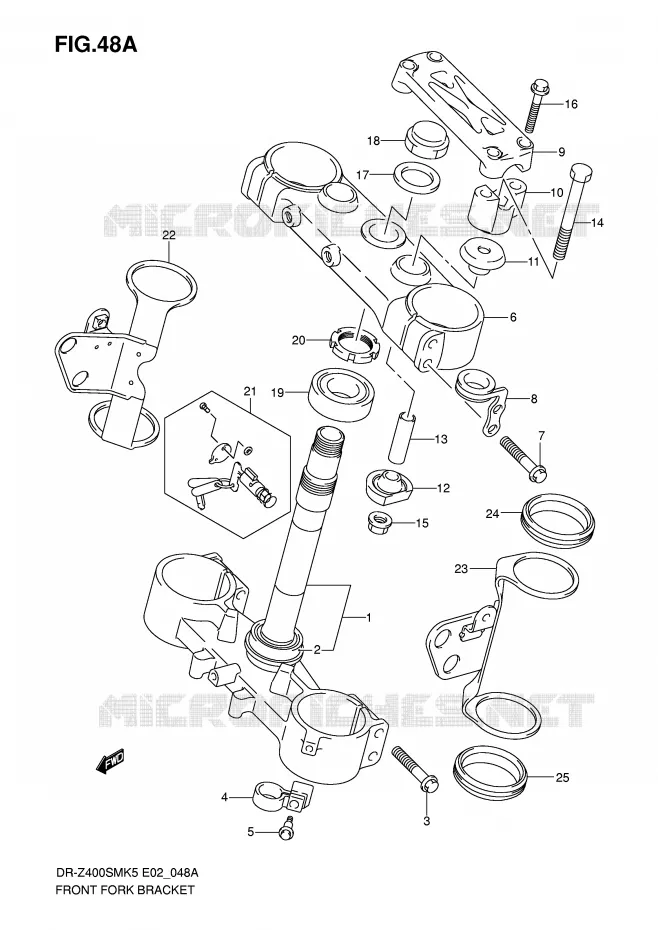

TE DE FOURCHE (MODEL K7 / K8 / K9) POUR SUZUKI DR-Z 400 2005

ROUE AVANT (MODELE K5 / K6) REFER TO FIG.49A(J- 8) FOR MODEL K7/K8/K9

(1) 51410-29F71-000

TE DE FOURCHE
BRACKET, UNDER

(2) 09265-30035-000

TAPER ROLLER BEARING
BEARING

(3) 51166-35F00-000

BOULON
BOLT

(4) 58621-29F00-000

GUIDE
GUIDE, FR BRAKE HOSE

(5) 09111-06087-000

BOULON
BOLT

(6) 51311-29F70-000

PLATINE
BRACKET, UPPER

(7) 51166-35F00-000

BOULON
BOLT

(8) 51280-29F00-000

GUIDE
AXE

(9) 56211-29FA0-000

PONTET
HOLDER, HANDLE, UPPER

(10) 56221-35G00-000

PONTET

(11) 56241-42AE1-000

CAOUTCHOUC
CUSHION

(12) 56242-28C61-000

SILENTBLOC
CUSHION, UNDER

(13) 56243-42A00-000

ENTRETOISE
RONDELLE

(14) 56321-35G00-000

BOULON
BOLT

(15) 08319-31107-000

NUT

(16) 51166-35F00-000

BOULON
BOLT 10X35

(17) 51356-29E00-000

RONDELLE
WASHER, STEM HEAD

(18) 51353-27G00-000

BOULON
ENTRETOISE

(19) 09265-30035-000

TAPER ROLLER BEARING
BEARING, 30X52X16

(20) 51631-28E00-000

ECROU

(21) 51900-309V0-000

SERRURE ANTIVOL
LOCK ASSY, STEERING

(22) 51530-29F10-000

UPPORT DE PHARE
SUPPORT DE PHARE

(23) 51540-29F10-000

UPPORT DE PHARE
SUPPORT DE PHARE

(24) 51553-29F10-000

CAOUTCHOUC
SILENTBLOC

(25) 51553-29F20-000

CAOUTCHOUC

	Référence	Désignation	Qté
# 1	51410-29F70-000 51410-29F71-000 5141029F70000	TE DE FOURCHE BRACKET, UNDER	544,44 €
# 2	09265-30014-000 09265-30035-000 0926530014000	TAPER ROLLER BEARING BEARING	47,22 €
# 3	51166-35F00-000 5116635F00000 5116635F00000	BOULON BOLT	9,92 €
# 4	58621-29F00-000 5862129F00000 5862129F00000	GUIDE GUIDE, FR BRAKE HOSE	14,96 €
# 5	09111-06087-000 0911106087000 0911106087000	BOULON BOLT	3,65 €
# 6	51311-29F70-000 5131129F70000 5131129F70000	PLATINE BRACKET, UPPER	345,61 €
# 7	51166-35F00-000 5116635F00000 5116635F00000	BOULON BOLT	9,92 €
# 8	51280-29F00-000 5128029F00000 5128029F00000	GUIDE AXE	24,14 €
# 9	56211-29FA0-000 5621129FA0000 5621129FA0000	PONTET HOLDER, HANDLE, UPPER	85,97 €
# 10	56221-35G00-000 5622135G00000 5622135G00000	PONTET	53,06 €
# 11	56241-42AE0-000 56241-42AE1-000 5624142AE0000	CAOUTCHOUC CUSHION	27,90 €
# 12	56242-28C60-000 56242-28C61-000 5624228C60000	SILENTBLOC CUSHION, UNDER	27,90 €
# 13	56243-42A00-000 5624342A00000 5624342A00000	ENTRETOISE RONDELLE	9,01 €
# 14	56321-35G00-000 5632135G00000 5632135G00000	BOULON BOLT	8,70 €
# 15	08319-31107-000 0831931107000 0831931107000	NUT	3,97 €
# 16	51166-35F00-000 5116635F00000 5116635F00000	BOULON BOLT 10X35	9,92 €
# 17	51356-29E00-000 5135629E00000 5135629E00000	RONDELLE WASHER, STEM HEAD	20,27 €
# 18	51353-27G00-000 5135327G00000 5135327G00000	BOULON ENTRETOISE	33,41 €
# 19	09265-30014-000 09265-30035-000 0926530014000	TAPER ROLLER BEARING BEARING, 30X52X16	47,22 €
# 20	51631-28E00-000 5163128E00000 5163128E00000	ECROU	28,50 €
# 21	51900-30901-000 51900-309V0-000 5190030901000	SERRURE ANTIVOL LOCK ASSY, STEERING	135,43 €
# 22	51530-29F10-000 5153029F10000 5153029F10000	UPPORT DE PHARE SUPPORT DE PHARE	56,16 €
# 23	51540-29F10-000 5154029F10000 5154029F10000	UPPORT DE PHARE SUPPORT DE PHARE	56,16 €
# 24	51553-29F10-000 5155329F10000 5155329F10000	CAOUTCHOUC SILENTBLOC	10,97 €
# 25	51553-29F20-000 5155329F20000 5155329F20000	CAOUTCHOUC	10,97 €
