COUVERCLE DE CULASSE

CULASSE POUR SUZUKI DR-Z 400 2004

CYLINDRE

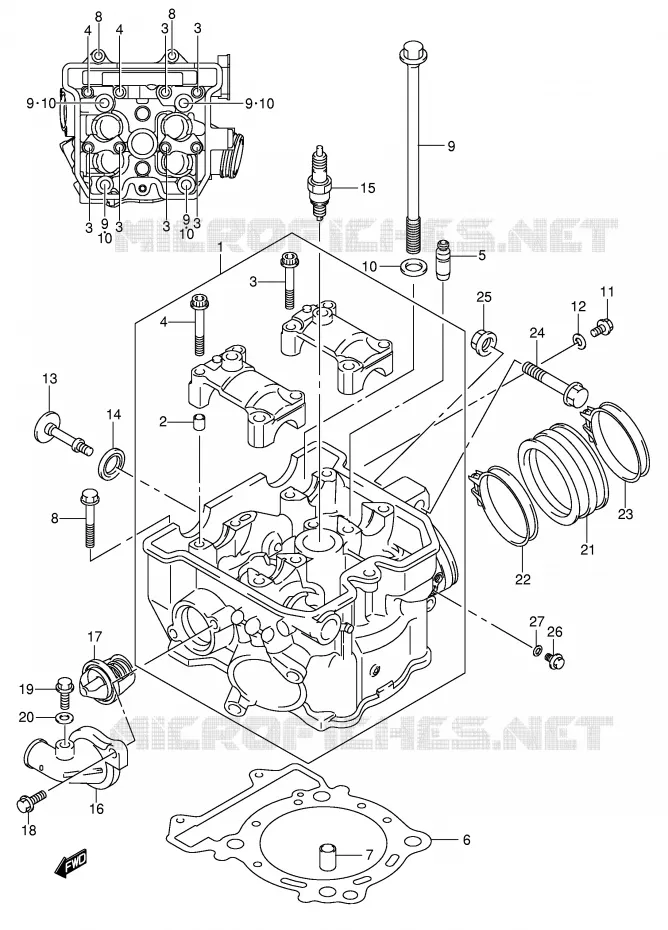

CULASSE pour Suzuki DR-Z 400 2004

(1)  11100-29F21-000
TETE DE CYLINDRE
CULASSE

(2)  09206-08001-000
PIN,6.2X8X11
PIN 16X10

(3)  07120-0640B-000
VIS
BOLT

(3)  07120-0640B-000
VIS
BOLT

(3)  07120-0640B-000
VIS
BOLT

(3)  07120-0640B-000
VIS
BOLT

(3)  07120-0640B-000
VIS
BOLT

(3)  07120-0640B-000
VIS
BOLT

(3)  07120-0640B-000
VIS
BOLT

(3)  07120-0640B-000
VIS
BOLT
VIS

(3)  07120-0640B-000
VIS
BOLT
VIS

(3)  07120-0640B-000
VIS
BOLT
VIS

(3)  07120-0640B-000
VIS
BOLT
VIS

(3)  07120-0640B-000
VIS
BOLT
VIS

(3)  07120-0640B-000
VIS
BOLT
VIS

(3)  07120-0640B-000
VIS
BOLT
VIS

(4)  07120-0645B-000
VITE
BOLT

(4)  07120-0645B-000
VITE
BOLT

(4)  07120-0645B-000
VITE
BOLT

(4)  07120-0645B-000
VITE
BOLT
VITE

(4)  07120-0645B-000
VITE
BOLT
VITE

(4)  07120-0645B-000
VITE
BOLT
VITE

(5)  11115-20E70-000
GUIDE DE SOUPAPE
GUIDE, VALVE RV125

(6)  11141-29F01-000
JOINT
JOINT DE CULASSE

(7)  04211-13189-000
GOUPILLE
PIN (L:18)

(8)  09103-06504-000
BOLT,M6X39

(8)  09103-06504-000
BOLT,M6X39

(8)  09103-06504-000
BOLT,M6X39

(9)  09103-10276-000
VIS
BOLT,10X175

(9)  09103-10276-000
VIS
BOLT,10X175

(9)  09103-10276-000
VIS
BOLT,10X175

(9)  09103-10276-000
VIS
BOLT,10X175

(9)  09103-10276-000
VIS
BOLT,10X175

(10)  09160-10082-000
WASHER,10.5X19X2.0
WASHER (10.5X19X2)

(10)  09160-10082-000
WASHER,10.5X19X2.0
WASHER (10.5X19X2)

(10)  09160-10082-000
WASHER,10.5X19X2.0
WASHER (10.5X19X2)

(10)  09160-10082-000
WASHER,10.5X19X2.0
WASHER (10.5X19X2)

(10)  09160-10082-000
WASHER,10.5X19X2.0
WASHER (10.5X19X2)

(11)  01550-0610B-000
VIS
BOLT

(12)  09168-06023-000
GASKET,5.8X13X1.2
WASHER

(13)  11161-33E00-000
VIS
BOLT, SIDE FACE

(14)  11191-13E00-000
RONDELLE
WASHER

(15)  09482-00456-000
BOUGIE CR8E
SPARK PLUG (NGK,CR8E)
(15)  09482-00458-000
BOUGIE CR9E
SPARK PLUG (NGK,CR9E)
(15)  09482-00460-000
SPARK PLUG CR10E
SPARK PLUG (NGK,CR10E)
(15)  09482-00516-000
BOUGIE CR7E
SPARK PLUG (DENSO,U22ESR-N)

(16)  17661-29F10-000
PIPE
COVER, THERMOSTAT

(17)  17670-33401-000
THERMOSTAT

(18)  01547-0616B-000
VIS
BOLT

(19)  17568-50F00-000
UNION,AIR VENT
RACCORD

(20)  09168-06026-000
GASKET
GASKET, RELEASE

(21)  13111-29F11-000
PIPE D'ADMISSION

(22)  09402-58208-000
CLAMP
CLAMP, HEAD

(23)  09402-52208-000
CLAMP
CLAMP, CARB

(24)  09103-10235-000
BOLT,10X50

(25)  09159-10115-000
ECROU
NUT

(26)  09103-08421-000
BOULON
PLUG, INTAKE PORT (8X9.5)

(27)  09168-08016-000
GASKET
GASKET (8.2X14X1)
Référence Désignation Prix Unitaire TTC Qté
# 1

11100-29F20-000

11100-29F21-000
 1110029F20000
TETE DE CYLINDRE
CULASSE
# 2

09206-08001-000
0920608001000

0920608001000
PIN, 6.2X8X11
PIN 16X10
# 3

07120-06403-000

07120-0640B-000
 0712006403000
VIS
BOLT
# 4

07120-06453-000

07120-0645B-000
 0712006453000
VITE
BOLT
# 5

11115-20E70-000
1111520E70000

1111520E70000
GUIDE DE SOUPAPE
GUIDE, VALVE RV125
# 6

11141-29F01-000
1114129F01000

1114129F01000
JOINT
JOINT DE CULASSE
# 7

04211-13189-000
0421113189000

0421113189000
GOUPILLE
PIN (L:18)
# 8

09103-06504-000
0910306504000

0910306504000
BOLT, M6X39
# 9

09103-10276-000
0910310276000

0910310276000
VIS
BOLT, 10X175
# 10

09160-10082-000
0916010082000

0916010082000
WASHER, 10.5X19X2.0
WASHER (10.5X19X2)
# 11

01550-06103-000

01550-0610B-000
 0155006103000
VIS
BOLT
# 12

09168-06023-000
0916806023000

0916806023000
GASKET, 5.8X13X1.2
WASHER
# 13

11161-33E00-000
1116133E00000

1116133E00000
VIS
BOLT, SIDE FACE
# 14

11191-13E00-000
1119113E00000

1119113E00000
RONDELLE
WASHER
# 15

09482-00456-000
0948200456000

0948200456000
BOUGIE CR8E
SPARK PLUG (NGK, CR8E)
# 15

09482-00458-000
0948200458000

0948200458000
BOUGIE CR9E
SPARK PLUG (NGK, CR9E)
# 15

09482-00460-000
0948200460000

0948200460000
SPARK PLUG CR10E
SPARK PLUG (NGK, CR10E)
# 15

09482-00515-000

09482-00516-000
 0948200515000
BOUGIE CR7E
SPARK PLUG (DENSO, U22ESR-N)
# 16

17661-29F10-000
1766129F10000

1766129F10000
PIPE
COVER, THERMOSTAT
# 17

17670-33400-000

17670-33401-000
 1767033400000
THERMOSTAT
# 18

01547-06163-000

01547-0616B-000
 0154706163000
VIS
BOLT
# 19

17568-50F00-000
1756850F00000

1756850F00000
UNION, AIR VENT
RACCORD
# 20

09168-06026-000
0916806026000

0916806026000
GASKET
GASKET, RELEASE
# 21

13111-29F10-000

13111-29F11-000
 1311129F10000
PIPE D'ADMISSION
# 22

09402-58208-000
0940258208000

0940258208000
CLAMP
CLAMP, HEAD
# 23

09402-52208-000
0940252208000

0940252208000
CLAMP
CLAMP, CARB
# 24

09103-10235-000
0910310235000

0910310235000
BOLT, 10X50
# 25

09159-10058-000

09159-10115-000
 0915910058000
ECROU
NUT
# 26

09103-08335-000

09103-08421-000
 0910308335000
BOULON
PLUG, INTAKE PORT (8X9.5)
# 27

09168-08016-000
0916808016000

0916808016000
GASKET
GASKET (8.2X14X1)
