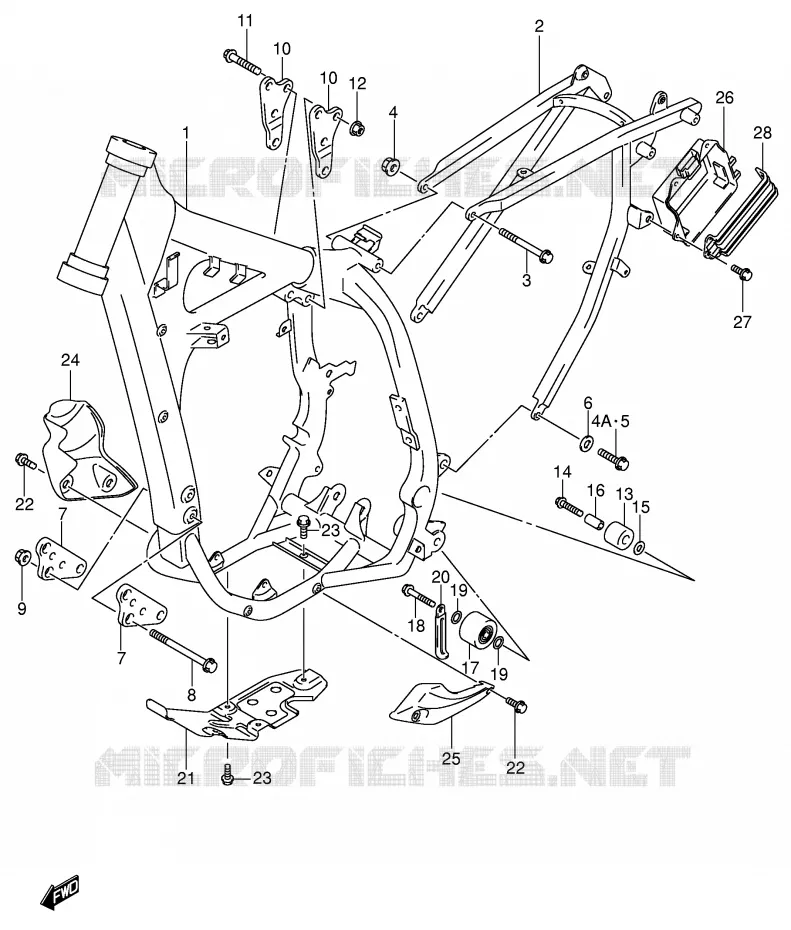

CADRE (MODELE Y) POUR SUZUKI DR-Z 400 2004

CADRE (MODELE K1 / K2 / K3 / K4)

(1) 41100-29F01-24K

FRAME SET
CADRE

(1) 41100-29F10-24K

CADRE

(2) 41200-29F10-000

PARTIE AR. DE CADRE

(2) 41200-29F01-000

PARTIE AR. DE CADRE

(2) 41200-29F20-000

PARTIE AR. DE CADRE

(3) 09103-08098-000

BOLT,8X115
BOLT, UPPER

(4) 08319-31087-000

NUT

(5) 09104-08035-000

BOULON
BOLT

(6) 09160-08120-000

WASHER (8.5X18X2.0)

(7) 41911-29F00-000

SUPPORT MOTEUR

(7) 41911-29F00-000

SUPPORT MOTEUR

(8) 09103-08363-000

BOULON
BOLT

(9) 08319-31087-000

NUT

(10) 41993-29F10-000

SUPPORT MOTEUR

(10) 41993-29F10-000

SUPPORT MOTEUR

(11) 01550-08507-000

VIS
BOLT

(12) 08319-31087-000

NUT

(13) 43911-13E10-000

ROULETTE CHAINE
CAGE A AIGUILLES

(14) 09103-08083-000

BOLT 8X41
BOLT, UPPER

(15) 08211-08201-000

WASHER,THRUST
WASHER

(16) 09180-08156-000

SPACER,8.6X12X25.5
RONDELLE

(17) 43910-27C11-000

CAGE A AIGUILLES
ROLLER, CHAIN LOWER

(18) 09103-08083-000

BOLT (8X41)

(19) 09181-08111-000

SHIM
WASHER

(19) 09181-08111-000

SHIM
WASHER

(20) 09404-08206-000

CLAMP (L:82)

(21) 42510-29F00-000

SABOT
SABOT PROTECTEUR

(22) 09111-08087-000

BOULON
BOLT

(22) 09111-08087-000

BOULON
BOLT

(23) 01550-0612B-000

VIS
BOLT, CENTER

(23) 01550-0612B-000

VIS
BOLT, CENTER

(23) 01550-0612B-000

VIS
BOLT, CENTER
VIS

(23) 01550-0612B-000

VIS
BOLT, CENTER
VIS

(24) 42521-29F00-000

VOIR REF 42520-29810-000 *
VOIR REF 42520-29810-000

(25) 42530-29810-000

PROTECTION
VOIR REF 42530-29810-000

(26) 41541-29F00-000

BAC BATTERIE
HOLDER, BATTERY

(27) 09111-06072-000

BOULON
BOLT

(28) 41561-29F00-000

SANGLE
O RING,D:3.5,ID:61.0

(4A) 09103-08364-000

BOULON
BOLT, RH

	Référence	Désignation	Qté
# 1	41100-29F00-24K 4110029F0024K	FRAME SET CADRE	Non disponible	0,00 €
# 1	41100-29F10-24K 4110029F1024K 4110029F1024K	CADRE	Non disponible	0,00 €
# 2	41200-29F10-000 4120029F10000 4120029F10000	PARTIE AR. DE CADRE	546,73 €
# 2	41200-29F00-000 4120029F00000	PARTIE AR. DE CADRE	Non disponible	0,00 €
# 2	41200-29F20-000 4120029F20000 4120029F20000	PARTIE AR. DE CADRE	Non disponible	0,00 €
# 3	09103-08098-000 0910308098000 0910308098000	BOLT, 8X115 BOLT, UPPER	4,55 €
# 4	08319-31087-000 0831931087000 0831931087000	NUT	3,43 €
# 4A	09103-08364-000 0910308364000 0910308364000	BOULON BOLT, RH	3,82 €
# 5	09104-08035-000 0910408035000 0910408035000	BOULON BOLT	3,82 €
# 6	09160-08120-000 0916008120000 0916008120000	WASHER (8.5X18X2.0)	3,12 €
# 7	41911-29F00-000 4191129F00000 4191129F00000	SUPPORT MOTEUR	28,91 €
# 8	09103-08363-000 0910308363000 0910308363000	BOULON BOLT	9,02 €
# 9	08319-31087-000 0831931087000 0831931087000	NUT	3,43 €
# 10	41993-29F10-000 4199329F10000 4199329F10000	SUPPORT MOTEUR	28,85 €
# 11	09103-08081-000 01550-08507-000 0910308081000	VIS BOLT	4,82 €
# 12	08319-31087-000 0831931087000 0831931087000	NUT	3,43 €
# 13	43911-13E10-000 4391113E10000 4391113E10000	ROULETTE CHAINE CAGE A AIGUILLES	22,97 €
# 14	09103-08083-000 0910308083000 0910308083000	BOLT 8X41 BOLT, UPPER	5,44 €
# 15	08211-08201-000 0821108201000 0821108201000	WASHER, THRUST WASHER	3,05 €
# 16	09180-08119-000 09180-08156-000 0918008119000	SPACER, 8.6X12X25.5 RONDELLE	8,65 €
# 17	43910-27C11-000 4391027C11000 4391027C11000	CAGE A AIGUILLES ROLLER, CHAIN LOWER	72,36 €
# 18	09103-08083-000 0910308083000 0910308083000	BOLT (8X41)	5,44 €
# 19	09181-08111-000 0918108111000 0918108111000	SHIM WASHER	2,90 €
# 20	09404-08206-000 0940408206000 0940408206000	CLAMP (L:82)	4,26 €
# 21	42510-29F00-000 4251029F00000 4251029F00000	SABOT SABOT PROTECTEUR	99,28 €
# 22	09111-08087-000 0911108087000 0911108087000	BOULON BOLT	3,74 €
# 23	01550-06123-000 01550-0612B-000 0155006123000	VIS BOLT, CENTER	3,46 €
# 24	42521-29F00-000 4252129F00000 4252129F00000	VOIR REF 42520-29810-000 * VOIR REF 42520-29810-000	29,28 €
# 25	42531-29F00-000 4253129F00000	PROTECTION VOIR REF 42530-29810-000	Non disponible	0,00 €
# 26	41541-29F00-000 4154129F00000 4154129F00000	BAC BATTERIE HOLDER, BATTERY	56,65 €
# 27	09111-06072-000 0911106072000 0911106072000	BOULON BOLT	3,05 €		Stop affaire 3,05 €
# 28	41561-29F00-000 4156129F00000 4156129F00000	SANGLE O RING, D:3.5, ID:61.0	25,37 €
