RADIATEUR (MODELE Y / K1) REFER TO FIG.18A(E-6) FOR MODEL K2/K3

RADIATEUR (MODELE K2 / K3) POUR SUZUKI DR-Z 400 2000

RADIATEUR (MODELE K4)

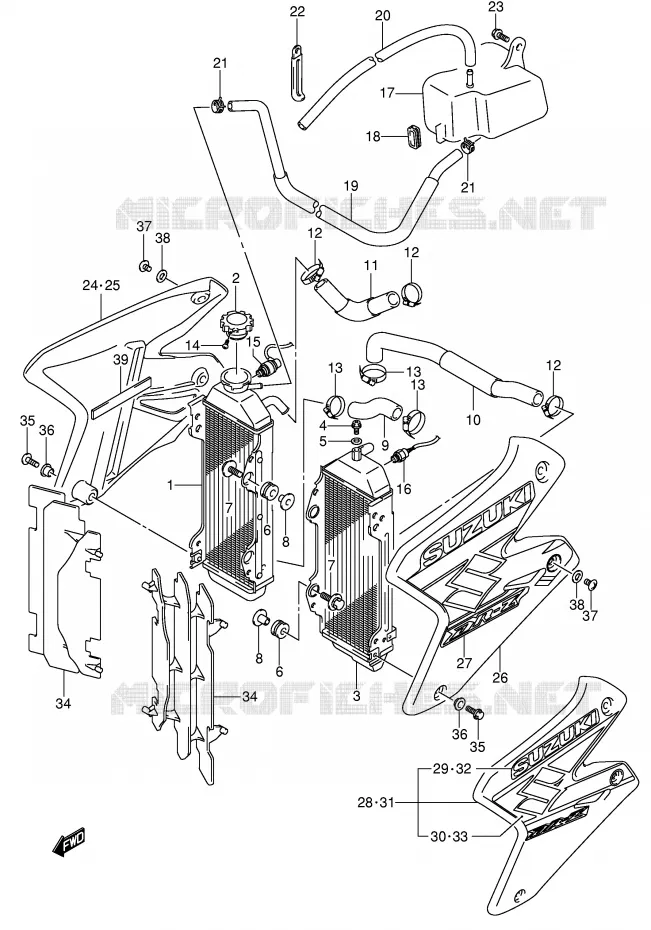

RADIATEUR (MODELE K2/K3) pour Suzuki DR-Z 400 2000
1
(1)  17710-29F40-000
RADIATEUR
2
(2)  17730-19D11-000
BOUCHON
CAP, RADIATOR (1.1)
3
(3)  17720-29F40-000
RADIATEUR
4
(4)  17568-50F00-000
UNION,AIR VENT
RACCORD
5
(5)  09168-06026-000
GASKET
GASKET, AIR RELEASE
6
(6)  17787-19A00-000
CAOUTCHOUC
CUSHION, SUPPORT

(7)  09116-06147-000
BOLT 6X25
8
(8)  09180-06243-000
SPACER
RONDELLE
9
(9)  17851-29F10-000
DURIT
10
(10)  17852-29F30-000
DURIT DE RADIATEUR
HOSE, OUTLET
11
(11)  17853-29F10-000
DURIT
HOSE, JOINT
12
(12)  09402-28511-000
CLAMP
13
(13)  09402-32511-000
CLAMP
14
(14)  17733-03D10-000
VIS
SCREW, RADIATOR CAP
15
(15)  34850-03D00-000
JAUGE
SWITCH ASSY, WATER TEMP
16
(16)  17680-24A30-000
CONTACTEUR
17
(17)  17911-29F11-000
VASE D'EXPANSION
18
(18)  17913-29F00-000
CAOUTCHOUC
19
(19)  17981-29F01-000
DURIT

(20)  09352-50901-00B
HOSE,5X9X2000
DURIT
21
(21)  09401-08411-000
CLIP
NUT
22
(22)  09404-06039-000
CLAMP,L:65
CLAMP, RESERVOIR INLET HOSE
(22)  09404-08211-000
CLAMP,(L:45 T:0.6)
CLAMP, RESERVOIR HOSE
23
(23)  01550-0612B-000
VIS
BOLT
24
(24)  17760-29F40-YJ4
CACHE
CACHE D
(24)  17760-29F40-YU1
CACHE
CACHE D
25
(25)  68660-29F00-GY7
EMBLEME
TAPE, RADIATOR COVER RH
(25)  68660-29F00-HB1
EMBLEME
TAPE, RADIATOR COVER RH
26
(26)  17770-29F40-YJ4
CACHE
(26)  17770-29F40-YU1
CACHE
27
(27)  68670-29F00-GY7
EMBLEME
TAPE, RADIATOR COVER LH
(27)  68670-29F00-HB1
EMBLEME
TAPE, RADIATOR COVER LH
28
(28)  17760-29F50-YJ4
CACHE
CACHE D
(28)  17760-29F50-YU1
CACHE
CACHE D
29
(29)  68661-29F01-GY8
EMBLEME
EMBLEM, "SUZUKI"
(29)  68661-29F00-KW4
EMBLEME
EMBLEM, "SUZUKI"
30
(30)  68665-29F50-KH2
EMBLEME
TAPE, RADIATOR COVER RH
(30)  68665-29F50-KW1
EMBLEME
TAPE, RADIATOR COVER RH
31
(31)  17770-29F50-YJ4
CACHE
(31)  17770-29F50-YU1
CACHE
32
(32)  68661-29F01-GY8
EMBLEME
EMBLEM, "SUZUKI"
(32)  68661-29F00-KW4
EMBLEME
EMBLEM, "SUZUKI"
33
(33)  68675-29F50-KH2
EMBLEME
TAPE, RADIATOR COVER LH
(33)  68675-29F50-KW1
EMBLEME
TAPE, RADIATOR COVER LH
34
(34)  17831-37E11-000
VOLET
35
(35)  02142-0616A-000
VIS
SCREW, RADIATOR SIDE
36
(36)  09169-06060-000
RONDELLE
WASHER
37
(37)  02142-0608A-000
VIS
SCREW, TANK SIDE
38
(38)  09160-06126-000
WASHER,6.5X14X2.0
WASHER (6.5X14X1.6)
39
(39)  47451-38A01-000
PLAQUE
CUSHION, RADIATOR COVER
Référence Désignation Prix Unitaire TTC Qté
# 1

17710-29F10-000

17710-29F40-000
 1771029F10000
RADIATEUR
# 2

17730-19D11-000
1773019D11000

1773019D11000
BOUCHON
CAP, RADIATOR (1.1)
# 3

17720-29F11-000

17720-29F40-000
 1772029F11000
RADIATEUR
# 4

17568-50F00-000
1756850F00000

1756850F00000
UNION, AIR VENT
RACCORD
# 5

09168-06026-000
0916806026000

0916806026000
GASKET
GASKET, AIR RELEASE
# 6

17787-19A00-000
1778719A00000

1778719A00000
CAOUTCHOUC
CUSHION, SUPPORT
# 7

09116-06147-000
0911606147000

0911606147000
BOLT 6X25
# 8

09180-06243-000
0918006243000

0918006243000
SPACER
RONDELLE
# 9

17851-29F10-000
1785129F10000

1785129F10000
DURIT
# 10

17852-29F30-000
1785229F30000

1785229F30000
DURIT DE RADIATEUR
HOSE, OUTLET
# 11

17853-29F10-000
1785329F10000

1785329F10000
DURIT
HOSE, JOINT
# 12

09402-28511-000
0940228511000

0940228511000
CLAMP
# 13

09402-32511-000
0940232511000

0940232511000
CLAMP
# 14

17733-03D10-000
1773303D10000

1773303D10000
VIS
SCREW, RADIATOR CAP
# 15

34850-03D00-000
3485003D00000

3485003D00000
JAUGE
SWITCH ASSY, WATER TEMP
# 16

17680-24A30-000
1768024A30000

1768024A30000
CONTACTEUR
# 17

17911-29F11-000
1791129F11000

1791129F11000
VASE D'EXPANSION
# 18

17913-29F00-000
1791329F00000

1791329F00000
CAOUTCHOUC
# 19

17981-29F01-000
1798129F01000

1798129F01000
DURIT
# 20

09352-50901-00B
093525090100B

093525090100B
HOSE, 5X9X2000
DURIT
# 21

09401-08411-000
0940108411000

0940108411000
CLIP
NUT
# 22

09404-06432-000

09404-06039-000
 0940406432000
CLAMP, L:65
CLAMP, RESERVOIR INLET HOSE
# 22

09404-08205-000

09404-08211-000
 0940408205000
CLAMP, (L:45 T:0.6)
CLAMP, RESERVOIR HOSE
# 23

01550-06123-000

01550-0612B-000
 0155006123000
VIS
BOLT
# 24

17760-29F40-YJ4
1776029F40YJ4

1776029F40YJ4
CACHE
CACHE D
Non disponible
# 24

17760-29F40-YU1
1776029F40YU1

1776029F40YU1
CACHE
CACHE D
Non disponible
# 25

68660-29F00-GY7
6866029F00GY7

6866029F00GY7
EMBLEME
TAPE, RADIATOR COVER RH
Non disponible
# 25

68660-29F00-HB1
6866029F00HB1

6866029F00HB1
EMBLEME
TAPE, RADIATOR COVER RH
Non disponible
# 26

17770-29F40-YJ4
1777029F40YJ4

1777029F40YJ4
CACHE
Non disponible
# 26

17770-29F40-YU1
1777029F40YU1

1777029F40YU1
CACHE
Non disponible
# 27

68670-29F00-GY7
6867029F00GY7

6867029F00GY7
EMBLEME
TAPE, RADIATOR COVER LH
Non disponible
# 27

68670-29F00-HB1
6867029F00HB1

6867029F00HB1
EMBLEME
TAPE, RADIATOR COVER LH
Non disponible
# 28

17760-29F50-YJ4
1776029F50YJ4

1776029F50YJ4
CACHE
CACHE D
Non disponible
# 28

17760-29F50-YU1
1776029F50YU1

1776029F50YU1
CACHE
CACHE D
Non disponible
# 29

68661-29F00-GY8

68661-29F01-GY8
 6866129F00GY8
EMBLEME
EMBLEM, "SUZUKI"
# 29

68661-29F00-KW4
6866129F00KW4

6866129F00KW4
EMBLEME
EMBLEM, "SUZUKI"
Non disponible
# 30

68665-29F50-KH2
6866529F50KH2

6866529F50KH2
EMBLEME
TAPE, RADIATOR COVER RH
Non disponible
# 30

68665-29F50-KW1
6866529F50KW1

6866529F50KW1
EMBLEME
TAPE, RADIATOR COVER RH
Non disponible
# 31

17770-29F50-YJ4
1777029F50YJ4

1777029F50YJ4
CACHE
# 31

17770-29F50-YU1
1777029F50YU1

1777029F50YU1
CACHE
Non disponible
# 32

68661-29F00-GY8

68661-29F01-GY8
 6866129F00GY8
EMBLEME
EMBLEM, "SUZUKI"
# 32

68661-29F00-KW4
6866129F00KW4

6866129F00KW4
EMBLEME
EMBLEM, "SUZUKI"
Non disponible
# 33

68675-29F50-KH2
6867529F50KH2

6867529F50KH2
EMBLEME
TAPE, RADIATOR COVER LH
Non disponible
# 33

68675-29F50-KW1
6867529F50KW1

6867529F50KW1
EMBLEME
TAPE, RADIATOR COVER LH
Non disponible
# 34

17831-37E11-000
1783137E11000

1783137E11000
VOLET
# 35

02142-06163-000

02142-0616A-000
 0214206163000
VIS
SCREW, RADIATOR SIDE
# 36

09169-06060-000
0916906060000

0916906060000
RONDELLE
WASHER
# 37

02142-06083-000

02142-0608A-000
 0214206083000
VIS
SCREW, TANK SIDE
# 38

09160-06124-000

09160-06126-000
 0916006124000
WASHER, 6.5X14X2.0
WASHER (6.5X14X1.6)
# 39

17798-29E40-000

47451-38A01-000
 1779829E40000
PLAQUE
CUSHION, RADIATOR COVER
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
