Vue éclatée

COMPTEUR

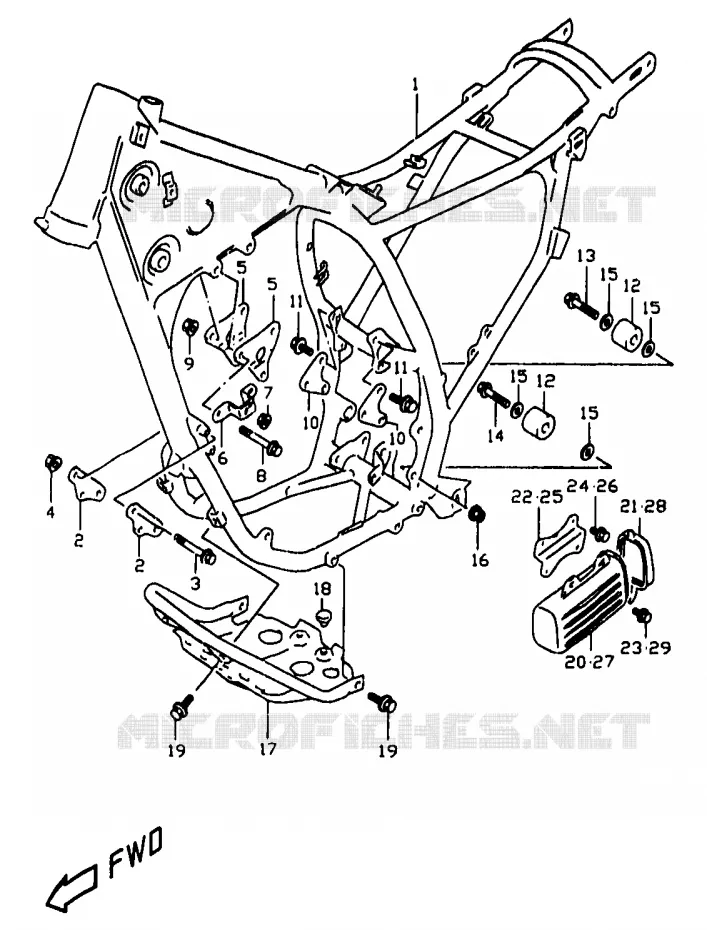

CADRE POUR SUZUKI DR 350 1997

REPOSE PIED

(1) 41100-14D12-24K

FRAME COMP,
CADRE

(1) 41100-14E50-24K

CADRE

(2) 41911-14D01-000

SUPPORT MOTEUR

(2) 41911-14D01-000

SUPPORT MOTEUR

(3) 09103-08294-000

BOLT,8X85
BOLT

(4) 09159-08034-000

NUT

(5) 41991-14D01-000

SUPPORT MOTEUR
PLATE, UPPER

(5) 41991-14D01-000

SUPPORT MOTEUR
PLATE, UPPER

(6) 44164-14D00-000

PLATE,FUEL TANK STOPPER

(7) 09321-10018-000

CUSHION

(7) 09321-10024-000

CUSHION

(8) 09103-08569-000

BOLT,8X70
BOLT

(9) 09159-08034-000

NUT

(10) 41971-14D01-000

SUPPORT MOTEUR
PLATE, LOWER (SILVER)

(10) 41971-14D01-000

SUPPORT MOTEUR
PLATE, LOWER (SILVER)

(11) 09103-08570-000

BOULON
BOLT

(11) 09103-08570-000

BOULON
BOLT

(11) 09103-08570-000

BOULON
BOLT
BOULON

(11) 09103-08570-000

BOULON
BOLT
BOULON

(12) 43910-27C11-000

CAGE A AIGUILLES

(12) 43910-27C11-000

CAGE A AIGUILLES

(13) 09103-08178-000

BOLT
BOLT, UPPER

(14) 09103-08043-000

BOLT 8X45
BOLT, LOWER

(15) 09181-08111-000

SHIM
WASHER

(15) 09181-08111-000

SHIM
WASHER

(15) 09181-08111-000

SHIM
WASHER

(15) 09181-08111-000

SHIM
WASHER

(16) 08313-2008B-000

NUT
NUT,LOWER

(17) 42510-14D10-13L

SABOT
PROTECTOR, ENGINE (SILVER)

(18) 09321-10026-000

CUSHION

(19) 01550-0812A-000

VIS
BOLT

(19) 01550-0812A-000

VIS
BOLT

(19) 01550-0812A-000

VIS
BOLT
VIS

(19) 01550-0812A-000

VIS
BOLT
VIS

(20) 47431-14D00-000

PONTET
HOLDER, TOOL

(21) 47432-14D01-000

COUVERCLE
CAP

(22) 47440-14D00-000

SUPPORT

(23) 09116-06165-000

BOLT
BOLT, CENTER

(24) 01550-0610B-000

VIS
BOLT

(25) 47440-14D00-000

SUPPORT

(26) 01550-0610B-000

VIS
BOLT

(27) 47431-14D00-000

PONTET
HOLDER, TOOL

(28) 47432-14D01-000

COUVERCLE
CAP

(29) 09116-06165-000

BOLT
BOLT, CENTER

	Référence	Désignation	Qté
# 1	41100-14D12-24K 4110014D1224K 4110014D1224K	FRAME COMP, CADRE	Non disponible	0,00 €
# 1	41100-14E50-24K 4110014E5024K 4110014E5024K	CADRE	Non disponible	0,00 €
# 2	41911-14D01-000 4191114D01000 4191114D01000	SUPPORT MOTEUR	Non disponible	0,00 €
# 3	09103-08294-000 0910308294000 0910308294000	BOLT, 8X85 BOLT	Non disponible	0,00 €
# 4	09159-08034-000 0915908034000 0915908034000	NUT	2,39 €
# 5	41991-14D01-000 4199114D01000 4199114D01000	SUPPORT MOTEUR PLATE, UPPER	Non disponible	0,00 €
# 6	44164-14D00-000 4416414D00000 4416414D00000	PLATE, FUEL TANK STOPPER	Non disponible	0,00 €
# 7	09321-10018-000 0932110018000 0932110018000	CUSHION	6,98 €
# 7	09321-10020-000 09321-10024-000 0932110020000	CUSHION	6,98 €
# 8	09103-08293-000 09103-08569-000 0910308293000	BOLT, 8X70 BOLT	4,91 €
# 9	09159-08034-000 0915908034000 0915908034000	NUT	2,39 €
# 10	41971-14D01-000 4197114D01000 4197114D01000	SUPPORT MOTEUR PLATE, LOWER (SILVER)	Non disponible	0,00 €
# 11	09103-08283-000 09103-08570-000 0910308283000	BOULON BOLT	2,81 €
# 12	43910-27C11-000 4391027C11000 4391027C11000	CAGE A AIGUILLES	72,36 €
# 13	09103-08178-000 0910308178000 0910308178000	BOLT BOLT, UPPER	6,47 €
# 14	09103-08068-000 09103-08043-000 0910308068000	BOLT 8X45 BOLT, LOWER	4,75 €
# 15	09181-08111-000 0918108111000 0918108111000	SHIM WASHER	2,90 €
# 16	08313-20083-000 08313-2008B-000 0831320083000	NUT NUT, LOWER	4,31 €
# 17	42510-14D10-13L 4251014D1013L 4251014D1013L	SABOT PROTECTOR, ENGINE (SILVER)	Non disponible	0,00 €
# 18	09321-10026-000 0932110026000 0932110026000	CUSHION	Non disponible	0,00 €
# 19	01550-08123-000 01550-0812A-000 0155008123000	VIS BOLT	3,43 €
# 20	47431-14D00-000 4743114D00000 4743114D00000	PONTET HOLDER, TOOL	39,29 €
# 21	47432-14D00-000 47432-14D01-000 4743214D00000	COUVERCLE CAP	12,84 €
# 22	47440-14D00-000 4744014D00000 4744014D00000	SUPPORT	Non disponible	0,00 €
# 23	09116-06144-000 09116-06165-000 0911606144000	BOLT BOLT, CENTER	3,59 €
# 24	01550-06103-000 01550-0610B-000 0155006103000	VIS BOLT	2,95 €
# 25	47440-14D00-000 4744014D00000 4744014D00000	SUPPORT	Non disponible	0,00 €
# 26	01550-06103-000 01550-0610B-000 0155006103000	VIS BOLT	2,95 €
# 27	47431-14D00-000 4743114D00000 4743114D00000	PONTET HOLDER, TOOL	39,29 €
# 28	47432-14D00-000 47432-14D01-000 4743214D00000	COUVERCLE CAP	12,84 €
# 29	09116-06144-000 09116-06165-000 0911606144000	BOLT BOLT, CENTER	3,59 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
