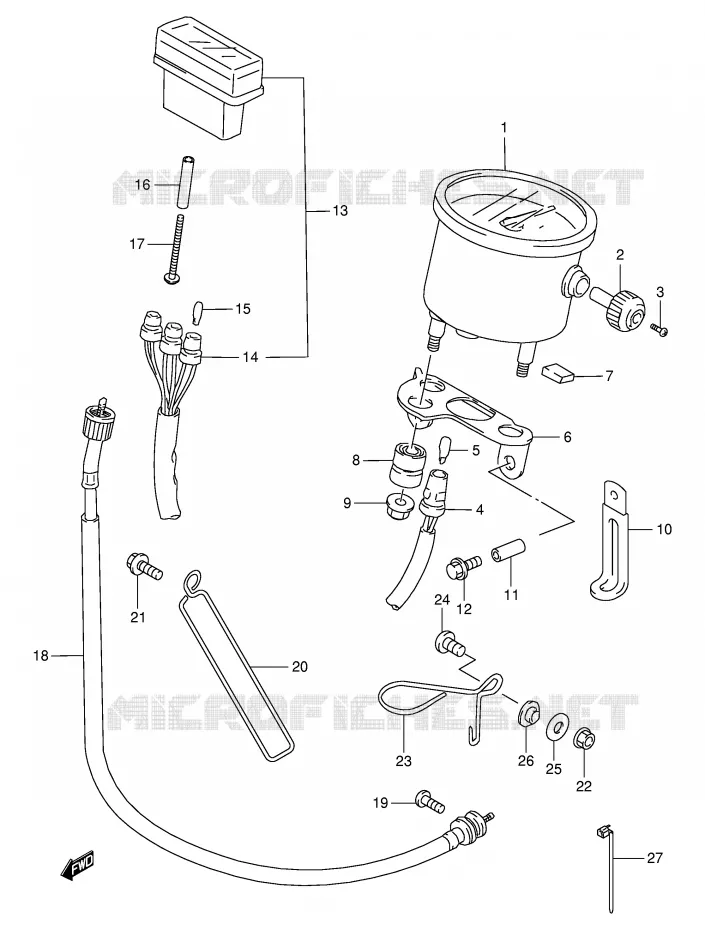

COMPTEUR (MODELE W / X,E24) POUR SUZUKI DR 350 1997

PHARE REFER TO FIG.23A(E-8) FOR MODEL W/X,E24

(1) 34120-15D22-000

SPEEDOMETER

(2) 34124-44B30-000

BOUTON

(3) 34184-12D00-000

VIS
SCREW

(4) 34170-15D21-000

FAISCEAU

(5) 09471-12085-000

AMPOULE 12V3W
BULB (12V,3W)

(6) 34950-03D00-000

SUPPORT
BOITIER

(7) 34161-03D00-000

CAOUTCHOUC
CUSHION

(8) 34189-30921-000

SILENTBLOC
CUSHION

(9) 09159-06076-000

NUT

(10) 09404-10417-000

CLAMP,L:97
CLAMP

(11) 09180-06161-000

ENTRETOISE
SPACER (6.9X16X15)

(12) 01550-0625A-000

VIS
BOLT

(13) 36380-13E10-000

BOX ASSY, PILOT LAMP

(14) 36394-32E00-000

FAISCEAU
.SOCKET 8 CORD

(15) 09471-12108-000

AMPOULE
BULB 12V2W

(16) 09180-04024-000

SPACER,4.5X6.5X25
RONDELLE

(17) 03511-1435B-000

SCREW
SCREW (4.5X6.5X25)

(18) 34910-32E00-000

CABLE
CABLE ASSY, SPEEDOMETER

(19) 02112-0516B-000

VIS
SCREW

(20) 34938-14D30-000

CLIP
GUIDE, METER CABLE, NO.2

(21) 09116-06168-000

BOLT,6X16

(22) 08310-0006A-000

ECROU
NUT

(23) 34938-03D22-000

GUIDE
GUIDE, METER CABLE, NO.1

(24) 02142-0616A-000

VIS
SCREW

(25) 09160-06109-000

WASHER (6.5X18X1.6)

(26) 09169-06053-000

RONDELLE
WASHER

(27) 09407-18402-000

CLAMP (L:165)

	Référence	Désignation	Qté
# 1	34120-15D22-000 3412015D22000 3412015D22000	SPEEDOMETER	Non disponible	0,00 €
# 2	34124-44B30-000 3412444B30000 3412444B30000	BOUTON	11,20 €
# 3	34184-12D00-000 3418412D00000 3418412D00000	VIS SCREW	Non disponible	0,00 €
# 4	34170-15D20-000 3417015D20000	FAISCEAU	Non disponible	0,00 €
# 5	09471-12085-000 0947112085000 0947112085000	AMPOULE 12V3W BULB (12V, 3W)	4,08 €
# 6	34950-03D00-000 3495003D00000 3495003D00000	SUPPORT BOITIER	29,09 €
# 7	34161-03D00-000 3416103D00000 3416103D00000	CAOUTCHOUC CUSHION	Non disponible	0,00 €
# 8	34189-30921-000 3418930921000 3418930921000	SILENTBLOC CUSHION	Non disponible	0,00 €
# 9	09159-06076-000 0915906076000 0915906076000	NUT	3,59 €
# 10	09404-10417-000 0940410417000 0940410417000	CLAMP, L:97 CLAMP	2,96 €
# 11	09180-06161-000 0918006161000 0918006161000	ENTRETOISE SPACER (6.9X16X15)	7,91 €
# 12	01550-06253-000 01550-0625A-000 0155006253000	VIS BOLT	2,88 €
# 13	36380-13E10-000 3638013E10000 3638013E10000	BOX ASSY, PILOT LAMP	Non disponible	0,00 €
# 14	36394-08D00-000 36394-32E00-000 3639408D00000	FAISCEAU .SOCKET 8 CORD	33,85 €
# 15	09471-12118-000 09471-12108-000 0947112118000	AMPOULE BULB 12V2W	1,92 €
# 16	09180-04024-000 0918004024000 0918004024000	SPACER, 4.5X6.5X25 RONDELLE	5,04 €
# 17	03511-14353-000 03511-1435B-000 0351114353000	SCREW SCREW (4.5X6.5X25)	2,82 €
# 18	34910-32E00-000 3491032E00000 3491032E00000	CABLE CABLE ASSY, SPEEDOMETER	36,37 €
# 19	02112-05163-000 02112-0516B-000 0211205163000	VIS SCREW	2,80 €
# 20	34938-14D30-000 3493814D30000 3493814D30000	CLIP GUIDE, METER CABLE, NO.2	13,62 €
# 21	09116-06168-000 0911606168000 0911606168000	BOLT, 6X16	3,79 €
# 22	08310-00063-000 0831000063000	ECROU NUT	Non disponible	0,00 €
# 23	34938-03D22-000 3493803D22000 3493803D22000	GUIDE GUIDE, METER CABLE, NO.1	11,89 €
# 24	02142-06163-000 02142-0616A-000 0214206163000	VIS SCREW	1,93 €
# 25	09160-06109-000 0916006109000 0916006109000	WASHER (6.5X18X1.6)	2,75 €
# 26	09169-06054-000 09169-06053-000 0916906054000	RONDELLE WASHER	2,90 €
# 27	09407-18402-000 0940718402000 0940718402000	CLAMP (L:165)	3,12 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR (MODELE W/X,E24) de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
