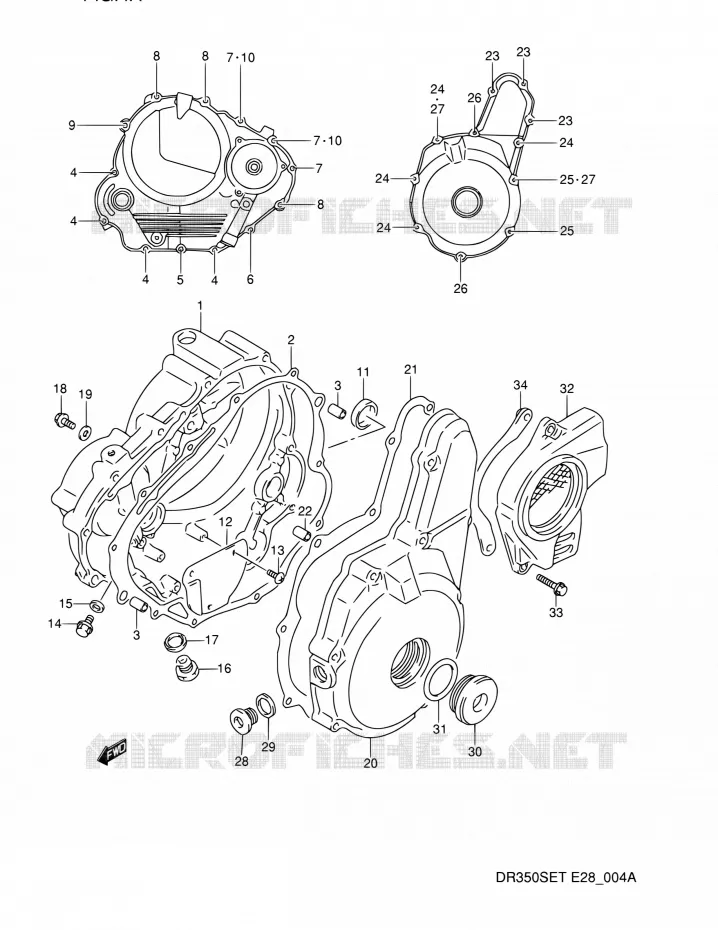

Vue éclatée

CARTER (MODELE R / S / T)

CARTER (MODELE R / S / T) POUR SUZUKI DR 350 1996

VILEBREQUIN

(1) 11340-47811-000

BARRIERE,EMBRAYAGE
COVER, CLUTCH

(2) 11482-14D03-000

JOINT D'EMBRAYAGE
GASKET, CLUTCH COVER

(2) 11482-14D03-000

JOINT D'EMBRAYAGE
GASKET, CLUTCH COVER

(3) 04211-09149-000

GOUPILLE
PIN

(3) 04211-09149-000

GOUPILLE
PIN

(4) 01547-0625B-000

VIS
BOLT

(4) 01547-0625B-000

VIS
BOLT

(4) 01547-0625B-000

VIS
BOLT

(4) 01547-0625B-000

VIS
BOLT

(4) 01547-0625B-000

VIS
BOLT
VIS

(4) 01547-0625B-000

VIS
BOLT
VIS

(4) 01547-0625B-000

VIS
BOLT
VIS

(4) 01547-0625B-000

VIS
BOLT
VIS

(5) 01547-0630B-000

VIS
BOLT

(6) 01547-0635B-000

VIS
BOLT

(7) 01547-0640A-000

VIS
BOLT

(7) 01547-0640A-000

VIS
BOLT

(7) 01547-0640A-000

VIS
BOLT

(7) 01547-0640A-000

VIS
BOLT
VIS

(7) 01547-0640A-000

VIS
BOLT
VIS

(7) 01547-0640A-000

VIS
BOLT
VIS

(8) 01547-0660A-000

VIS
BOLT

(8) 01547-0660A-000

VIS
BOLT

(8) 01547-0660A-000

VIS
BOLT
VIS

(8) 01547-0660A-000

VIS
BOLT
VIS

(9) 01547-0665B-000

VIS
BOLT

(10) 09168-06024-000

GASKET

(10) 09168-06024-000

GASKET

(11) 11342-15D00-000

VOYANT NIVEAU D'HUILE
PLUG, CLUTCH COVER KICK

(12) 11349-14D00-000

SEPARATEUR
SEPARATOR, OIL RETURN

(13) 02142-0510A-000

VIS
SCREW

(14) 09103-06078-000

BOLT 6X8
PLUG, OIL GALLERY

(15) 09168-06004-000

GASKET,6.2X11X1.2
GASKET

(16) 09248-10007-000

PLUG,ROUND-HEAD
PLUG, OIL GALLERY

(17) 09168-10002-000

GASKET 10X14X3.6
GASKET

(18) 09128-06058-000

SCREW 6X10
PLUG, OIL CHECK

(19) 09168-06024-000

GASKET

(20) 11351-15D02-000

CARTER
COVER, MAGNET

(21) 11483-15D02-000

JOINT ALLUMAGE
GASKET, MAGNET COVER

(22) 04211-09149-000

GOUPILLE
PIN

(23) 01547-0625B-000

VIS
BOLT

(23) 01547-0625B-000

VIS
BOLT

(23) 01547-0625B-000

VIS
BOLT

(23) 01547-0625B-000

VIS
BOLT
VIS

(23) 01547-0625B-000

VIS
BOLT
VIS

(23) 01547-0625B-000

VIS
BOLT
VIS

(24) 01547-0640A-000

VIS
BOLT

(24) 01547-0640A-000

VIS
BOLT

(24) 01547-0640A-000

VIS
BOLT

(24) 01547-0640A-000

VIS
BOLT

(24) 01547-0640A-000

VIS
BOLT
VIS

(24) 01547-0640A-000

VIS
BOLT
VIS

(24) 01547-0640A-000

VIS
BOLT
VIS

(24) 01547-0640A-000

VIS
BOLT
VIS

(25) 01547-0645B-000

VIS
BOLT

(25) 01547-0645B-000

VIS
BOLT

(25) 01547-0645B-000

VIS
BOLT
VIS

(25) 01547-0645B-000

VIS
BOLT
VIS

(26) 01547-0650A-000

VIS
BOLT

(26) 01547-0650A-000

VIS
BOLT

(26) 01547-0650A-000

VIS
BOLT
VIS

(26) 01547-0650A-000

VIS
BOLT
VIS

(27) 09168-06024-000

GASKET

(27) 09168-06024-000

GASKET

(28) 09248-14011-000

BOUCHON
PLUG, T.D.C

(29) 09168-14002-000

GASKET,13.8X18.8X0.4
GASKET

(30) 09259-36016-20H

PLUG,SHAFT HOLE
PLUG, CRANK HOLE

(31) 09280-33004-000

O RING D:3.1 ID:32.7
O RING

(32) 11360-14D01-000

CARTER
COVER, ENGINE SPROCKET

(33) 01547-0625B-000

VIS
BOLT

(34) 27640-14D10-000

PLAQUE
PLATE, FRONT CHAIN GUIDE

	Référence	Désignation	Qté
# 1	11341-14D06-000 11340-47811-000 1134114D06000	BARRIERE, EMBRAYAGE COVER, CLUTCH	221,14 €
# 2	11482-14D03-000 1148214D03000 1148214D03000	JOINT D'EMBRAYAGE GASKET, CLUTCH COVER	28,15 €
# 3	04211-09149-000 0421109149000 0421109149000	GOUPILLE PIN	2,36 €
# 4	01547-06253-000 01547-0625B-000 0154706253000	VIS BOLT	3,67 €
# 5	01547-06303-000 01547-0630B-000 0154706303000	VIS BOLT	4,15 €
# 6	01547-06353-000 01547-0635B-000 0154706353000	VIS BOLT	3,97 €
# 7	01547-06403-000 01547-0640A-000 0154706403000	VIS BOLT	3,62 €
# 8	01547-06603-000 01547-0660A-000 0154706603000	VIS BOLT	4,15 €
# 9	01547-06653-000 01547-0665B-000 0154706653000	VIS BOLT	4,75 €
# 10	09168-06024-000 0916806024000 0916806024000	GASKET	3,05 €
# 11	11342-15D00-000 1134215D00000 1134215D00000	VOYANT NIVEAU D'HUILE PLUG, CLUTCH COVER KICK	11,08 €
# 12	11349-14D00-000 1134914D00000 1134914D00000	SEPARATEUR SEPARATOR, OIL RETURN	7,20 €
# 13	02142-05103-000 02142-0510A-000 0214205103000	VIS SCREW	1,68 €
# 14	09103-06078-000 0910306078000 0910306078000	BOLT 6X8 PLUG, OIL GALLERY	2,09 €
# 15	09168-06004-000 0916806004000 0916806004000	GASKET, 6.2X11X1.2 GASKET	2,10 €
# 16	09248-10007-000 0924810007000 0924810007000	PLUG, ROUND-HEAD PLUG, OIL GALLERY	7,51 €
# 17	09168-10002-000 0916810002000 0916810002000	GASKET 10X14X3.6 GASKET	2,90 €
# 18	09128-06043-000 09128-06058-000 0912806043000	SCREW 6X10 PLUG, OIL CHECK	2,36 €
# 19	09168-06024-000 0916806024000 0916806024000	GASKET	3,05 €
# 20	11351-15D02-000 1135115D02000 1135115D02000	CARTER COVER, MAGNET	304,51 €
# 21	11483-15D02-000 1148315D02000 1148315D02000	JOINT ALLUMAGE GASKET, MAGNET COVER	24,31 €
# 22	04211-09149-000 0421109149000 0421109149000	GOUPILLE PIN	2,36 €
# 23	01547-06253-000 01547-0625B-000 0154706253000	VIS BOLT	3,67 €
# 24	01547-06403-000 01547-0640A-000 0154706403000	VIS BOLT	3,62 €
# 25	01547-06453-000 01547-0645B-000 0154706453000	VIS BOLT	4,15 €
# 26	01547-06503-000 01547-0650A-000 0154706503000	VIS BOLT	3,62 €
# 27	09168-06024-000 0916806024000 0916806024000	GASKET	3,05 €
# 28	09248-14005-000 09248-14011-000 0924814005000	BOUCHON PLUG, T.D.C	9,06 €
# 29	09168-14002-000 0916814002000 0916814002000	GASKET, 13.8X18.8X0.4 GASKET	2,34 €
# 30	09259-36016-20H 092593601620H 092593601620H	PLUG, SHAFT HOLE PLUG, CRANK HOLE	17,69 €
# 31	09280-33004-000 0928033004000 0928033004000	O RING D:3.1 ID:32.7 O RING	2,60 €
# 32	11360-14D01-000 1136014D01000 1136014D01000	CARTER COVER, ENGINE SPROCKET	90,19 €
# 33	01547-06253-000 01547-0625B-000 0154706253000	VIS BOLT	3,67 €
# 34	27640-14D10-000 2764014D10000 2764014D10000	PLAQUE PLATE, FRONT CHAIN GUIDE	20,36 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER (MODELE R/S/T) de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
