CADRE (MODELE V / W) COLOR : E3D = 30H(WHITE), Z16(PURPLE)

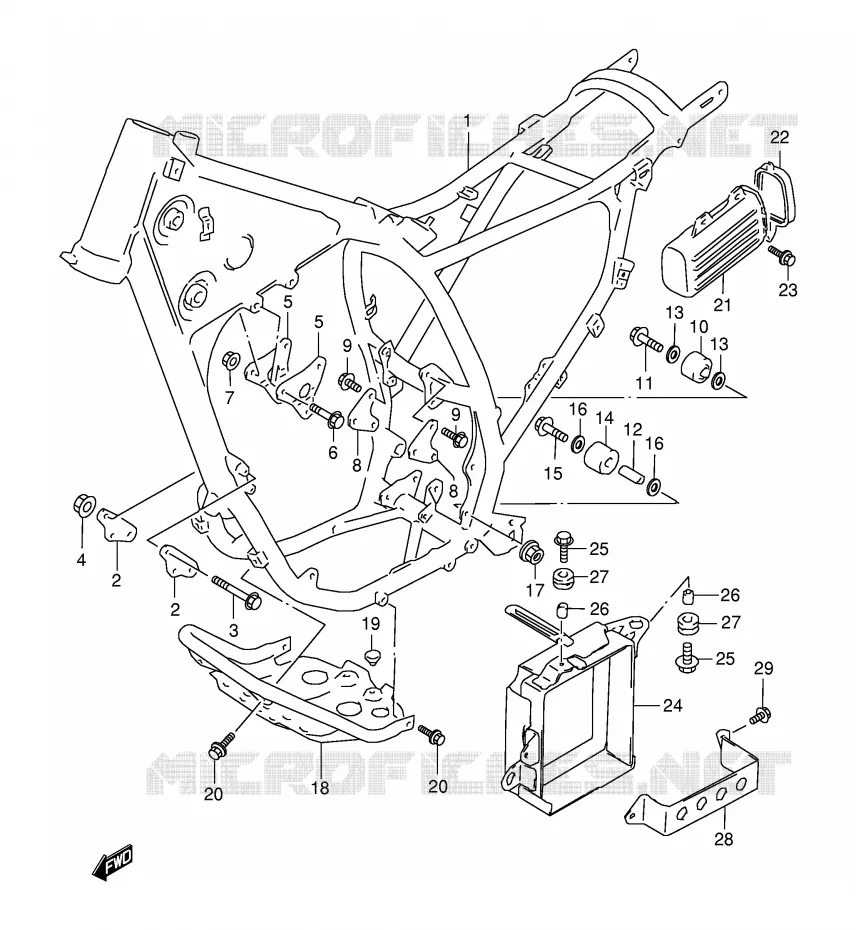

CADRE (MODELE X) POUR SUZUKI DR 350 1995

REPOSE PIED

(1) 41100-14E30-24K

CADRE

(1) 41100-14E40-24K

FRAME (CHARCOAL)
CADRE

(2) 41911-14D01-000

SUPPORT MOTEUR

(2) 41911-14D01-000

SUPPORT MOTEUR

(3) 09103-08294-000

BOLT,8X85
BOLT

(4) 09159-08034-000

NUT

(5) 41991-14D01-000

SUPPORT MOTEUR
PLATE, UPPER

(5) 41991-14D01-000

SUPPORT MOTEUR
PLATE, UPPER

(6) 09103-08569-000

BOLT,8X70
BOLT

(7) 09159-08034-000

NUT

(8) 41971-14D01-000

SUPPORT MOTEUR
PLATE

(8) 41971-14D01-000

SUPPORT MOTEUR
PLATE

(9) 09103-08570-000

BOULON
BOLT

(9) 09103-08570-000

BOULON
BOLT

(9) 09103-08570-000

BOULON
BOLT
BOULON

(9) 09103-08570-000

BOULON
BOLT
BOULON

(10) 43911-35B00-000

ROULETTE CHAINE
CAGE A AIGUILLES

(11) 09103-08178-000

BOLT
BOLT, UPPER

(12) 09180-08156-000

SPACER,8.6X12X25.5
RONDELLE

(13) 08211-08201-000

WASHER,THRUST
WASHER

(13) 08211-08201-000

WASHER,THRUST
WASHER

(14) 43910-27C11-000

CAGE A AIGUILLES
ROLLER, CHAIN LOWER

(15) 09103-08043-000

BOLT 8X45
BOLT, LOWER

(16) 09181-08111-000

SHIM
WASHER

(16) 09181-08111-000

SHIM
WASHER

(17) 08313-2008B-000

NUT
NUT,LOWER

(18) 42510-14D10-13L

SABOT
PROTECTOR, ENGINE (SILVER)

(19) 09321-10026-000

CUSHION

(20) 01550-0812A-000

VIS
BOLT

(20) 01550-0812A-000

VIS
BOLT

(20) 01550-0812A-000

VIS
BOLT
VIS

(20) 01550-0812A-000

VIS
BOLT
VIS

(21) 47431-14D00-000

PONTET
HOLDER, TOOL

(22) 47432-14D01-000

COUVERCLE
CAP

(23) 09116-06165-000

BOLT
BOLT, CENTER

(24) 41540-15D00-000

SUPPORT
HOLDER, BATTERY

(25) 01500-06207-000

VIS
BOLT (6X20)

(25) 01500-06207-000

VIS
BOLT (6X20)

(25) 01500-06207-000

VIS
BOLT (6X20)
VIS

(25) 01500-06207-000

VIS
BOLT (6X20)
VIS

(26) 09180-06285-000

SPACER (6.5X10X9)

(26) 09180-06285-000

SPACER (6.5X10X9)

(27) 09320-10501-000

CUSHION

(27) 09320-10501-000

CUSHION

(28) 41542-15D00-000

SUPPORT

(29) 09128-06058-000

SCREW 6X10
BOLT (6X10)

	Référence	Désignation	Qté
# 1	41100-14E30-24K 4110014E3024K 4110014E3024K	CADRE	Non disponible	0,00 €
# 1	41100-14E40-24K 4110014E4024K 4110014E4024K	FRAME (CHARCOAL) CADRE	Non disponible	0,00 €
# 2	41911-14D01-000 4191114D01000 4191114D01000	SUPPORT MOTEUR	Non disponible	0,00 €
# 3	09103-08294-000 0910308294000 0910308294000	BOLT, 8X85 BOLT	Non disponible	0,00 €
# 4	09159-08034-000 0915908034000 0915908034000	NUT	2,39 €
# 5	41991-14D01-000 4199114D01000 4199114D01000	SUPPORT MOTEUR PLATE, UPPER	Non disponible	0,00 €
# 6	09103-08293-000 09103-08569-000 0910308293000	BOLT, 8X70 BOLT	4,91 €
# 7	09159-08034-000 0915908034000 0915908034000	NUT	2,39 €
# 8	41971-14D01-000 4197114D01000 4197114D01000	SUPPORT MOTEUR PLATE	Non disponible	0,00 €
# 9	09103-08283-000 09103-08570-000 0910308283000	BOULON BOLT	2,81 €
# 10	43911-35B00-000 4391135B00000 4391135B00000	ROULETTE CHAINE CAGE A AIGUILLES	23,56 €
# 11	09103-08178-000 0910308178000 0910308178000	BOLT BOLT, UPPER	6,47 €
# 12	09180-08119-000 09180-08156-000 0918008119000	SPACER, 8.6X12X25.5 RONDELLE	8,65 €
# 13	08211-08201-000 0821108201000 0821108201000	WASHER, THRUST WASHER	3,05 €
# 14	43910-27C11-000 4391027C11000 4391027C11000	CAGE A AIGUILLES ROLLER, CHAIN LOWER	72,36 €
# 15	09103-08068-000 09103-08043-000 0910308068000	BOLT 8X45 BOLT, LOWER	4,75 €
# 16	09181-08111-000 0918108111000 0918108111000	SHIM WASHER	2,90 €
# 17	08313-20083-000 08313-2008B-000 0831320083000	NUT NUT, LOWER	4,31 €
# 18	42510-14D10-13L 4251014D1013L 4251014D1013L	SABOT PROTECTOR, ENGINE (SILVER)	Non disponible	0,00 €
# 19	09321-10026-000 0932110026000 0932110026000	CUSHION	Non disponible	0,00 €
# 20	01550-08123-000 01550-0812A-000 0155008123000	VIS BOLT	3,43 €
# 21	47431-14D00-000 4743114D00000 4743114D00000	PONTET HOLDER, TOOL	39,29 €
# 22	47432-14D00-000 47432-14D01-000 4743214D00000	COUVERCLE CAP	12,84 €
# 23	09116-06144-000 09116-06165-000 0911606144000	BOLT BOLT, CENTER	3,59 €
# 24	41540-15D00-000 4154015D00000 4154015D00000	SUPPORT HOLDER, BATTERY	Non disponible	0,00 €
# 25	09116-06010-000 01500-06207-000 0911606010000	VIS BOLT (6X20)	3,05 €
# 26	09180-06285-000 0918006285000 0918006285000	SPACER (6.5X10X9)	3,79 €
# 27	09320-10501-000 0932010501000 0932010501000	CUSHION	7,68 €
# 28	41542-15D00-000 4154215D00000 4154215D00000	SUPPORT	Non disponible	0,00 €
# 29	09128-06058-000 0912806058000 0912806058000	SCREW 6X10 BOLT (6X10)	2,36 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE (MODELE X) de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
