CYLINDRE

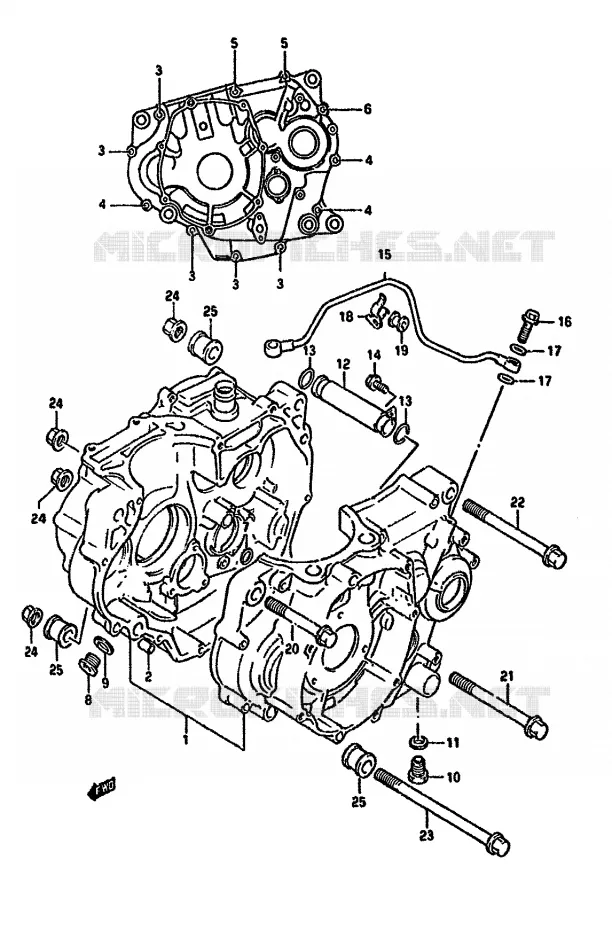

CARTER POUR SUZUKI DR 350 1994

CARTER

(1) 11301-14883-000

CARTER MOTEUR
CRANKCASE SET

(1) 11301-15821-000

CRANKCASE
CRANKCASE SET

(2) 04211-09149-000

GOUPILLE
PIN 16X10

(3) 01547-0645B-000

VIS
BOLT

(3) 01547-06457-000

VIS
BOLT

(4) 01547-0650A-000

VIS
BOLT

(4) 01547-06507-000

VIS
BOLT

(5) 01547-0660A-000

VIS
BOLT

(5) 01547-06607-000

VIS
BOLT

(6) 01547-06707-000

VIS
BOLT

(7) 09280-12009-000

O RING (D:1.9,ID:12.6)
JOINT *

(8) 09248-14011-000

BOUCHON
PLUG,OIL GALLERY

(9) 09168-14002-000

GASKET,13.8X18.8X0.4

(10) 01500-1220B-000

VIS
PLUG, OIL DRAIN

(11) 09168-12002-000

GASKET,12.1X16.2X3.7
GASLET

(12) 11450-14D01-000

PIPE
PIPE,MISSION OIL INNER

(13) 09280-16005-000

O RING,D:2.4,ID:15.8
O RING

(14) 01550-0612B-000

VIS
BOLT

(14) 01550-06207-000

VIS
BOLT, BRACKET REAR

(15) 11280-14D02-000

DURIT
PIPE,MISSION OIL OUTER

(16) 09360-08011-000

UNION
UNION BOLT,OIL PIPE

(17) 09168-08016-000

GASKET
WASHER

(18) 11290-14D00-000

VALVE
CLAMP,OIL PIPE

(19) 09320-06019-000

CUSHION

(20) 09103-10083-000

BOULON 10X85
BOLT,10X85

(21) 09103-10242-000

BOLT,10X100
BOLT

(22) 09103-10063-000

BOLT,10X115

(23) 09103-10241-000

BOLT,10X143

(24) 09159-10115-000

ECROU
NUT

(25) 11611-14D00-000

ENTRETOISE

	Référence	Désignation	Qté
# 1	11301-14882-000 1130114882000	CARTER MOTEUR CRANKCASE SET	Non disponible	0,00 €
# 1	11301-15820-000 1130115820000	CRANKCASE CRANKCASE SET	Non disponible	0,00 €
# 2	04211-09149-000 0421109149000 0421109149000	GOUPILLE PIN 16X10	2,36 €
# 3	01547-06453-000 01547-0645B-000 0154706453000	VIS BOLT	4,15 €
# 3	01547-06457-000 0154706457000 0154706457000	VIS BOLT	3,43 €
# 4	01547-06503-000 01547-0650A-000 0154706503000	VIS BOLT	3,62 €
# 4	01547-06507-000 0154706507000 0154706507000	VIS BOLT	3,43 €
# 5	01547-06603-000 01547-0660A-000 0154706603000	VIS BOLT	4,15 €
# 5	01547-06607-000 0154706607000 0154706607000	VIS BOLT	4,15 €
# 6	01547-06707-000 0154706707000 0154706707000	VIS BOLT	4,00 €
# 7	09280-13007-000 09280-12009-000 0928013007000	O RING (D:1.9, ID:12.6) JOINT *	3,62 €
# 8	09248-14005-000 09248-14011-000 0924814005000	BOUCHON PLUG, OIL GALLERY	9,06 €
# 9	09168-14002-000 0916814002000 0916814002000	GASKET, 13.8X18.8X0.4	2,34 €
# 10	01104-12205-000 01500-1220B-000 0110412205000	VIS PLUG, OIL DRAIN	5,00 €
# 11	09168-12002-000 0916812002000 0916812002000	GASKET, 12.1X16.2X3.7 GASLET	2,36 €
# 12	11450-14D01-000 1145014D01000 1145014D01000	PIPE PIPE, MISSION OIL INNER	19,06 €
# 13	09280-16005-000 0928016005000 0928016005000	O RING, D:2.4, ID:15.8 O RING	2,60 €
# 14	01517-06128-000 01550-06207-000 0151706128000	VIS BOLT, BRACKET REAR	3,43 €
# 14	01550-06123-000 01550-0612B-000 0155006123000	VIS BOLT	3,46 €
# 15	11280-14D02-000 1128014D02000 1128014D02000	DURIT PIPE, MISSION OIL OUTER	Non disponible	0,00 €
# 16	09360-08011-000 0936008011000 0936008011000	UNION UNION BOLT, OIL PIPE	5,20 €
# 17	09168-08008-000 09168-08016-000 0916808008000	GASKET WASHER	2,32 €
# 18	11290-14D00-000 1129014D00000 1129014D00000	VALVE CLAMP, OIL PIPE	Non disponible	0,00 €
# 19	09320-06019-000 0932006019000 0932006019000	CUSHION	Non disponible	0,00 €
# 20	09103-10230-000 09103-10083-000 0910310230000	BOULON 10X85 BOLT, 10X85	6,31 €
# 21	09103-10242-000 0910310242000 0910310242000	BOLT, 10X100 BOLT	8,65 €
# 22	09103-10063-000 0910310063000 0910310063000	BOLT, 10X115	8,52 €
# 23	09103-10241-000 0910310241000 0910310241000	BOLT, 10X143	9,10 €
# 24	09159-10058-000 09159-10115-000 0915910058000	ECROU NUT	6,30 €
# 25	11611-14D00-000 1161114D00000 1161114D00000	ENTRETOISE	17,06 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
