CARBURATEUR (MODELE L / M / N / P) REFER TO FIG.9A (C-4) FOR MODEL R/S/T

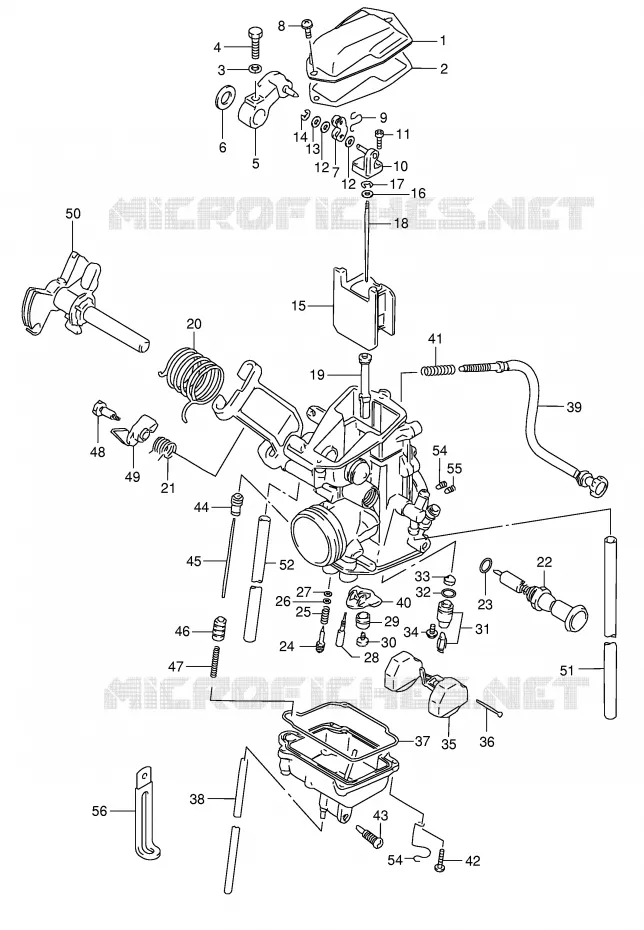

CARBURATEUR (MODELE R / S / T) POUR SUZUKI DR 350 1994

FILTRE A AIR

(1) 13261-27A00-000

CHAPEAU
CAP, TOP

(2) 13266-27A00-000

JOINT
WASHER

(3) 08321-0105A-000

RONDELLE
WASHER

(4) 01500-0516B-000

VIS
BOLT

(5) 13541-13E00-000

BRAS
.LEVER, THROTTLE

(6) 13575-38200-000

RESSORT
WASHER

(7) 13447-14A00-000

PLAQUE
WASHER,THRUST

(8) 02112-3410A-000

VIS

(9) 13446-14A00-000

RESSORT
SPRING

(10) 13398-27A02-000

SUPPORT D'AIGUILLES
CONNECTOR

(11) 02112-0312B-000

VIS
SCREW

(12) 13445-14A00-000

JOINT
WASHER

(12) 13445-14A00-000

JOINT
WASHER

(13) 09160-04021-000

DISCONTINUED

(14) 13415-38300-000

CLIP
.E RING

(15) 13551-14D00-000

VOLET DE GAZ

(16) 13382-47010-000

RONDELLE
WASHER

(17) 13394-10010-000

CLIP,NEEDLE
E RING

(18) 13383-14D00-000

NEEDLE, JET

(19) 09494-00681-000

GICLEUR D'AIGUILLE
JET, NEEDLE (P-8)

(20) 13573-42A20-000

SPRING

(21) 13494-14D00-000

SPRING

(22) 13411-14D00-000

PLUNGER ASSY
STARTER

(23) 13374-46710-000

JOINT
O RING

(24) 13279-47070-000

VIS

(25) 13268-47070-000

RESSORT
SPRING

(26) 13291-29900-000

RONDELLE
WASHER

(27) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(28) 09492-35017-000

JET,PILOT,37.5
JET,PILOT

(29) 13331-13A00-000

JOINT
RING

(30) 09491-25011-000

JET,MAIN (127.5)

(31) 13370-05530-000

POINTEAU

(31) 13370-14D10-000

POINTEAU

(32) 13374-35C00-000

JOINT
..O RING

(33) 13376-19F00-000

FILTRE

(34) 13602-43410-000

VIS
SCREW

(35) 13250-28A00-000

FLOTTEUR

(36) 13254-92311-000

PIN, FLOAT

(37) 13251-27A00-000

JOINT
O RING

(38) 09352-30504-600

HOSE
HOSE,3X5X600

(39) 13267-14D00-000

SCREW ADJUSTER
BOLT

(40) 13331-13E00-000

.RING

(41) 13268-14D00-000

SPRING

(42) 13601-04148-000

VIS
SCREW

(42) 02112-0416A-000

VIS
SCREW

(43) 13247-13A00-000

BOUCHON
SCREW, DRAIN

(44) 13499-44500-000

GAINE
CAP

(45) 13487-14D00-000

ROD
AXE

(46) 13493-27A00-000

AXE
STARTER

(47) 13271-09400-000

RESSORT
SPRING

(48) 13613-14A00-000

BOULON
BOLT

(49) 13490-14A00-000

LEVIER

(50) 13553-14D00-000

SHAFT ASSY
AXE

(51) 09352-50006-600

HOSE (5X9X600)

(52) 09352-50006-600

HOSE (5X9X600)

(53) 13692-19C00-000

CLIP

(54) 09493-70009-000

JET,MAIN AIR,0.7

(54) 09493-70009-000

JET,MAIN AIR,0.7

(55) 09493-22005-000

JET,AIR
JET, PILOT AIR (1.1)

(56) 09404-06429-000

CLAMP
COLLIER

99x

(99x) 13200-14D03-000

CARBURETOR ASSY

(99x) 13200-14D80-000

CARBURETOR ASSY

	Référence	Désignation	Qté
# 1	13261-27A00-000 1326127A00000 1326127A00000	CHAPEAU CAP, TOP	Non disponible	0,00 €
# 2	13266-27A00-000 1326627A00000 1326627A00000	JOINT WASHER	8,47 €
# 3	08321-01053-000 08321-0105A-000 0832101053000	RONDELLE WASHER	2,65 €
# 4	01500-05163-000 01500-0516B-000 0150005163000	VIS BOLT	2,41 €
# 5	13541-14A00-000 13541-13E00-000 1354114A00000	BRAS .LEVER, THROTTLE	38,75 €
# 6	13574-38200-000 13575-38200-000 1357438200000	RESSORT WASHER	6,47 €
# 7	13447-14A00-000 1344714A00000 1344714A00000	PLAQUE WASHER, THRUST	17,33 €
# 8	02112-34103-000 02112-3410A-000 0211234103000	VIS	2,33 €
# 9	13446-14A00-000 1344614A00000 1344614A00000	RESSORT SPRING	Non disponible	0,00 €
# 10	13398-27A02-000 1339827A02000 1339827A02000	SUPPORT D'AIGUILLES CONNECTOR	22,33 €
# 11	02112-03123-000 02112-0312B-000 0211203123000	VIS SCREW	2,90 €
# 12	13445-14A00-000 1344514A00000 1344514A00000	JOINT WASHER	3,80 €
# 13	09160-04021-000 0916004021000 0916004021000	DISCONTINUED	Non disponible	0,00 €
# 14	13298-49000-000 13415-38300-000 1329849000000	CLIP .E RING	2,41 €
# 15	13551-14D00-000 1355114D00000 1355114D00000	VOLET DE GAZ	Non disponible	0,00 €
# 16	13382-47010-000 1338247010000 1338247010000	RONDELLE WASHER	5,63 €
# 17	13394-10010-000 1339410010000 1339410010000	CLIP, NEEDLE E RING	7,06 €
# 18	13383-14D00-000 1338314D00000 1338314D00000	NEEDLE, JET	Non disponible	0,00 €
# 19	09494-00681-000 0949400681000 0949400681000	GICLEUR D'AIGUILLE JET, NEEDLE (P-8)	Non disponible	0,00 €
# 20	13573-42A20-000 1357342A20000 1357342A20000	SPRING	Non disponible	0,00 €
# 21	13494-14D00-000 1349414D00000 1349414D00000	SPRING	8,08 €
# 22	13411-14D00-000 1341114D00000 1341114D00000	PLUNGER ASSY STARTER	Non disponible	0,00 €
# 23	13374-46710-000 1337446710000 1337446710000	JOINT O RING	6,98 €
# 24	13279-47070-000 1327947070000 1327947070000	VIS	17,69 €
# 25	13268-47070-000 1326847070000 1326847070000	RESSORT SPRING	6,73 €
# 26	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,57 €
# 27	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	4,24 €
# 28	09492-35017-000 0949235017000 0949235017000	JET, PILOT, 37.5 JET, PILOT	Non disponible	0,00 €
# 29	13331-13A00-000 1333113A00000 1333113A00000	JOINT RING	7,96 €
# 30	09491-25011-000 0949125011000 0949125011000	JET, MAIN (127.5)	9,71 €		Stop affaire 9,71 €
# 31	13370-37100-000 13370-05530-000 1337037100000	POINTEAU	75,30 €
# 31	13370-14D10-000 1337014D10000 1337014D10000	POINTEAU	Non disponible	0,00 €
# 32	13374-44080-000 13374-35C00-000 1337444080000	JOINT ..O RING	7,58 €
# 33	13376-84110-000 13376-19F00-000 1337684110000	FILTRE	13,62 €
# 34	13602-43410-000 1360243410000 1360243410000	VIS SCREW	4,15 €
# 35	13250-28A00-000 1325028A00000 1325028A00000	FLOTTEUR	37,28 €
# 36	13254-92311-000 1325492311000 1325492311000	PIN, FLOAT	2,88 €
# 37	13251-27A00-000 1325127A00000 1325127A00000	JOINT O RING	10,54 €
# 38	09352-30503-600 09352-30504-600 0935230503600	HOSE HOSE, 3X5X600	6,17 €
# 39	13267-14D00-000 1326714D00000 1326714D00000	SCREW ADJUSTER BOLT	Non disponible	0,00 €
# 40	13331-14D00-000 13331-13E00-000 1333114D00000	.RING	6,88 €
# 41	13268-14D00-000 1326814D00000 1326814D00000	SPRING	Non disponible	0,00 €
# 42	02112-04163-000 02112-0416A-000 0211204163000	VIS SCREW	1,73 €
# 42	13601-04148-000 1360104148000 1360104148000	VIS SCREW	4,15 €
# 43	13247-13A00-000 1324713A00000 1324713A00000	BOUCHON SCREW, DRAIN	9,49 €
# 44	13499-44500-000 1349944500000 1349944500000	GAINE CAP	13,62 €
# 45	13487-14D00-000 1348714D00000 1348714D00000	ROD AXE	Non disponible	0,00 €
# 46	13493-27A00-000 1349327A00000 1349327A00000	AXE STARTER	11,77 €
# 47	13271-09400-000 1327109400000 1327109400000	RESSORT SPRING	6,73 €
# 48	13613-14A00-000 1361314A00000 1361314A00000	BOULON BOLT	9,49 €
# 49	13490-14A00-000 1349014A00000 1349014A00000	LEVIER	11,45 €
# 50	13553-14D00-000 1355314D00000 1355314D00000	SHAFT ASSY AXE	Non disponible	0,00 €
# 51	09352-50903-600 09352-50006-600 0935250903600	HOSE (5X9X600)	6,64 €
# 52	09352-50903-600 09352-50006-600 0935250903600	HOSE (5X9X600)	6,64 €
# 53	13692-19C00-000 1369219C00000 1369219C00000	CLIP	Non disponible	0,00 €
# 54	09493-70009-000 0949370009000 0949370009000	JET, MAIN AIR, 0.7	16,06 €
# 55	09493-22005-000 0949322005000 0949322005000	JET, AIR JET, PILOT AIR (1.1)	17,06 €
# 56	09404-06429-000 0940406429000 0940406429000	CLAMP COLLIER	2,70 €
# 99x	13200-14D03-000 1320014D03000 1320014D03000	CARBURETOR ASSY	Non disponible	0,00 €
# 99x	13200-14D80-000 1320014D80000 1320014D80000	CARBURETOR ASSY	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARBURATEUR (MODELE R/S/T) de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
