PHARE (MODELE L / M / N / P) REFER TO FIG.22A (E-9) FOR MODEL R

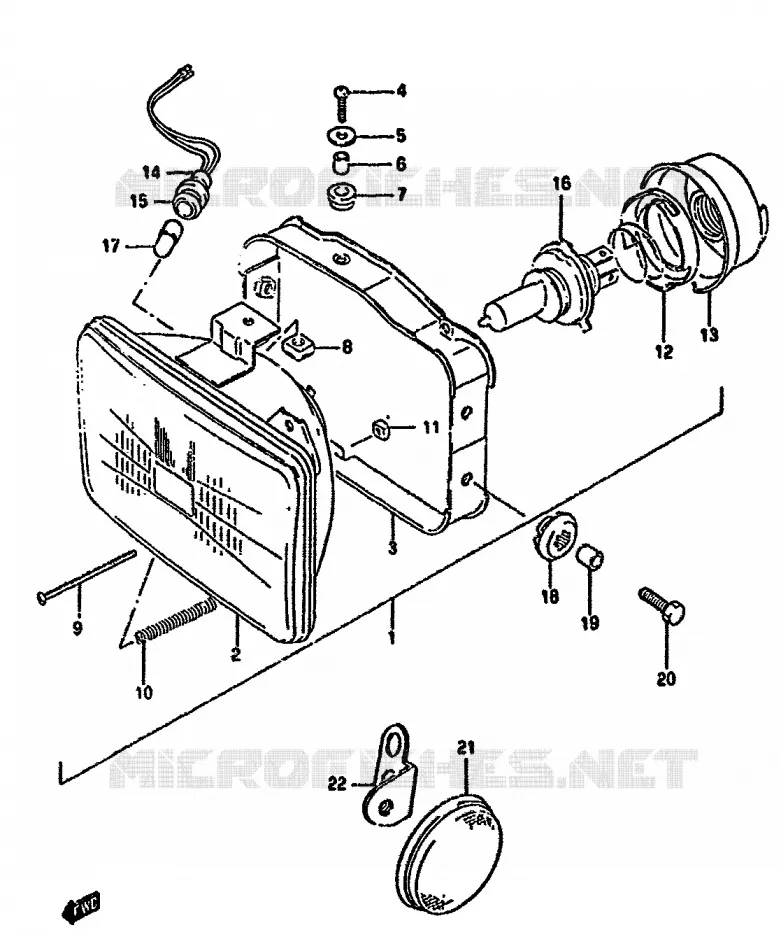

PHARE (MODELE R) POUR SUZUKI DR 350 1992

CLIGNOTANTS

(1) 35100-14A51-999

OPTIQUE COMPLET
PHARE COMPLET

(1) 35100-14D00-000

PHARE COMPLET

(2) 35121-14A52-000

OPTIQUE NU
LAMP UNIT

(2) 35121-14D00-000

LAMP UNIT

(3) 35141-14A00-000

SUPPORT
RING,MOUNTING

(4) 02112-75207-000

VIS
SCREW

(5) 09160-05045-000

WASHER,5.5X18X1.0
WASHER (5.5X18X1.2)

(6) 35133-14A00-000

ENTRETOISE
RONDELLE

(7) 35139-45230-000

RONDELLE
CUSHION

(8) 35135-45900-000

ECROU
NUT

(9) 35151-45900-000

VIS

(10) 35154-49200-000

RESSORT

(11) 35135-45600-000

CERCLE
NUT

(12) 35136-01A00-000

VIS
HOLDER,BULB

(13) 35173-01440-000

CAOUTCHOUC
COVER,SOCKET

(14) 36118-49320-000

PORTE LAMPE
FAISCEAU

(14) 36118-44B00-000

PORTE LAMPE
FAISCEAU

(15) 36116-22630-000

CAOUTCHOUC
RUBBER,JOINT

(16) 09471-12060-000

BULB H4
BULB(12V60/55W,H4LL)

(16) 09471-12144-000

BULB,12V,60/55W (YELLOW)

(17) 09471-12063-000

BULB (12V,4W)

(17) 09471-12001-000

BULB (12V,3.4W)

(18) 09320-09018-000

CUSHION

(19) 09180-06138-000

SPACER,6.3X9.1X11.5
RONDELLE

(20) 09116-06167-000

BOLT,6X20
BOLT

(21) 35950-14A00-000

CATADIOPTRE
REFLECTOR,FRONT SIDE

(22) 35956-14D00-000

BRACKET, FRONT REFLECTOR RH

(22) 35957-14D00-000

BRACKET,L

	Référence	Désignation	Qté
# 1	35100-14A00-999 3510014A00999	OPTIQUE COMPLET PHARE COMPLET	Non disponible	0,00 €
# 1	35100-14D00-000 3510014D00000 3510014D00000	PHARE COMPLET	Non disponible	0,00 €
# 2	35121-14A00-000 35121-14A52-000 3512114A00000	OPTIQUE NU LAMP UNIT	80,60 €
# 2	35121-14D00-000 3512114D00000 3512114D00000	LAMP UNIT	Non disponible	0,00 €
# 3	35141-14A00-000 3514114A00000 3514114A00000	SUPPORT RING, MOUNTING	32,41 €
# 4	02112-05207-000 02112-75207-000 0211205207000	VIS SCREW	3,94 €
# 5	35138-45230-000 09160-05045-000 3513845230000	WASHER, 5.5X18X1.0 WASHER (5.5X18X1.2)	2,75 €
# 6	35133-14A00-000 3513314A00000 3513314A00000	ENTRETOISE RONDELLE	4,54 €
# 7	35139-45230-000 3513945230000 3513945230000	RONDELLE CUSHION	2,40 €
# 8	35135-45900-000 3513545900000 3513545900000	ECROU NUT	4,00 €
# 9	35151-45900-000 3515145900000 3515145900000	VIS	5,63 €
# 10	35154-49200-000 3515449200000 3515449200000	RESSORT	5,65 €
# 11	35135-45600-000 3513545600000 3513545600000	CERCLE NUT	4,45 €
# 12	35136-01A00-000 3513601A00000 3513601A00000	VIS HOLDER, BULB	Non disponible	0,00 €
# 13	35173-01440-000 3517301440000 3517301440000	CAOUTCHOUC COVER, SOCKET	18,79 €
# 14	36118-49320-000 3611849320000 3611849320000	PORTE LAMPE FAISCEAU	13,09 €
# 14	36118-44B00-000 3611844B00000 3611844B00000	PORTE LAMPE FAISCEAU	Non disponible	0,00 €
# 15	36116-22630-000 3611622630000 3611622630000	CAOUTCHOUC RUBBER, JOINT	7,96 €
# 16	09471-12060-000 0947112060000 0947112060000	BULB H4 BULB(12V60/55W, H4LL)	30,79 €
# 16	09471-12144-000 0947112144000 0947112144000	BULB, 12V, 60/55W (YELLOW)	Non disponible	0,00 €
# 17	09471-12001-000 0947112001000 0947112001000	BULB (12V, 3.4W)	2,96 €
# 17	09471-12063-000 0947112063000 0947112063000	BULB (12V, 4W)	4,31 €
# 18	09320-09018-000 0932009018000 0932009018000	CUSHION	2,66 €
# 19	09180-06138-000 0918006138000 0918006138000	SPACER, 6.3X9.1X11.5 RONDELLE	2,70 €
# 20	09116-06167-000 0911606167000 0911606167000	BOLT, 6X20 BOLT	3,12 €
# 21	35950-14A00-000 3595014A00000 3595014A00000	CATADIOPTRE REFLECTOR, FRONT SIDE	19,94 €
# 22	35956-14D00-000 3595614D00000 3595614D00000	BRACKET, FRONT REFLECTOR RH	Non disponible	0,00 €
# 22	35957-14D00-000 3595714D00000 3595714D00000	BRACKET, L	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au PHARE (MODELE R) de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
