POMPE A HUILE POUR SUZUKI DR 350 1990

POMPE A HUILE pour Suzuki DR 350 1990

(1)  16400-14D01-000
POMPE A HUILE

(2)  16331-14D02-000
PIGNON

(3)  09261-04009-000
PIN 4X15.8
PIN 16X10

(4)  08221-10185-000
SHIM
WASHER

(5)  08331-31109-000
CIRCLIP

(6)  02122-0616B-000

(7)  16410-14D00-000
POMPE A HUILE

(8)  16431-14D01-000
COUVERCLE

(9)  02112-0630A-000

(10)  02122-0616B-000

(11)  16520-14D00-000
TAMIS
STRAINER, ENGINE OIL

(12)  02112-0510B-000

(13)  16510-38240-000
FILTRE HUILE
FILTER, ENGINE OIL

(14)  09280-16005-000
O RING (D:2.4,ID:15.8) Information pièce
(14)  09280-15007-000
O RING (D:2.4,ID:15.8) Information pièce

(15)  16512-14D00-000
COUVERCLE
CAP, OIL FILTER

(16)  09280-72001-000
O RING (D:2.4,ID:73)

(17)  09440-21004-000
(17)  09440-21006-000

(18)  01547-0620B-000
(18)  01547-06207-000

(19)  09440-07073-000

(20)  06111-12004-000

(21)  16442-14D00-000
Référence Désignation
# 1
POMPE A HUILE
# 2
16331-14D01-000
16331-14D02-000
PIGNON
# 3
PIN 4X15.8
PIN 16X10
# 4
SHIM
WASHER
# 5
08331-31106-000
08331-31109-000
CIRCLIP
# 6
02122-06163-000
02122-0616B-000
VIS
SCREW
# 7
POMPE A HUILE
# 8
COUVERCLE
# 9
02112-06303-000
02112-0630A-000
VIS
SCREW
# 10
02122-06163-000
02122-0616B-000
VIS
SCREW
# 11
TAMIS
STRAINER, ENGINE OIL
# 12
02112-05103-000
02112-0510B-000
VIS
SCREW
# 13
FILTRE HUILE
FILTER, ENGINE OIL
# 14
O RING (D:2.4, ID:15.8)
# 14
O RING (D:2.4, ID:15.8)
# 15
COUVERCLE
CAP, OIL FILTER
# 16
O RING (D:2.4, ID:73)
# 17
SPRING
# 17
SPRING
# 18
01547-06203-000
01547-0620B-000
VIS
BOLT
# 18
VIS
BOLT
# 19
SPRING
# 20
BALL
# 21
POUSSOIR
Schémas non contractuels.
Attention, les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.

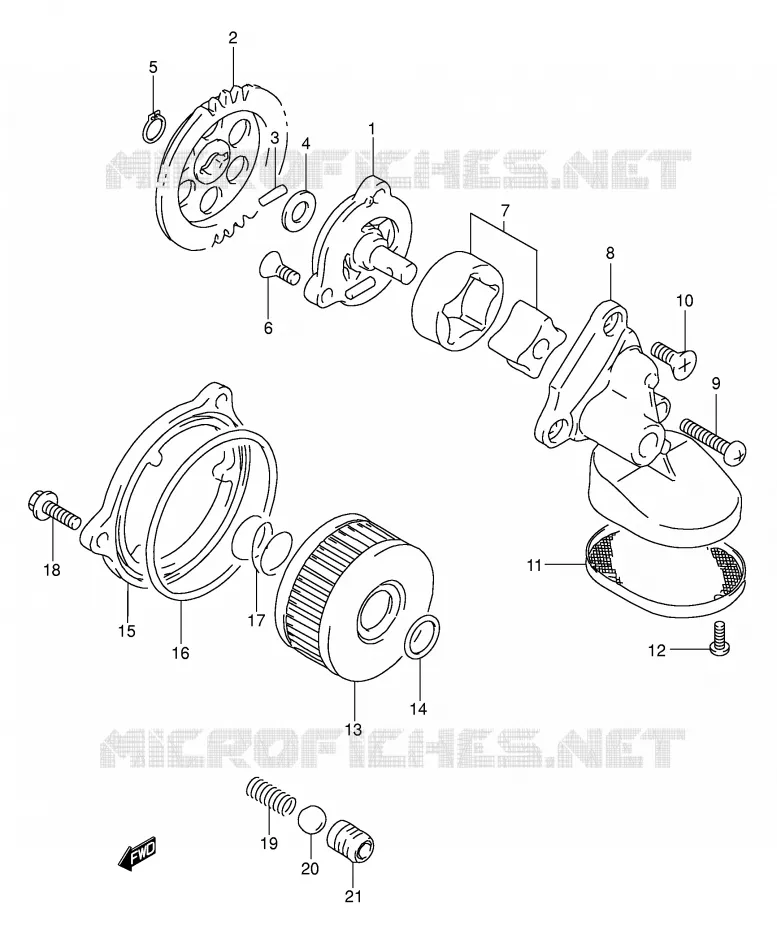

Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.

Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au POMPE A HUILE de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
