PHARE

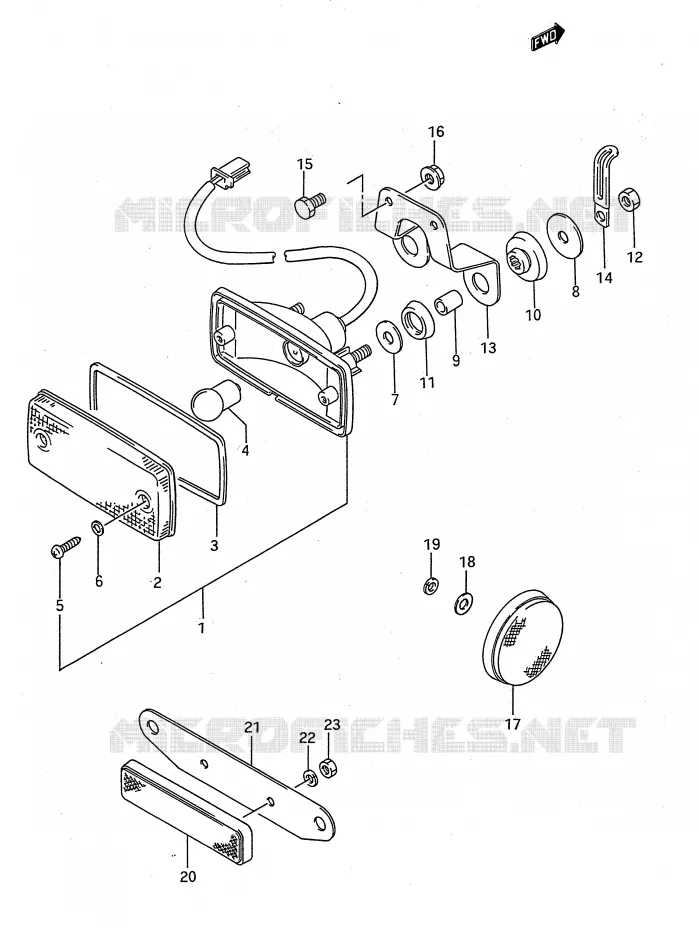

FEU ARRIERE POUR SUZUKI KINGQUAD 300 1992

FAISCEAU ELECTRIQUE

(1) 35710-41B02-000

FEU ARRIERE
LAMP ASSY, TAIL

(2) 35712-18A32-000

CABOCHON
VOYANT

(3) 35713-18A30-000

GASKET
WASHER

(4) 09471-12140-000

AMPOULE 12V5W
BULB (12V,5W)

(5) 03212-04169-000

VIS
SCREW

(6) 35627-43010-000

GASKET,TURN SIGNAL SCREW
WASHER

(7) 09160-06077-000

WASHER (6.5X20X1.2)

(8) 09160-06136-000

WASHER,6.5X28X1.6
WASHER (6.5X29X1.6)

(8) 09160-06071-000

WASHER (6.5X30X1.2)

(9) 09180-06289-000

SPACER
SPACER (6.8X10X11.5)

(9) 09180-07019-000

RONDELLE
SPACER (6.8X10X11.5)

(10) 09320-09012-000

CUSHION

(11) 09320-14010-000

CUSHION

(12) 08310-0006A-000

ECROU
NUT

(12) 08310-0006A-000

ECROU
NUT

(12) 08310-0006A-000

ECROU
.NUT 6MM

(12) 08310-0006A-000

ECROU
.NUT 6MM

(13) 35726-19B01-000

BRACKET,TAIL LAMP
SUPPORT

(14) 09404-06039-000

CLAMP,L:65
CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE

(15) 01550-0612B-000

VIS
BOLT

(16) 08319-31067-000

NUT

(17) 35970-14A10-000

CATADIOPTRE

(18) 08322-0105B-000

WASHER

(19) 08321-0105A-000

RONDELLE
LOCK WASHER

(20) 35970-44A00-000

CATADIOPTRE

(21) 35974-19B00-000

BRACKET

(22) 08321-0105A-000

RONDELLE
LOCK WASHER

(23) 08310-0005B-000

FREIN
NUT

	Référence	Désignation	Qté
# 1	35710-18A33-000 3571018A33000	FEU ARRIERE LAMP ASSY, TAIL	Non disponible	0,00 €
# 2	35712-18A32-000 3571218A32000 3571218A32000	CABOCHON VOYANT	24,07 €
# 3	35713-18A30-000 3571318A30000 3571318A30000	GASKET WASHER	6,82 €
# 4	09471-12058-000 09471-12140-000 0947112058000	AMPOULE 12V5W BULB (12V, 5W)	2,84 €
# 5	03212-04169-000 0321204169000 0321204169000	VIS SCREW	1,76 €
# 6	35627-43010-000 3562743010000 3562743010000	GASKET, TURN SIGNAL SCREW WASHER	3,23 €
# 7	09160-06060-000 09160-06077-000 0916006060000	WASHER (6.5X20X1.2)	2,90 €
# 8	09160-06504-000 09160-06136-000 0916006504000	WASHER, 6.5X28X1.6 WASHER (6.5X29X1.6)	2,95 €
# 8	09160-06071-000 0916006071000 0916006071000	WASHER (6.5X30X1.2)	Non disponible	0,00 €
# 9	09180-06006-000 09180-07019-000 0918006006000	RONDELLE SPACER (6.8X10X11.5)	2,82 €
# 9	09180-06112-000 09180-06289-000 0918006112000	SPACER SPACER (6.8X10X11.5)	3,66 €
# 10	09320-09012-000 0932009012000 0932009012000	CUSHION	Non disponible	0,00 €
# 11	09320-14010-000 0932014010000 0932014010000	CUSHION	Non disponible	0,00 €
# 12	08310-00063-000 0831000063000	ECROU NUT	Non disponible	0,00 €
# 13	35726-19B01-000 3572619B01000 3572619B01000	BRACKET, TAIL LAMP SUPPORT	Non disponible	0,00 €
# 14	09404-06402-000 09404-06039-000 0940406402000	CLAMP, L:65 CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE	2,18 €
# 15	01114-06126-000 01550-0612B-000 0111406126000	VIS BOLT	3,66 €
# 16	08316-10063-000 08319-31067-000 0831610063000	NUT	3,05 €
# 17	35970-14A10-000 3597014A10000 3597014A10000	CATADIOPTRE	17,09 €
# 18	08322-01053-000 08322-0105B-000 0832201053000	WASHER	3,42 €
# 19	08321-01053-000 08321-0105A-000 0832101053000	RONDELLE LOCK WASHER	2,81 €
# 20	35970-44A00-000 3597044A00000 3597044A00000	CATADIOPTRE	Non disponible	0,00 €
# 21	35974-19B00-000 3597419B00000 3597419B00000	BRACKET	Non disponible	0,00 €
# 22	08321-01053-000 08321-0105A-000 0832101053000	RONDELLE LOCK WASHER	2,81 €
# 23	08310-00053-000 08310-0005B-000 0831000053000	FREIN NUT	2,90 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FEU ARRIERE de votre Suzuki de KINGQUAD. Nous restons à votre disposition pour toute question.
