MARCHE PIEDS (MODELE Y) REFER TO FIG.39B(H-10) FOR MODEL K1/K2

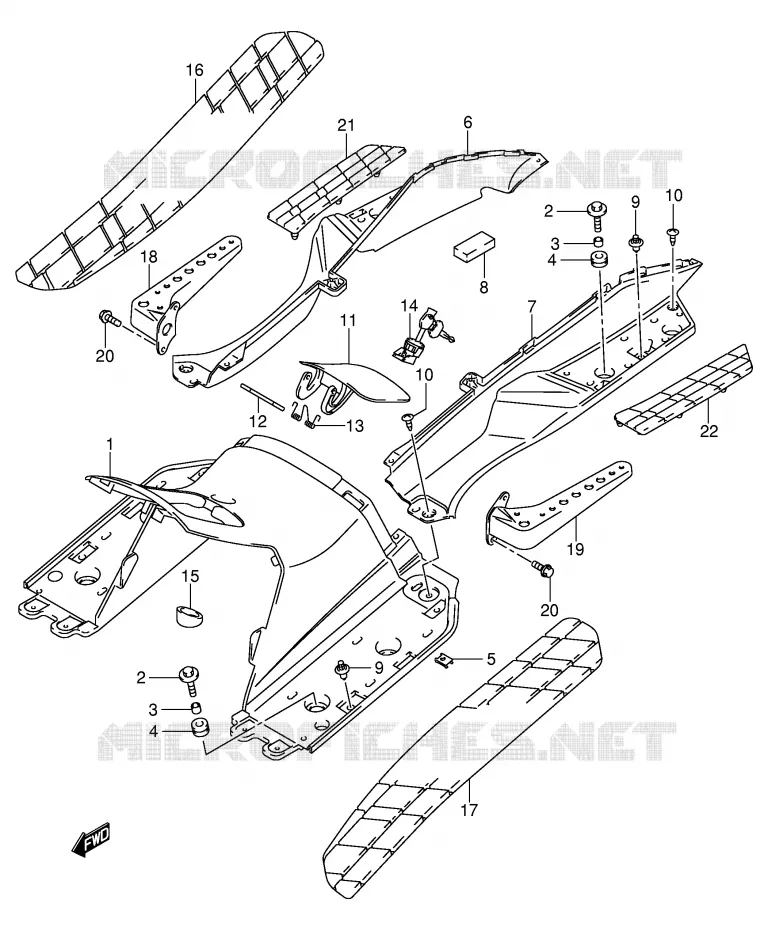

MARCHE PIEDS (MODELE K1 / K2) POUR SUZUKI BURGMAN 250 2002

CARENAGES INFERIEUR (MODELE W / X) REFER TO FIG.40A(H-12) FOR MODEL Y

(1) 48121-14FA0-Y0J

PLANCHER
FOOTBOARD, FRONT (GRAY)

(2) 09116-06131-000

BOLT 6X25

(3) 09180-08189-000

SPACER (8.5X12X11)

(4) 09320-11008-000

CUSHION

(5) 09148-05020-000

NUT

(6) 48122-14FA0-Y0J

PLANCHER

(7) 48123-14FA0-Y0J

PLANCHER

(8) 48128-14FA0-000

CAOUTCHOUC
CUSHION, FOOT BOARD

(9) 09409-08308-5ES

CLIP
CLIP(GRAY)

(10) 03541-0516B-000

VIS
SCREW

(11) 48125-14F00-Y0J

PORTE
RABAT

(12) 48126-14F00-000

TIGE CHARNIERE

(13) 48127-14F00-000

RESSORT
SPRING, FUEL LID

(14) 92100-14830-000

SERRURE
LOCK SET, FUEL LID

(15) 48128-14F01-000

SILENTBLOC
SILENBLOC

(16) 48211-14FA0-Y0J

TAPIS C/C AV D.
MAT, FLOOR FRONT RH (GRAY)

(17) 48221-14FA0-Y0J

TAPIS C/C AV G.
MAT, FLOOR FRONT LH (GRAY)

(18) 43650-14FA2-000

SUPPORT
REPOSE-PIED

(19) 43750-14FA2-000

SUPPORT
REPOSE-PIED

(20) 01550-0616B-000

VIS
BOLT

(21) 48231-14FA0-Y0J

TAPIS C/C AR D.
MAT, FLOOR REAR RH (GRAY)

(22) 48241-14FA0-Y0J

TAPIS C/C AR G.
MAT, FLOOR REAR LH (GRAY)

	Référence	Désignation	Qté
# 1	48121-14FA0-Y0J 4812114FA0Y0J 4812114FA0Y0J	PLANCHER FOOTBOARD, FRONT (GRAY)	Non disponible	0,00 €
# 2	09116-06131-000 0911606131000 0911606131000	BOLT 6X25	2,88 €
# 3	09180-08189-000 0918008189000 0918008189000	SPACER (8.5X12X11)	3,67 €
# 4	09320-11015-000 09320-11008-000 0932011015000	CUSHION	3,79 €
# 5	09148-05020-000 0914805020000 0914805020000	NUT	2,41 €
# 6	48122-14FA0-Y0J 4812214FA0Y0J 4812214FA0Y0J	PLANCHER	Non disponible	0,00 €
# 7	48123-14FA0-Y0J 4812314FA0Y0J 4812314FA0Y0J	PLANCHER	58,62 €
# 8	48128-14FA0-000 4812814FA0000 4812814FA0000	CAOUTCHOUC CUSHION, FOOT BOARD	8,11 €
# 9	09409-08308-5ES 09409083085ES 09409083085ES	CLIP CLIP(GRAY)	1,86 €
# 10	03541-05163-000 03541-0516B-000 0354105163000	VIS SCREW	2,44 €
# 11	48125-14F00-Y0J 4812514F00Y0J 4812514F00Y0J	PORTE RABAT	27,46 €
# 12	48126-14F00-000 4812614F00000 4812614F00000	TIGE CHARNIERE	27,46 €
# 13	48127-14F00-000 4812714F00000 4812714F00000	RESSORT SPRING, FUEL LID	9,10 €
# 14	92100-14830-000 9210014830000 9210014830000	SERRURE LOCK SET, FUEL LID	Non disponible	0,00 €
# 15	48128-14F00-000 48128-14F01-000 4812814F00000	SILENTBLOC SILENBLOC	9,71 €
# 16	48211-14FA0-Y0J 4821114FA0Y0J 4821114FA0Y0J	TAPIS C/C AV D. MAT, FLOOR FRONT RH (GRAY)	Non disponible	0,00 €
# 17	48221-14FA0-Y0J 4822114FA0Y0J 4822114FA0Y0J	TAPIS C/C AV G. MAT, FLOOR FRONT LH (GRAY)	Non disponible	0,00 €
# 18	43650-14FA0-000 4365014FA0000	SUPPORT REPOSE-PIED	Non disponible	0,00 €
# 19	43750-14FA0-000 4375014FA0000	SUPPORT REPOSE-PIED	Non disponible	0,00 €
# 20	01550-06163-000 01550-0616B-000 0155006163000	VIS BOLT	3,42 €
# 21	48231-14FA0-Y0J 4823114FA0Y0J 4823114FA0Y0J	TAPIS C/C AR D. MAT, FLOOR REAR RH (GRAY)	30,67 €
# 22	48241-14FA0-Y0J 4824114FA0Y0J 4824114FA0Y0J	TAPIS C/C AR G. MAT, FLOOR REAR LH (GRAY)	29,48 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au MARCHE PIEDS (MODELE K1/K2) de votre Suzuki de BURGMAN. Nous restons à votre disposition pour toute question.
