PORTE PAQUET (MODELE H / J) REFER TO FIG.34A (G-9) FOR MODEL K/L/M/N/P/R/S

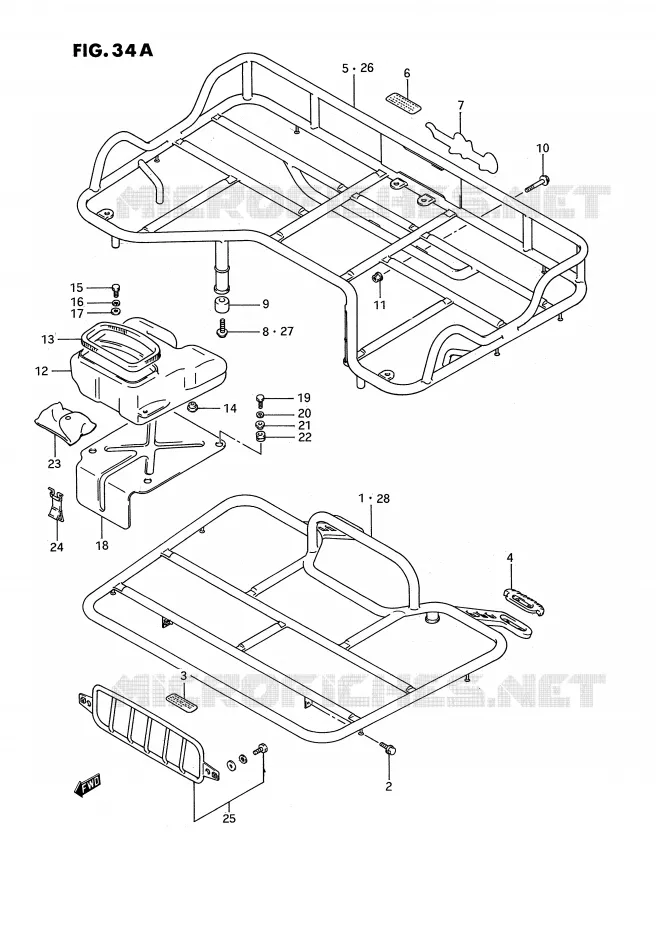

PORTE PAQUET (MODELE K / L / M / N / P / R / S) POUR SUZUKI QUADRUNNER 250 1989

GARDE BOUE AVANT (MODELE H / J / K / L) REFER TO FIG.38A(H-4) FOR MODEL M/N/P/R/S

(1) 46410-19B52-000

CARRIER, FRONT

(1) 46410-39D50-000

CARRIER, FRONT

(2) 01550-0816B-000

VIS
BOLT, BRACE FRONT

(3) 68381-19B01-000

ETIQUETTE
PLATE, CAUTION

(3) 68391-19B01-000

LABEL,REAR CARRIER
LABEL, FRONT CARRIER

(4) 46480-19B00-000

KNEE PAD,FRONT,CARRIER

(5) 46310-19B54-000

CARRIER, REAR

(5) 46310-19B55-000

CARRIER, REAR

(6) 68391-19B01-000

LABEL,REAR CARRIER
PLATE, CAUTION

(6) 68381-19B01-000

ETIQUETTE
LABEL, REAR CARRIER

(7) 68111-47C10-064

EMBLEME
EMBLEM (WHITE)

(7) 68251-41B00-0DU

DISCONTINUED

(8) 01550-0835B-000

VIS
BOLT, FRONT

(9) 46392-19B5V-000

DISTANCE
SPACER 6.1X8X12.5

(10) 09103-08332-000

BOLT
BOLT, REAR

(10) 09103-08395-000

BOULON
BOLT, REAR

(11) 08319-3108A-000

ECROU
NUT, REAR

(12) 47431-19B00-000

BOX,REAR

(13) 92114-19B00-000

MOLDING, REAR BOX

(14) 09250-10033-000

CAP
SCREW

(15) 09100-06067-000

BOULON 6X14
BOLT

(16) 08321-0106A-000

RONDELLE
WASHER, LOCK

(17) 09160-06084-000

WASHER,6.5X18X1.6
WASHER, FENDER & BRACE

(18) 47432-19B02-000

PLATE, HEAT SHIELD

(18) 47432-19B01-000

PLATE, HEAT SHIELD

(19) 01500-06167-000

VIS
BOLT

(20) 08321-01067-000

WASHER,LOCK
.LOCK WASHER

(21) 09169-06040-000

RONDELLE
WASHER

(22) 09320-08511-000

CUSHION

(23) 09800-21075-000

CLAMP WRENCH
TOOL ASSY
TOOL ASSY

(23) 09822-00004-000

CLAMP WRENCH
TOOL ASSY

(24) 09462-00090-000

BAND
BAND, TOOL

(25) 48500-19842-000

HEAD LAMP GUARD SET. BLACK
GUARD SET, HEAD LAMP

(26) 46300-19B02-000

DISCONTINUED

(26) 46300-19B03-000

DISCONTINUED

(27) 01550-0812A-000

VIS
BOLT, BRACE REAR

(28) 46400-19B01-000

DISCONTINUED

(28) 46400-19B02-000

DISCONTINUED

	Référence	Désignation	Qté
# 1	46410-19B52-000 4641019B52000 4641019B52000	CARRIER, FRONT	Non disponible	0,00 €
# 1	46410-19B53-000 4641019B53000	CARRIER, FRONT	Non disponible	0,00 €
# 2	01517-08165-000 01550-0816B-000 0151708165000	VIS BOLT, BRACE FRONT	3,90 €
# 3	68381-19B00-000 68381-19B01-000 6838119B00000	ETIQUETTE PLATE, CAUTION	5,39 €
# 3	68381-24500-000 68391-19B01-000 6838124500000	LABEL, REAR CARRIER LABEL, FRONT CARRIER	5,39 €
# 4	46480-19B00-000 4648019B00000 4648019B00000	KNEE PAD, FRONT, CARRIER	Non disponible	0,00 €
# 5	46310-19B54-000 4631019B54000 4631019B54000	CARRIER, REAR	Non disponible	0,00 €
# 5	46310-19B55-000 4631019B55000 4631019B55000	CARRIER, REAR	Non disponible	0,00 €
# 6	68391-19B00-000 68391-19B01-000 6839119B00000	LABEL, REAR CARRIER PLATE, CAUTION	5,39 €
# 6	68391-24500-000 68381-19B01-000 6839124500000	ETIQUETTE LABEL, REAR CARRIER	5,39 €
# 7	68131-19C20-064 6813119C20064	EMBLEME EMBLEM (WHITE)	Non disponible	0,00 €
# 7	68251-41B00-0DU 6825141B000DU 6825141B000DU	DISCONTINUED	Non disponible	0,00 €
# 8	01517-08356-000 01550-0835B-000 0151708356000	VIS BOLT, FRONT	4,73 €
# 9	46392-19B50-000 4639219B50000	DISTANCE SPACER 6.1X8X12.5	Non disponible	0,00 €
# 10	09103-08082-000 09103-08395-000 0910308082000	BOULON BOLT, REAR	4,66 €
# 10	09103-08332-000 0910308332000 0910308332000	BOLT BOLT, REAR	5,54 €
# 11	08319-31085-000 08319-3108A-000 0831931085000	ECROU NUT, REAR	3,46 €
# 12	47431-19B00-000 4743119B00000 4743119B00000	BOX, REAR	Non disponible	0,00 €
# 13	92114-19B00-000 9211419B00000 9211419B00000	MOLDING, REAR BOX	31,56 €
# 14	09250-10011-000 09250-10033-000 0925010011000	CAP SCREW	2,95 €
# 15	09100-06067-000 0910006067000 0910006067000	BOULON 6X14 BOLT	Non disponible	0,00 €
# 16	08321-21063-000 08321-0106A-000 0832121063000	RONDELLE WASHER, LOCK	2,65 €
# 17	09160-06006-000 09160-06084-000 0916006006000	WASHER, 6.5X18X1.6 WASHER, FENDER & BRACE	2,41 €
# 18	47432-19B02-000 4743219B02000 4743219B02000	PLATE, HEAT SHIELD	48,54 €
# 18	47432-19B01-000 4743219B01000 4743219B01000	PLATE, HEAT SHIELD	Non disponible	0,00 €
# 19	01500-06167-000 0150006167000 0150006167000	VIS BOLT	3,36 €
# 20	08321-21067-000 08321-01067-000 0832121067000	WASHER, LOCK .LOCK WASHER	2,71 €
# 21	09169-06040-000 0916906040000 0916906040000	RONDELLE WASHER	2,57 €
# 22	09320-08030-000 0932008030000	CUSHION	Non disponible	0,00 €
# 23	09800-00343-000 09800-21075-000 0980000343000	CLAMP WRENCH TOOL ASSY TOOL ASSY	18,76 €
# 23	09800-00343-000 09822-00004-000 0980000343000	CLAMP WRENCH TOOL ASSY	5,23 €
# 24	09462-00090-000 0946200090000 0946200090000	BAND BAND, TOOL	Non disponible	0,00 €
# 25	48500-19840-000 48500-19842-000 4850019840000	HEAD LAMP GUARD SET. BLACK GUARD SET, HEAD LAMP	114,17 €
# 26	46300-19B02-000 4630019B02000 4630019B02000	DISCONTINUED	Non disponible	0,00 €
# 26	46300-19B03-000 4630019B03000 4630019B03000	DISCONTINUED	Non disponible	0,00 €
# 27	01517-08126-000 01550-0812A-000 0151708126000	VIS BOLT, BRACE REAR	3,43 €
# 28	46400-19B01-000 4640019B01000 4640019B01000	DISCONTINUED	Non disponible	0,00 €
# 28	46400-19B02-000 4640019B02000 4640019B02000	DISCONTINUED	Non disponible	0,00 €
