POMPE A HUILE POUR SUZUKI TS-ER 250 1996

EMBRAYAGE

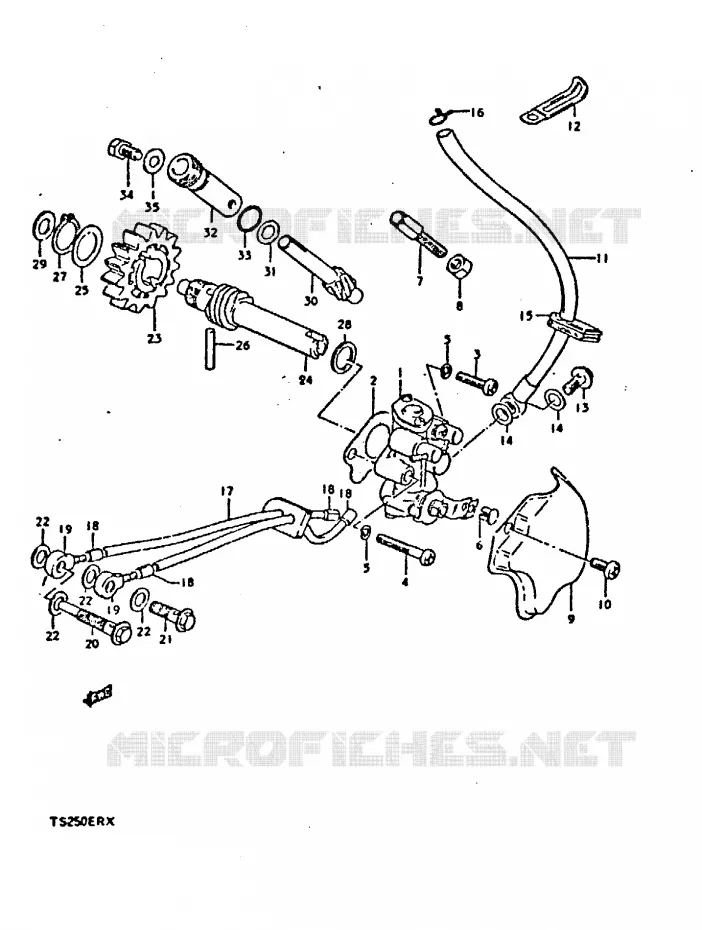

POMPE A HUILE pour Suzuki TS-ER 250 1996
1
(1)  16100-30910-000
16100-30910-000
DISCONTINUED
2
(2)  16731-03101-000
JOINT
WASHER
3
(3)  02112-05167-000
VIS
SCREW, THROTTLE CABLE
4
(4)  02112-35307-000
VIS
SCREW (5*30)
5
(5)  08321-0105A-000
RONDELLE
LOCK WASHER LOCALLY)
6
(6)  16292-03112-000
BARILLET
DISCONTINUED
7
(7)  09119-08014-000
BOLT
8
(8)  08310-00087-000
NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE
9
(9)  11385-30000-000
CAP, INSPECTION
10
(10)  02112-06107-000
VIS
SCREW FIG.28 (E-5) : GSX1100ESD
11
(11)  16810-07520-000
DURIT
DISCONTINUED
12
(12)  09404-10205-000
COLLIER
CLAMP, CLUTCH CABLE
13
(13)  09360-06003-000
UNION
UNION BOLT (6*16)
14
(14)  09168-06004-000
GASKET,6.2X11X1.2
WASHER
15
(15)  09309-08015-000
GROMMET
16
(16)  09401-08401-000
CLAMP
17
(17)  16820-30500-000
HOSE,OIL NO.2
HOSE, OIL OUTLET
18
(18)  09401-04401-000
CLAMP
NUT
19
(19)  09363-02002-000
UNION
DISCONTINUED
20
(20)  09360-06009-000
UNION
UNIONT BOLT (6*38)
21
(21)  09360-06003-000
UNION
UNION BOLT (6*16)
22
(22)  09168-06004-000
GASKET,6.2X11X1.2
WASHER
23
(23)  16321-30030-000
PIGNON
24
(24)  16322-30001-000
DISCONTINUED
25
(25)  09181-14195-000
SHIM,14X24X1.0
WASHER
26
(26)  09261-04005-000
PIN RM250/K3-
PIN 16X10
27
(27)  08331-3114A-000
CIRCLIP
28
(28)  08211-12202-000
WASHER,THRUST
WASHER
29
(29)  08221-08166-000
WASHER
30
(30)  26431-30000-000
26431-30000-000
DISCONTINUED
(30)  26431-30001-000
GEAR, TACHO. DRIVEN (NT:9)
31
(31)  09160-08003-000
WASHER 8X13.7X1
WASHER
32
(32)  26441-30000-000
SLEEVE, TACHO. GEAR (L:52)
(32)  26441-48000-000
BAGUE
SLEEVE, TACHO. GEAR (L:51)
33
(33)  09280-10001-000
O RING,D:1.3,ID:9.6
O RING
34
(34)  09135-06501-000
BOULON
BOLT
35
(35)  08322-0106A-000
RONDELLE
RONDELLE *
Référence Désignation Prix Unitaire TTC Qté
# 1

16100-30910-000
1610030910000

1610030910000
16100-30910-000
DISCONTINUED
Non disponible
# 2

16731-03101-000
1673103101000

1673103101000
JOINT
WASHER
# 3

02112-05168-000

02112-05167-000
 0211205168000
VIS
SCREW, THROTTLE CABLE
# 4

02112-05308-000

02112-35307-000
 0211205308000
VIS
SCREW (5*30)
# 5

08321-21058-000

08321-0105A-000
 0832121058000
RONDELLE
LOCK WASHER LOCALLY)
# 6

16292-03111-000

16292-03112-000
 1629203111000
BARILLET
DISCONTINUED
# 7

09119-08014-000
0911908014000

0911908014000
BOLT
# 8

08310-12088-000

08310-00087-000
 0831012088000
NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE
# 9

11385-30000-000
1138530000000

1138530000000
CAP, INSPECTION
Non disponible
# 10

02112-06108-000

02112-06107-000
 0211206108000
VIS
SCREW FIG.28 (E-5) : GSX1100ESD
# 11

16810-30500-000

1681030500000
DURIT
DISCONTINUED
Non disponible
# 12

09404-10403-000

09404-10205-000
 0940410403000
COLLIER
CLAMP, CLUTCH CABLE
# 13

09360-06003-000
0936006003000

0936006003000
UNION
UNION BOLT (6*16)
# 14

09168-06004-000
0916806004000

0916806004000
GASKET, 6.2X11X1.2
WASHER
# 15

09309-08002-000

09309-08015-000
 0930908002000
GROMMET
# 16

09401-08401-000
0940108401000

0940108401000
CLAMP
# 17

16820-30500-000
1682030500000

1682030500000
HOSE, OIL NO.2
HOSE, OIL OUTLET
Non disponible
# 18

09401-04401-000
0940104401000

0940104401000
CLAMP
NUT
# 19

09363-02001-000

09363-02002-000
 0936302001000
UNION
DISCONTINUED
# 20

09360-06009-000
0936006009000

0936006009000
UNION
UNIONT BOLT (6*38)
# 21

09360-06003-000
0936006003000

0936006003000
UNION
UNION BOLT (6*16)
# 22

09168-06004-000
0916806004000

0916806004000
GASKET, 6.2X11X1.2
WASHER
# 23

16321-30030-000
1632130030000

1632130030000
PIGNON
Non disponible
# 24

16322-30001-000
1632230001000

1632230001000
DISCONTINUED
Non disponible
# 25

08211-14241-000

09181-14195-000
 0821114241000
SHIM, 14X24X1.0
WASHER
# 26

09261-04005-000
0926104005000

0926104005000
PIN RM250/K3-
PIN 16X10
# 27

08331-11149-000

08331-3114A-000
 0833111149000
CIRCLIP
# 28

08211-12202-000
0821112202000

0821112202000
WASHER, THRUST
WASHER
# 29

08221-08166-000
0822108166000

0822108166000
WASHER
Non disponible
# 30

26431-30000-000
2643130000000

2643130000000
26431-30000-000
DISCONTINUED
Non disponible
# 30

26431-30001-000
2643130001000

2643130001000
GEAR, TACHO. DRIVEN (NT:9)
Non disponible
# 31

09160-08003-000
0916008003000

0916008003000
WASHER 8X13.7X1
WASHER
# 32

26441-30000-000
2644130000000

2644130000000
SLEEVE, TACHO. GEAR (L:52)
Non disponible
# 32

26441-48000-000
2644148000000

2644148000000
BAGUE
SLEEVE, TACHO. GEAR (L:51)
Non disponible
# 33

09280-10001-000
0928010001000

0928010001000
O RING, D:1.3, ID:9.6
O RING
# 34

09135-06002-000

09135-06501-000
 0913506002000
BOULON
BOLT
# 35

08322-21068-000

0832221068000
RONDELLE
RONDELLE *
Non disponible
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !

Pièces d'origine pour Suzuki 250 TS-ER 1996
