ROUE ARRIERE (MODELE K / L / M) REFER TO FIG.40A(J-13) FOR MODEL N/S/T

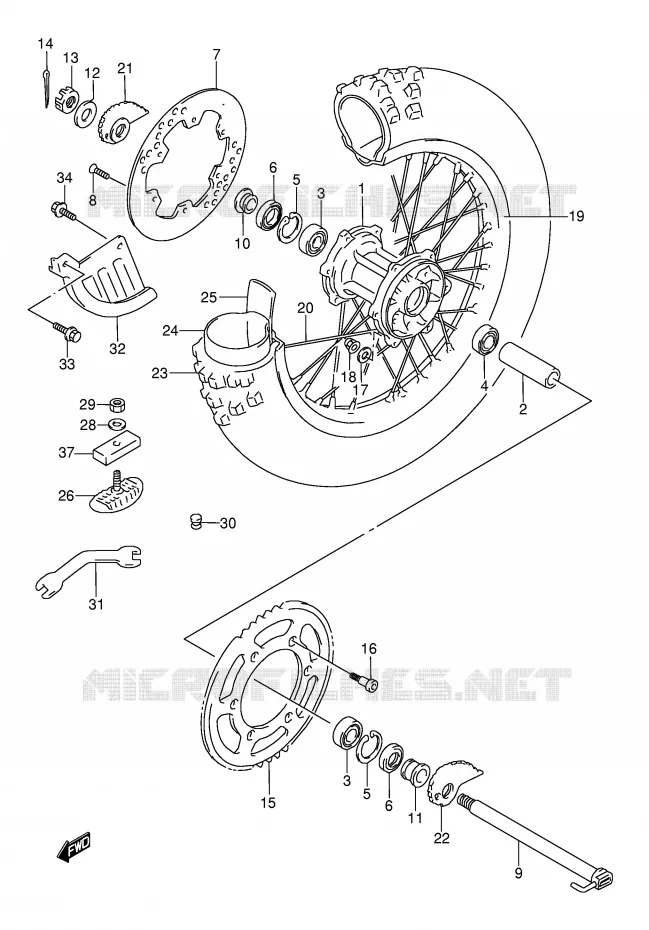

ROUE ARRIERE (MODELE N / S / T) POUR SUZUKI RMX 250 1989

ETRIER DE FREIN ARRIERE (MODELE K) REFER TO FIG.41A(K- 3) FOR MODEL L/M

(1) 64110-28C01-000

MOYEU
HUB, REAR

(2) 64731-00B30-000

ENTRETOISE
SPACER 15.3X21.7X65

(3) 08133-62047-000

BALL BEARING NTN
BEARING

(3) 08133-62047-000

BALL BEARING NTN
BEARING

(4) 08133-60047-000

BEARING
BEARING, REAR HUB,LH

(5) 08331-41479-000

CIRCLIP

(5) 08331-41479-000

CIRCLIP

(5) 08331-41479-000

CIRCLIP
CIRCLIP

(5) 08331-41479-000

CIRCLIP
CIRCLIP

(6) 09283-26019-000

SEAL,DUST,26X47X5
BAGUE

(6) 09283-26019-000

SEAL,DUST,26X47X5
BAGUE

(7) 69211-43D00-000

DISQUE DE FREIN ARRIERE
DISC, REAR BRAKE

(8) 59421-29E00-000

BOULON
SCREW

(8) 09120-06014-000

VIS
SCREW

(9) 64710-05D00-000

AXE
AXLE, REAR

(10) 64741-05D00-000

ENTRETOISE
SPACER 10X18X18.4

(11) 64751-05D00-000

ENTRETOISE
SPACER, LH

(12) 09160-19022-000

WASHER

(13) 08314-40187-000

NUT
NUT 18MM

(13) 08314-4018A-000

ECROU
NUT

(14) 04111-4030A-000

GOUPILLE
PIN, COTTER

(15) 64511-28E00-000

COURONNE
SPROCKET, REAR (NT:49)

(15) 64511-36E00-000

COURONNE AR (50)
SPROCKET, REAR (NT:50)

(15) 64511-40261-000

COURONNE
SPROCKET, REAR (NT:51)

(15) 64511-00B21-000

COURONNE
SPROCKET, REAR (NT:51)

(15) 64511-00B12-000

COURONNE
SPROCKET, REAR (NT:50)

(15) 64511-00B01-000

COURONNE
SPROCKET, REAR (NT:49)

(16) 09120-08004-000

SCREW

(17) 09164-08011-000

WASHER

(18) 08319-31087-000

NUT

(19) 65311-28C01-000

JANTE
RIM, REAR WHEEL (2.15X18AL)

(20) 65320-26C00-000

RAYON, ROUE
SPOKE ASSY, REAR WHEEL

(21) 61410-05D00-000

TENDEUR DE CHAINE

(22) 61420-05D00-000

TENDEUR DE CHAINE

(23) 65100-05D00-000

TIRE, REAR (110/100-18) (BRIDGESTONE)

(23) 65100-05D10-000

TIRE, REAR (110/100-18) (BRIDGESTONE)

(24) 65200-29E10-000

CHAMBRE A AIR

(25) 55261-26F10-000

PROTECTOR,INNER TUBE
PROTECTOR

(26) 65270-28E00-000

CROCHET
STOPPER, BEAD

(27) 65271-27C00-000

CAOUTCHOUC
CUSHION, BEAD STOPPER

(28) 08322-0108A-000

RONDELLE
WASHER

(29) 08310-0008B-000

ECROU
NUT

(30) 09250-08013-000

CAP

(31) 09813-00134-000

SPANNER
SPANNER, OPEN

(32) 69200-28C00-000

PROTECTION
COVER, DISC

(33) 01550-0620B-000

VIS
BOLT, FRONT

(33) 09103-06286-000

BOULON
BOLT, FRONT

(34) 01550-0612B-000

VIS
BOLT, REAR

	Référence	Désignation	Qté
# 1	64110-28C01-000 6411028C01000 6411028C01000	MOYEU HUB, REAR	344,41 €
# 2	64731-00B30-000 6473100B30000 6473100B30000	ENTRETOISE SPACER 15.3X21.7X65	Non disponible	0,00 €
# 3	08133-62047-000 0813362047000 0813362047000	BALL BEARING NTN BEARING	39,92 €
# 4	08123-60047-000 08133-60047-000 0812360047000	BEARING BEARING, REAR HUB, LH	39,12 €
# 5	08331-41478-000 08331-41479-000 0833141478000	CIRCLIP	3,46 €
# 6	09283-26019-000 0928326019000 0928326019000	SEAL, DUST, 26X47X5 BAGUE	14,08 €
# 7	69211-43D00-000 6921143D00000 6921143D00000	DISQUE DE FREIN ARRIERE DISC, REAR BRAKE	162,76 €
# 8	09120-06011-000 09120-06014-000 0912006011000	VIS SCREW	3,46 €
# 8	59421-29E00-000 5942129E00000 5942129E00000	BOULON SCREW	5,76 €
# 9	64710-05D00-000 6471005D00000 6471005D00000	AXE AXLE, REAR	Non disponible	0,00 €
# 10	64741-05D00-000 6474105D00000 6474105D00000	ENTRETOISE SPACER 10X18X18.4	22,72 €
# 11	64751-05D00-000 6475105D00000 6475105D00000	ENTRETOISE SPACER, LH	22,49 €
# 12	09160-19022-000 0916019022000 0916019022000	WASHER	6,96 €
# 13	08314-40183-000 08314-4018A-000 0831440183000	ECROU NUT	6,98 €
# 13	08314-41188-000 08314-40187-000 0831441188000	NUT NUT 18MM	8,11 €
# 14	04111-40308-000 04111-4030A-000 0411140308000	GOUPILLE PIN, COTTER	1,94 €
# 15	64511-00B01-000 6451100B01000 6451100B01000	COURONNE SPROCKET, REAR (NT:49)	79,37 €
# 15	64511-00B12-000 6451100B12000 6451100B12000	COURONNE SPROCKET, REAR (NT:50)	92,23 €
# 15	64511-00B21-000 6451100B21000 6451100B21000	COURONNE SPROCKET, REAR (NT:51)	93,66 €
# 15	64511-15D20-000 64511-36E00-000 6451115D20000	COURONNE AR (50) SPROCKET, REAR (NT:50)	171,38 €
# 15	64511-28E00-000 6451128E00000 6451128E00000	COURONNE SPROCKET, REAR (NT:49)	171,90 €
# 15	64511-40261-000 6451140261000 6451140261000	COURONNE SPROCKET, REAR (NT:51)	152,02 €
# 16	09120-08004-000 0912008004000 0912008004000	SCREW	3,43 €
# 17	09164-08011-000 0916408011000 0916408011000	WASHER	3,79 €
# 18	08319-31087-000 0831931087000 0831931087000	NUT	3,43 €
# 19	65311-28C00-000 6531128C00000	JANTE RIM, REAR WHEEL (2.15X18AL)	Non disponible	0,00 €
# 20	65320-26C00-000 6532026C00000 6532026C00000	RAYON, ROUE SPOKE ASSY, REAR WHEEL	Non disponible	0,00 €
# 21	61410-05D00-000 6141005D00000 6141005D00000	TENDEUR DE CHAINE	Non disponible	0,00 €
# 22	61420-05D00-000 6142005D00000 6142005D00000	TENDEUR DE CHAINE	Non disponible	0,00 €
# 23	65100-05D00-000 6510005D00000 6510005D00000	TIRE, REAR (110/100-18) (BRIDGESTONE)	Non disponible	0,00 €
# 23	65100-05D10-000 6510005D10000 6510005D10000	TIRE, REAR (110/100-18) (BRIDGESTONE)	Non disponible	0,00 €
# 24	65200-29E10-000 6520029E10000 6520029E10000	CHAMBRE A AIR	Non disponible	0,00 €
# 25	55261-11010-000 55261-26F10-000 5526111010000	PROTECTOR, INNER TUBE PROTECTOR	5,60 €
# 26	65270-28E00-000 6527028E00000 6527028E00000	CROCHET STOPPER, BEAD	54,96 €
# 27	65271-27C00-000 6527127C00000 6527127C00000	CAOUTCHOUC CUSHION, BEAD STOPPER	8,48 €
# 28	08322-01083-000 08322-0108A-000 0832201083000	RONDELLE WASHER	2,30 €
# 29	08310-00083-000 08310-0008B-000 0831000083000	ECROU NUT	3,23 €
# 30	09250-08013-000 0925008013000 0925008013000	CAP	3,62 €
# 31	09813-00039-000 09813-00134-000 0981300039000	SPANNER SPANNER, OPEN	6,50 €
# 32	69231-28C00-000 69200-28C00-000 6923128C00000	PROTECTION COVER, DISC	34,34 €
# 33	01550-06203-000 01550-0620B-000 0155006203000	VIS BOLT, FRONT	3,46 €
# 33	09103-06130-000 09103-06286-000 0910306130000	BOULON BOLT, FRONT	2,78 €
# 34	01550-06123-000 01550-0612B-000 0155006123000	VIS BOLT, REAR	3,46 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
