CADRE - SELLE (MODELE P) REFER TO FIG.16A(D-5) FOR MODEL R/S

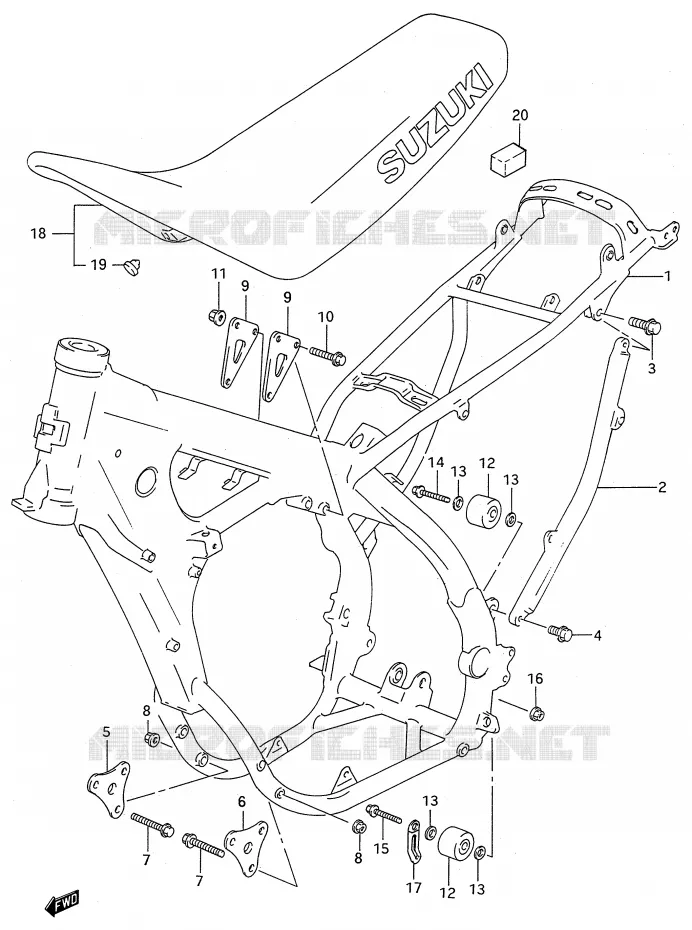

CADRE - SELLE (MODELE R / S) POUR SUZUKI RM 250 1993

RESERVOIR D'ESSENCE (MODELE P / R) REFER TO FIG.19A(D-9) FOR MODEL S

(1) 41100-28E10-24K

41100-28E10-24K
FRAME SET (CHARCOAL)

(1) 41100-28E20-24K

CADRE

(2) 41670-28E01-000

RENFORT LATERAL DE CADRE
TUBE, FRAME SIDE LH

(3) 01560-0820A-000

VIS
BOLT, UPPER

(4) 01560-0816B-000

VIS
BOLT, LOWER

(5) 41991-28E10-000

SUPPORT MOTEUR

(6) 41992-28E11-000

PLATE
PLATE, ENGINE MOUNT FRONT LH

(7) 09103-08339-000

BOLT

(7) 09103-08339-000

BOLT

(7) 09103-08339-000

BOLT
BOLT

(7) 09103-08339-000

BOLT
BOLT

(8) 09159-08034-000

NUT

(8) 09159-08034-000

NUT

(9) 41993-28E10-000

SUPPORT MOTEUR

(9) 41993-28E10-000

SUPPORT MOTEUR

(10) 09103-08043-000

BOLT 8X45
BOLT

(11) 09159-08067-000

NUT 8MM
NUT

(12) 43910-27C11-000

CAGE A AIGUILLES

(12) 43910-27C11-000

CAGE A AIGUILLES

(13) 08211-08121-000

WASHER,THRUST
WASHER

(13) 08211-08121-000

WASHER,THRUST
WASHER

(13) 08211-08121-000

WASHER,THRUST
WASHER

(13) 08211-08121-000

WASHER,THRUST
WASHER

(14) 09103-08083-000

BOLT 8X41
BOLT, UPPER

(15) 09103-08043-000

BOLT 8X45
BOLT, UPPER

(16) 08319-31087-000

NUT
NUT,LOWER

(17) 09404-08420-000

CLAMP,L:137
CLAMP

(18) 45100-28E12-D6Z

SELLE
SEAT SET

(19) 09329-10001-000

CUSHION

(20) 45299-28E00-000

CAOUTCHOUC
CUSHION

	Référence	Désignation	Qté
# 1	41100-28E10-24K 4110028E1024K 4110028E1024K	41100-28E10-24K FRAME SET (CHARCOAL)	Non disponible	0,00 €
# 1	41100-28E20-24K 4110028E2024K 4110028E2024K	CADRE	Non disponible	0,00 €
# 2	41670-28E01-000 4167028E01000 4167028E01000	RENFORT LATERAL DE CADRE TUBE, FRAME SIDE LH	Non disponible	0,00 €
# 3	01560-08203-000 01560-0820A-000 0156008203000	VIS BOLT, UPPER	3,23 €
# 4	01560-08163-000 01560-0816B-000 0156008163000	VIS BOLT, LOWER	4,12 €
# 5	41991-28E10-000 4199128E10000 4199128E10000	SUPPORT MOTEUR	48,62 €
# 6	41992-28E10-000 4199228E10000	PLATE PLATE, ENGINE MOUNT FRONT LH	Non disponible	0,00 €
# 7	09103-08170-000 09103-08339-000 0910308170000	BOLT	5,42 €
# 8	09159-08034-000 0915908034000 0915908034000	NUT	2,39 €
# 9	41993-28E10-000 4199328E10000 4199328E10000	SUPPORT MOTEUR	Non disponible	0,00 €
# 10	09103-08043-000 0910308043000 0910308043000	BOLT 8X45 BOLT	4,75 €
# 11	09159-08067-000 0915908067000 0915908067000	NUT 8MM NUT	8,47 €
# 12	43910-27C11-000 4391027C11000 4391027C11000	CAGE A AIGUILLES	72,36 €
# 13	08211-08121-000 0821108121000 0821108121000	WASHER, THRUST WASHER	2,78 €
# 14	09103-08083-000 0910308083000 0910308083000	BOLT 8X41 BOLT, UPPER	5,44 €
# 15	09103-08043-000 0910308043000 0910308043000	BOLT 8X45 BOLT, UPPER	4,75 €
# 16	08319-31087-000 0831931087000 0831931087000	NUT NUT, LOWER	3,43 €
# 17	09404-08420-000 0940408420000 0940408420000	CLAMP, L:137 CLAMP	4,26 €
# 18	45100-28E10-A5K 4510028E10A5K	SELLE SEAT SET	Non disponible	0,00 €
# 19	09329-10001-000 0932910001000 0932910001000	CUSHION	3,05 €
# 20	45299-28E00-000 4529928E00000 4529928E00000	CAOUTCHOUC CUSHION	6,26 €
