CYLINDRE (MODELE K / L) REFER TO FIG.1A (B-4) FOR MODEL M/N

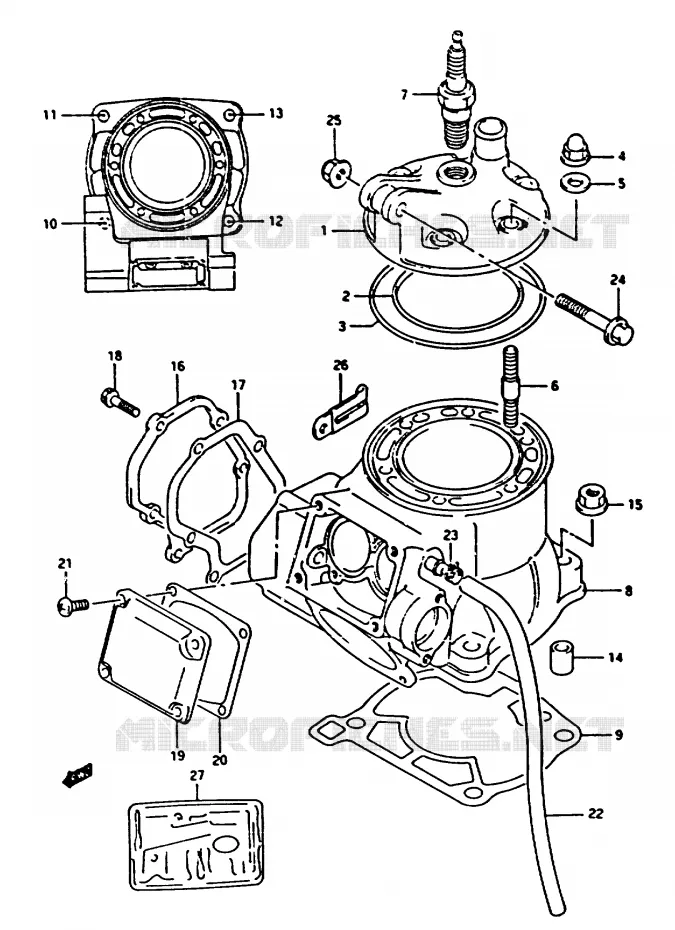

CYLINDRE (MODELE M / N) POUR SUZUKI RM 250 1989

VALVE D'ECHAPPEMENT

(1) 11111-28C30-000

TETE DE CYLINDRE
HEAD, CYLINDER

(2) 11147-28C20-000

JOINT TORIQUE
O RING,CYLINDER HEAD NO.1

(3) 11148-28C20-000

JOINT TORIQUE
O RING,CYLINDER HEAD NO.2

(4) 09159-08074-000

NUT

(5) 09168-08021-000

GASKET,8.5X17X2.3
WASHER

(6) 09108-08231-000

STUD BOLT
STUD BOLT (L:30)

(7) 09482-00499-000

SPARK PLUG R4118S-8

(7) 09482-00511-000

PLUG,SPARK,R6918B-7
SPARK PLUG (NGK,BR8EV)

(7) 09482-00208-000

SPARK PLUG B8EGV
SPARK PLUG (NGK,B8EGV)

(8) 11200-28830-000

CYLINDRE

(8) 11200-28860-000

CYLINDRE
CYLINDER

(9) 11241-28C11-000

JOINT DE CYLINDRE
GASKET, CYLINDER

(10) 01421-1030A-000

GOUJON
BOLT,STUD

(11) 01421-1035A-000

GOUJON
BOLT,STUD

(12) 01421-1040A-000

GOUJON
BOLT,STUD

(13) 01421-10453-000

01421-10453-000
BOLT,STUD

(14) 09206-13017-000

COLLAR,13X10.4X20
PIN * GASKET SET : SEE FIG.100(L-8

(15) 08316-10107-000

NUT
NUT, FRONT WHEEL

(16) 11231-28C20-000

CARTER
COVER,CYLINDER NO.1

(17) 11233-28C21-000

JOINT
GASKET, CYLINDER COVER NO.1

(18) 01547-06167-000

VIS
BOLT

(19) 11248-28C20-000

COUVERCLE

(20) 11238-05D01-000

JOINT
GASKET, CYLINDER COVER NO.2

(21) 02112-05167-000

VIS
SCREW, THROTTLE CABLE

(22) 09343-09501-000

HOSE
HOSE,EX VALVE BREATHER

(23) 09401-12405-000

CLIP

(24) 09103-08043-000

BOLT 8X45
BOLT

(25) 09159-08067-000

NUT 8MM
NUT

(25) 09159-08034-000

NUT

(26) 09404-06039-000

CLAMP,L:65
MAG LEAD WIRE CLAMP (L:50)

(27) 11401-28824-000

POCHETTE DE JOINTS
GASKET SET

	Référence	Désignation	Qté
# 1	11111-28C20-000 1111128C20000	TETE DE CYLINDRE HEAD, CYLINDER	Non disponible	0,00 €
# 2	11147-28C20-000 1114728C20000 1114728C20000	JOINT TORIQUE O RING, CYLINDER HEAD NO.1	20,68 €
# 3	11148-28C20-000 1114828C20000 1114828C20000	JOINT TORIQUE O RING, CYLINDER HEAD NO.2	9,92 €
# 4	09159-08074-000 0915908074000 0915908074000	NUT	8,22 €
# 5	09168-08021-000 0916808021000 0916808021000	GASKET, 8.5X17X2.3 WASHER	3,79 €
# 6	09108-08227-000 09108-08231-000 0910808227000	STUD BOLT STUD BOLT (L:30)	5,09 €
# 7	09482-00499-000 0948200499000 0948200499000	SPARK PLUG R4118S-8	20,75 €
# 7	09482-00114-000 0948200114000	PLUG, SPARK, R6918B-7 SPARK PLUG (NGK, BR8EV)	Non disponible	0,00 €
# 7	09482-00208-000 0948200208000 0948200208000	SPARK PLUG B8EGV SPARK PLUG (NGK, B8EGV)	Non disponible	0,00 €
# 8	11200-28830-000 1120028830000 1120028830000	CYLINDRE	812,53 €
# 8	11200-28840-000 1120028840000	CYLINDRE CYLINDER	Non disponible	0,00 €
# 9	11241-28C10-000 11241-28C11-000 1124128C10000	JOINT DE CYLINDRE GASKET, CYLINDER	20,24 €
# 10	01421-10308-000 01421-1030A-000 0142110308000	GOUJON BOLT, STUD	3,59 €
# 11	01421-10358-000 01421-1035A-000 0142110358000	GOUJON BOLT, STUD	2,74 €
# 12	01421-10408-000 01421-1040A-000 0142110408000	GOUJON BOLT, STUD	3,19 €
# 13	01421-10456-000 0142110456000	01421-10453-000 BOLT, STUD	Non disponible	0,00 €
# 14	09206-13006-000 09206-13017-000 0920613006000	COLLAR, 13X10.4X20 PIN * GASKET SET : SEE FIG.100(L-8	9,73 €
# 15	08316-16108-000 08316-10107-000 0831616108000	NUT NUT, FRONT WHEEL	3,86 €
# 16	11231-28C20-000 1123128C20000 1123128C20000	CARTER COVER, CYLINDER NO.1	Non disponible	0,00 €
# 17	11233-28C20-000 1123328C20000	JOINT GASKET, CYLINDER COVER NO.1	Non disponible	0,00 €
# 18	01547-06167-000 0154706167000 0154706167000	VIS BOLT	2,39 €
# 19	11248-28C20-000 1124828C20000 1124828C20000	COUVERCLE	Non disponible	0,00 €
# 20	11238-28C00-000 1123828C00000	JOINT GASKET, CYLINDER COVER NO.2	Non disponible	0,00 €
# 21	02112-05168-000 02112-05167-000 0211205168000	VIS SCREW, THROTTLE CABLE	2,88 €
# 22	09343-09501-000 0934309501000 0934309501000	HOSE HOSE, EX VALVE BREATHER	14,76 €
# 23	09401-12407-000 09401-12405-000 0940112407000	CLIP	3,23 €
# 24	09103-08043-000 0910308043000 0910308043000	BOLT 8X45 BOLT	4,75 €
# 25	09159-08034-000 0915908034000 0915908034000	NUT	2,39 €
# 25	09159-08067-000 0915908067000 0915908067000	NUT 8MM NUT	8,47 €
# 26	09404-06401-000 09404-06039-000 0940406401000	CLAMP, L:65 MAG LEAD WIRE CLAMP (L:50)	2,06 €
# 27	11401-28820-000 1140128820000	POCHETTE DE JOINTS GASKET SET	Non disponible	0,00 €
