Cylindrée

Modèle

Année

Finition

Catalogue pièces

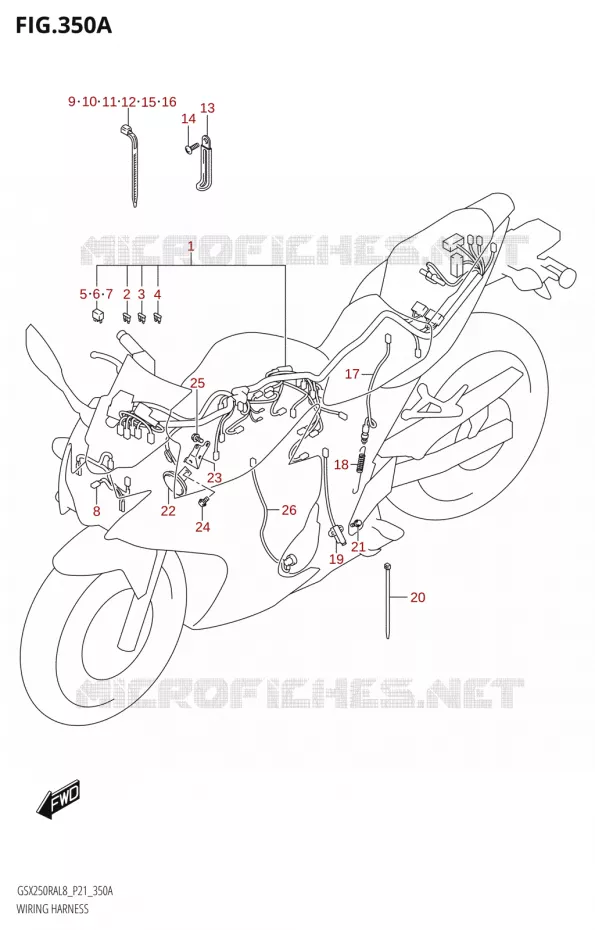

Vue éclatée

FEU ARRIERE

FAISCEAU ELECTRIQUE POUR SUZUKI INAZUMA 250 2018

JEU DE SERRURES

(1) 36610-20K40-000

FAISCEAU
HARNESS,WIRING

(2) 09481-10504-000

FUSE
.FUSE(10A)

(3) 09481-15504-000

FUSE
.FUSE(15A)

(4) 09481-25504-000

FUSE
.FUSE(25A)

(5) 38860-42J00-000

.RELAY ASSY

(6) 38860-42J00-000

.RELAY ASSY

(7) 38860-42J00-000

.RELAY ASSY

(8) 36620-20K00-000

FAISCEAU
HARNESS,WIRING NO.2

(9) 09407-22403-000

CLAMP
CLAMP(L:190)

(9) 09407-22403-000

CLAMP
CLAMP(L:190)
CLAMP

(10) 36990-32G10-000

CLIP
CLAMP,WIRING HARNESS

(11) 36990-32G20-000

CLIP
CLAMP,WIRING HARNESS(L:125)

(12) 36990-32G30-000

CLIP
CLAMP,WIRING HARNESS

(13) 09404-06039-000

CLAMP,L:65
CLAMP(L:45)

(13) 09404-06039-000

CLAMP,L:65
CLAMP(L:45)
CLAMP,L:65

(14) 03541-0516A-000

VIS
SCREW

(15) 36990-48H00-000

CLIP
CLAMP,WIRING HARNESS

(16) 36990-45H30-000

CLIP
CLAMP,WIRING HARNESS

(17) 37740-45D00-000

CONTACTEUR
SWITCH ASSY,STOP LAMP

(17) 37740-45D00-000

CONTACTEUR
SWITCH ASSY,STOP LAMP
CONTACTEUR

(18) 43232-20K00-000

RESSORT
SPRING,BRAKE LAMP SWITCH

(19) 37840-18J01-000

CONTACTEUR
SWITCH ASSY,SIDE STAND

(19) 37840-18J01-000

CONTACTEUR
SWITCH ASSY,SIDE STAND
CONTACTEUR

(20) 09407-25402-000

CLAMP(L:248)

(21) 01550-0620B-000

VIS
BOLT

(22) 38500-48H31-000

AVERTISSEUR
HORN ASSY

(22) 38500-48H31-000

AVERTISSEUR
HORN ASSY
AVERTISSEUR

(23) 38590-48H10-000

SUPPORT
PLATE,HORN

(24) 01550-0812B-000

VIS
BOLT

(25) 01550-0612B-000

VIS
BOLT(L:12)

(26) 36851-20K01-000

FAISCEAU
WIRE,OIL PRESSURE SWITCH LEAD

(26) 36851-20K01-000

FAISCEAU
WIRE,OIL PRESSURE SWITCH LEAD
FAISCEAU

	Référence	Désignation	Qté
# 1	36610-20K40-000 3661020K40000 3661020K40000	FAISCEAU HARNESS, WIRING	1 069,48 €
# 2	09481-10504-000 0948110504000 0948110504000	FUSE .FUSE(10A)	2,48 €
# 3	09481-15504-000 0948115504000 0948115504000	FUSE .FUSE(15A)	2,34 €
# 4	09481-25504-000 0948125504000 0948125504000	FUSE .FUSE(25A)	2,22 €
# 5	38860-42J00-000 3886042J00000 3886042J00000	.RELAY ASSY	Non disponible	0,00 €
# 6	38860-42J00-000 3886042J00000 3886042J00000	.RELAY ASSY	Non disponible	0,00 €
# 7	38860-42J00-000 3886042J00000 3886042J00000	.RELAY ASSY	Non disponible	0,00 €
# 8	36620-20K00-000 3662020K00000 3662020K00000	FAISCEAU HARNESS, WIRING NO.2	46,15 €
# 9	09407-19401-000 09407-22403-000 0940719401000	CLAMP CLAMP(L:190)	3,11 €
# 10	36990-32G10-000 3699032G10000 3699032G10000	CLIP CLAMP, WIRING HARNESS	2,41 €
# 11	36990-32G20-000 3699032G20000 3699032G20000	CLIP CLAMP, WIRING HARNESS(L:125)	2,52 €
# 12	36990-32G30-000 3699032G30000 3699032G30000	CLIP CLAMP, WIRING HARNESS	2,41 €
# 13	09404-06206-000 09404-06039-000 0940406206000	CLAMP, L:65 CLAMP(L:45)	2,06 €
# 14	03541-0516A-000 035410516A000 035410516A000	VIS SCREW	1,13 €
# 15	36990-48H00-000 3699048H00000 3699048H00000	CLIP CLAMP, WIRING HARNESS	3,12 €
# 16	36990-45H30-000 3699045H30000 3699045H30000	CLIP CLAMP, WIRING HARNESS	2,60 €
# 17	37740-20K00-000 37740-45D00-000 3774020K00000	CONTACTEUR SWITCH ASSY, STOP LAMP	16,69 €
# 18	43232-20K00-000 4323220K00000 4323220K00000	RESSORT SPRING, BRAKE LAMP SWITCH	4,90 €
# 19	37840-18J00-000 37840-18J01-000 3784018J00000	CONTACTEUR SWITCH ASSY, SIDE STAND	62,96 €
# 20	09407-25402-000 0940725402000 0940725402000	CLAMP(L:248)	6,34 €
# 21	01550-0620B-000 015500620B000 015500620B000	VIS BOLT	3,46 €		Stop affaire 3,46 €
# 22	38500-48H30-000 38500-48H31-000 3850048H30000	AVERTISSEUR HORN ASSY	16,69 €
# 23	38590-48H10-000 3859048H10000 3859048H10000	SUPPORT PLATE, HORN	5,86 €
# 24	01550-0812B-000 015500812B000 015500812B000	VIS BOLT	3,94 €
# 25	01550-0612B-000 015500612B000 015500612B000	VIS BOLT(L:12)	3,46 €
# 26	36851-20K00-000 36851-20K01-000 3685120K00000	FAISCEAU WIRE, OIL PRESSURE SWITCH LEAD	15,35 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
