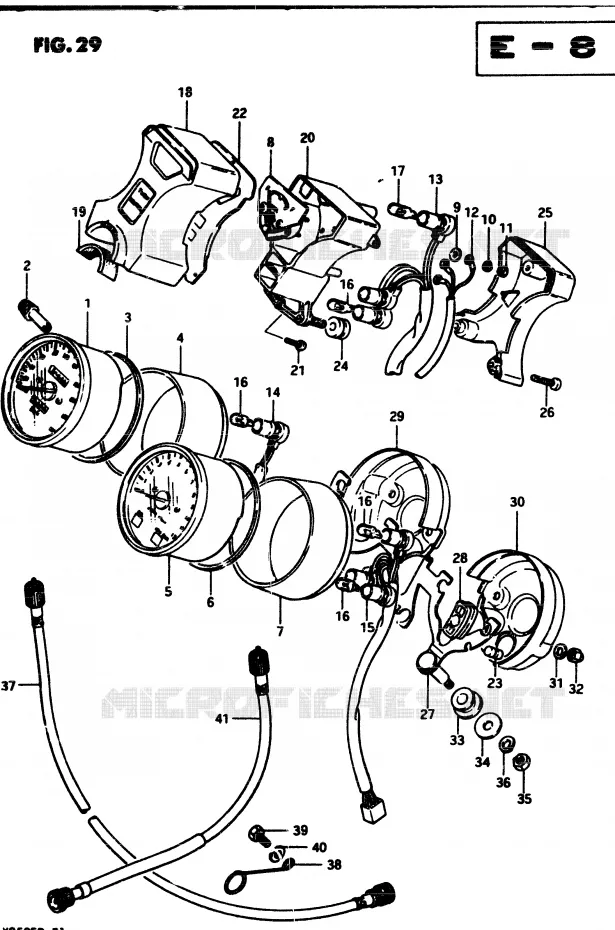

Vue éclatée

PARTIE ELECTRIQUE

COMPTEUR (MODELE Z) POUR SUZUKI GSX 250 1983

COMPTEUR (MODELE D)

(1) 34110-34360-000

34110-33200-000
COMPTEUR

(1) 34110-33231-000

34110-33230-000
SPEEDOMETER (MILE/KILO)

(2) 34980-45020-000

BOUTON

(3) 34189-45300-000

SILENTBLOC
CUSHION

(4) 34151-33220-000

BOITIER

(5) 34210-45360-000

COMPTE-TOURS
TACHOMETER

(6) 34189-45300-000

SILENTBLOC
CUSHION

(7) 34251-33220-000

SUPPORT

(8) 34320-11500-000

34320-11500-000
FUELMETER

(9) 34384-33220-000

RONDELLE
WASHER

(10) 09162-03001-000

WASHER,LOCK
.LOCK WASHER

(11) 08310-0003B-000

ECROU
NUT

(12) 34378-33220-000

34378-33220-000
LEAD WIRE, FUELMETER

(13) 36325-11500-000

FAISCEAU

(14) 34173-44310-000

34173-44310-000
SOCKET, SPEEDOMETER

(15) 34273-33220-000

FAISCEAU

(16) 09471-12082-000

BULB
BULB (12V,3.4W)

(17) 09471-12077-000

BULB,12V1.7W(STANLEY,WB121)
BULB (12V,1.7W)

(18) 36381-11500-000

BOITIER

(19) 34993-47000-000

SEAL

(20) 36382-11500-000

BOX, PILOT

(21) 35625-01A00-000

VIS
SCREW

(22) 36386-11500-000

PANEL

(23) 34191-44310-000

CAOUTCHOUC
CUSHION

(24) 36384-45300-000

CUSHION

(25) 36383-11500-000

BOITIER

(26) 02112-0416A-000

VIS
.SCREW

(27) 34950-44400-000

SUPPORT
BRACKET

(28) 34189-44310-000

34189-44310-000
CUSHION

(29) 34193-33221-000

COUVERCLE

(30) 34293-33221-000

ENJOLIVEUR
COUVERCLE

(31) 08322-01057-000

WASHER
LOCK WASHER

(32) 08313-1005A-000

ECROU
NUT

(33) 34956-31001-000

CAOUTCHOUC
CUSHION

(34) 09160-08135-000

WASHER,8.5X28X1.6
TANK FITTING WASHER (8.5X29X1.6)

(35) 08310-00087-000

NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(36) 08321-01087-000

LOCK WASHER
.8MM LOCK WASHER, RH

(37) 34910-44401-000

CABLE

(38) 34938-45100-000

CLIP
CLAMP

(39) 01500-06167-000

VIS
BOLT, FENDER REAR

(40) 08322-0106A-000

RONDELLE
RONDELLE *

(41) 34940-38301-000

CABLE
CABLE, TACHOMETER

	Référence	Désignation	Qté
# 1	34110-33200-000 3411033200000	34110-33200-000 COMPTEUR	Non disponible	0,00 €
# 1	34110-33230-000 3411033230000	34110-33230-000 SPEEDOMETER (MILE/KILO)	Non disponible	0,00 €
# 2	34980-45020-000 3498045020000 3498045020000	BOUTON	5,76 €
# 3	34189-33220-000 3418933220000	SILENTBLOC CUSHION	Non disponible	0,00 €
# 4	34151-33220-000 3415133220000 3415133220000	BOITIER	Non disponible	0,00 €
# 5	34210-33220-000 3421033220000	COMPTE-TOURS TACHOMETER	Non disponible	0,00 €
# 6	34189-33220-000 3418933220000	SILENTBLOC CUSHION	Non disponible	0,00 €
# 7	34251-33220-000 3425133220000 3425133220000	SUPPORT	Non disponible	0,00 €
# 8	34320-11500-000 3432011500000 3432011500000	34320-11500-000 FUELMETER	Non disponible	0,00 €
# 9	34384-33220-000 3438433220000 3438433220000	RONDELLE WASHER	Non disponible	0,00 €
# 10	08321-21038-000 09162-03001-000 0832121038000	WASHER, LOCK .LOCK WASHER	1,70 €
# 11	08310-11038-000 08310-0003B-000 0831011038000	ECROU NUT	2,87 €
# 12	34378-33220-000 3437833220000 3437833220000	34378-33220-000 LEAD WIRE, FUELMETER	Non disponible	0,00 €
# 13	36325-11500-000 3632511500000 3632511500000	FAISCEAU	Non disponible	0,00 €
# 14	34173-44310-000 3417344310000 3417344310000	34173-44310-000 SOCKET, SPEEDOMETER	Non disponible	0,00 €
# 15	34273-33220-000 3427333220000 3427333220000	FAISCEAU	Non disponible	0,00 €
# 16	09471-12028-000 09471-12082-000 0947112028000	BULB BULB (12V, 3.4W)	5,84 €
# 17	09471-12077-000 0947112077000 0947112077000	BULB, 12V1.7W(STANLEY, WB121) BULB (12V, 1.7W)	1,92 €
# 18	36381-11500-000 3638111500000 3638111500000	BOITIER	Non disponible	0,00 €
# 19	34993-47000-000 3499347000000 3499347000000	SEAL	Non disponible	0,00 €
# 20	36382-11500-000 3638211500000 3638211500000	BOX, PILOT	Non disponible	0,00 €
# 21	36456-33220-000 35625-01A00-000 3645633220000	VIS SCREW	2,10 €
# 22	36386-11500-000 3638611500000 3638611500000	PANEL	Non disponible	0,00 €
# 23	34191-44310-000 3419144310000 3419144310000	CAOUTCHOUC CUSHION	Non disponible	0,00 €
# 24	36384-45300-000 3638445300000 3638445300000	CUSHION	Non disponible	0,00 €
# 25	36383-11500-000 3638311500000 3638311500000	BOITIER	Non disponible	0,00 €
# 26	02112-04168-000 02112-0416A-000 0211204168000	VIS .SCREW	1,73 €
# 27	34950-44400-000 3495044400000 3495044400000	SUPPORT BRACKET	Non disponible	0,00 €
# 28	34189-44310-000 3418944310000 3418944310000	34189-44310-000 CUSHION	Non disponible	0,00 €
# 29	34193-33221-000 3419333221000 3419333221000	COUVERCLE	Non disponible	0,00 €
# 30	34293-33221-000 3429333221000 3429333221000	ENJOLIVEUR COUVERCLE	Non disponible	0,00 €
# 31	08322-21058-000 08322-01057-000 0832221058000	WASHER LOCK WASHER	3,11 €
# 32	08313-11057-000 08313-1005A-000 0831311057000	ECROU NUT	2,70 €
# 33	34956-31001-000 3495631001000 3495631001000	CAOUTCHOUC CUSHION	6,73 €
# 34	09160-08002-000 09160-08135-000 0916008002000	WASHER, 8.5X28X1.6 TANK FITTING WASHER (8.5X29X1.6)	2,88 €
# 35	08310-12088-000 08310-00087-000 0831012088000	NUT NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE	2,65 €
# 36	08321-21088-000 08321-01087-000 0832121088000	LOCK WASHER .8MM LOCK WASHER, RH	2,65 €
# 37	34910-44400-000 34910-44401-000 3491044400000	CABLE	25,13 €
# 38	34938-45100-000 3493845100000 3493845100000	CLIP CLAMP	5,76 €
# 39	01107-06168-000 01500-06167-000 0110706168000	VIS BOLT, FENDER REAR	3,36 €
# 40	08322-21068-000 08322-0106A-000 0832221068000	RONDELLE RONDELLE *	3,20 €
# 41	34940-33211-000 34940-38301-000 3494033211000	CABLE CABLE, TACHOMETER	49,10 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR (MODELE Z) de votre Suzuki de GSX. Nous restons à votre disposition pour toute question.
