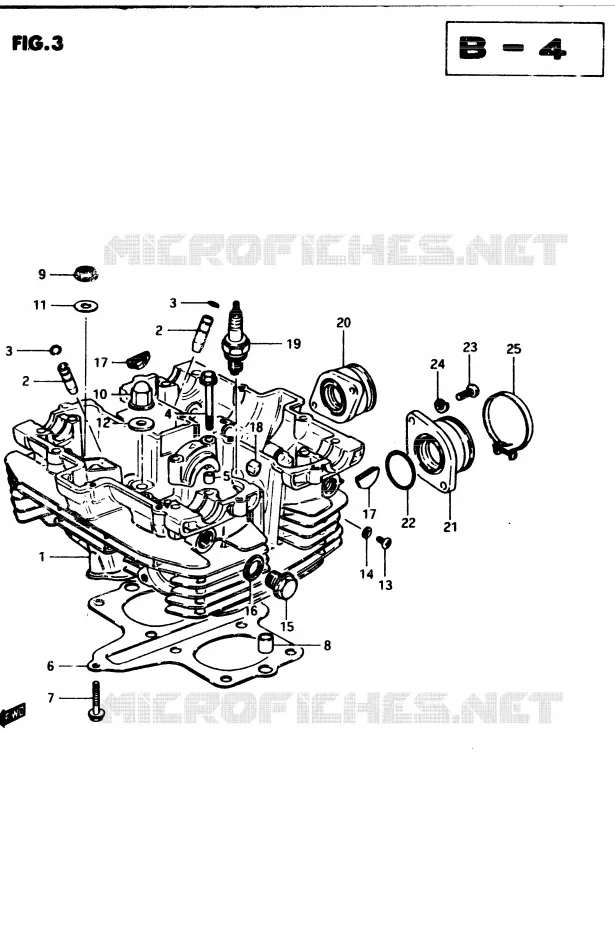

Vue éclatée

COUVERCLE DE CULASSE (MODELE D)

CULASSE POUR SUZUKI GSX 250 1983

CYLINDRE

(1) 11100-11420-000

CYLINDER HEAD ASSY

(1) 11100-11450-000

DISCONTINUED

(2) 11115-11470-000

GUIDE DE SOUPAPE
GUIDE, VALVE

(3) 09381-10004-000

CIRCLIP
RING, VALVE GUIDE

(4) 09103-06026-000

BOLT 6X39
BOLT

(5) 09206-08001-000

PIN,6.2X8X11
PIN 16X10

(6) 11141-11900-000

JOINT DE CULASSE
GASKET

(7) 01550-06307-000

VIS

(7) 01550-0630A-000

VIS
BOLT, EX SHAFT

(8) 04211-11189-000

GOUPILLE
PIN 16X10

(9) 09159-08034-000

NUT

(10) 09159-08029-000

NUT

(11) 09160-08039-000

RONDELLE

(12) 09168-08013-000

GASKET 8.5X20X2.3
WASHER

(13) 02112-0508A-000

VIS
SCREW, INTAKE PORT

(14) 09168-05010-000

GASKET 5.3X9.3X1.2
WASHER

(15) 09247-14026-000

PLUG
PLUG,14X12

(16) 09168-14004-000

GASKET 14X19.2X2
WASHER

(17) 09241-23002-000

PLUG
PLUG, SIDE

(18) 11151-45000-000

AMORTISSEUR
SILENTBLOC

(19) 09482-00221-000

SPARK PLUG DR8ES
SPARK PLUG (NGK,DR8ES)

(19) 09482-00400-000

BOUGIE DR9EA
SPARK PLUG (NGK,D9EA)

(19) 09482-00185-000

SPARK PLUG (ND,X27ES-U)

(20) 13110-11400-000

PIPE ADMISSION

(21) 13120-11400-000

PIPE ADMISSION

(22) 09280-30008-000

O RING

(23) 02112-06207-000

VIS
SCREW (6*20)

(23) 02112-0620A-000

VIS
SCREW (BLACK)

(24) 08321-01067-000

WASHER,LOCK
RONDELLE *

(24) 08321-0106A-000

RONDELLE
LOCK WASHER

(25) 09402-48208-000

CLAMP

	Référence	Désignation	Qté
# 1	11100-11420-000 1110011420000 1110011420000	CYLINDER HEAD ASSY	Non disponible	0,00 €
# 1	11100-11450-000 1110011450000 1110011450000	DISCONTINUED	Non disponible	0,00 €
# 2	11115-11470-000 1111511470000 1111511470000	GUIDE DE SOUPAPE GUIDE, VALVE	Non disponible	0,00 €
# 3	09381-10004-000 0938110004000 0938110004000	CIRCLIP RING, VALVE GUIDE	1,81 €
# 4	09103-06026-000 0910306026000 0910306026000	BOLT 6X39 BOLT	2,48 €
# 5	09206-08001-000 0920608001000 0920608001000	PIN, 6.2X8X11 PIN 16X10	2,41 €
# 6	11141-11401-000 1114111401000	JOINT DE CULASSE GASKET	Non disponible	0,00 €
# 7	01517-06305-000 01550-0630A-000 0151706305000	VIS BOLT, EX SHAFT	3,40 €
# 7	01517-06308-000 01550-06307-000 0151706308000	VIS	3,78 €
# 8	04211-11189-000 0421111189000 0421111189000	GOUPILLE PIN 16X10	2,57 €
# 9	09159-08031-000 09159-08034-000 0915908031000	NUT	2,39 €
# 10	09159-08029-000 0915908029000 0915908029000	NUT	7,00 €
# 11	09160-08039-000 0916008039000 0916008039000	RONDELLE	2,88 €
# 12	09168-08013-000 0916808013000 0916808013000	GASKET 8.5X20X2.3 WASHER	4,28 €
# 13	02112-05088-000 02112-0508A-000 0211205088000	VIS SCREW, INTAKE PORT	2,09 €
# 14	09168-05010-000 0916805010000 0916805010000	GASKET 5.3X9.3X1.2 WASHER	2,36 €
# 15	09247-14012-000 09247-14026-000 0924714012000	PLUG PLUG, 14X12	5,76 €
# 16	09168-14004-000 0916814004000 0916814004000	GASKET 14X19.2X2 WASHER	2,40 €
# 17	09241-23002-000 0924123002000 0924123002000	PLUG PLUG, SIDE	8,83 €
# 18	11151-45000-000 1115145000000 1115145000000	AMORTISSEUR SILENTBLOC	5,41 €
# 19	09482-00221-000 0948200221000 0948200221000	SPARK PLUG DR8ES SPARK PLUG (NGK, DR8ES)	5,05 €
# 19	09482-00184-000 0948200184000	BOUGIE DR9EA SPARK PLUG (NGK, D9EA)	Non disponible	0,00 €
# 19	09482-00185-000 0948200185000 0948200185000	SPARK PLUG (ND, X27ES-U)	Non disponible	0,00 €
# 20	13110-11400-000 1311011400000 1311011400000	PIPE ADMISSION	Non disponible	0,00 €
# 21	13120-11400-000 1312011400000 1312011400000	PIPE ADMISSION	Non disponible	0,00 €
# 22	09280-30004-000 09280-30008-000 0928030004000	O RING	9,36 €
# 23	02112-06205-000 02112-0620A-000 0211206205000	VIS SCREW (BLACK)	2,09 €
# 23	02112-06208-000 02112-06207-000 0211206208000	VIS SCREW (6*20)	2,57 €
# 24	08321-21065-000 08321-0106A-000 0832121065000	RONDELLE LOCK WASHER	2,65 €
# 24	08321-21068-000 08321-01067-000 0832121068000	WASHER, LOCK RONDELLE *	2,71 €
# 25	09402-48306-000 09402-48208-000 0940248306000	CLAMP	6,98 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CULASSE de votre Suzuki de GSX. Nous restons à votre disposition pour toute question.
