CARTER DE CHAINE - AMORTISSEUR ARRIERE

ROUE ARRIERE(GN250 F / J / K / L / M / N / P / R) POUR SUZUKI GN 250 1990

ROUE ARRIERE (GN250EM / ER)

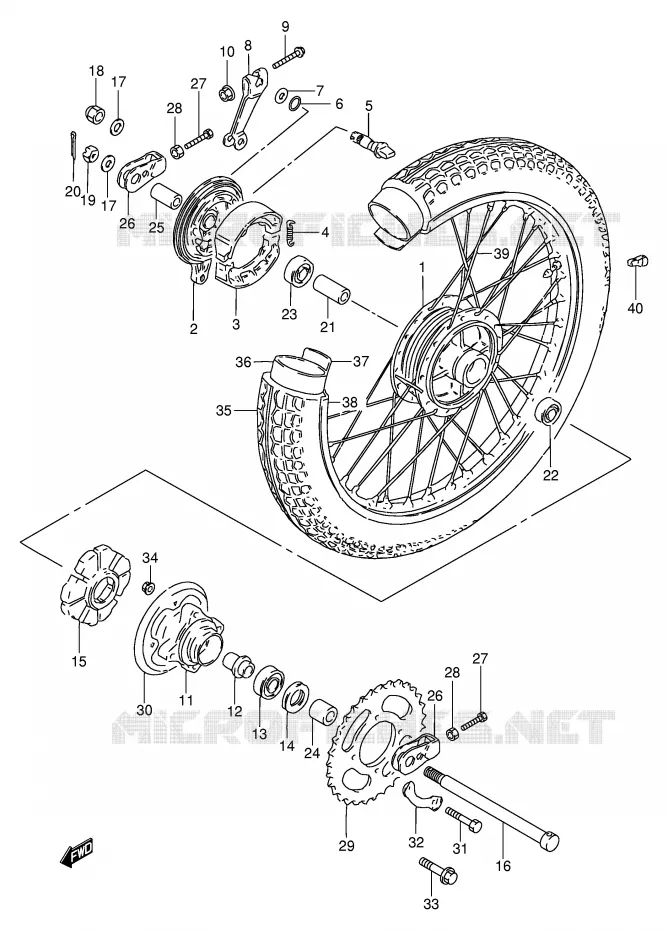

ROUE ARRIERE(GN250 F/J/K/L/M/N/P/R) pour Suzuki GN 250 1990

(1)  64110-07604-000
MOYEU
HUB, WHEEL

(2)  64210-39104-000
FLASQUE
PANEL

(3)  54401-07820-000
JEU DE 2 MACHOIRES
SHOE SET, BRAKE
(3)  54410-07040-XNA
SHOE BRAKE
SHOE, FRONT BRAKE

(4)  09443-07001-000
SPRING

(5)  54441-29305-000
CAME DE FREIN
CAME, BRAKE

(6)  09280-14011-000
O RING,D:2.5 ID:13.8
JOINT *

(7)  09160-14055-000
WASHER,14.5X22X1.6
WASHER (14.5*22*1.6)

(8)  64451-30501-000
LEVIER DE CAME
LEVIER

(9)  01550-06407-000
VIS
BOLT
(9)  01550-0640A-000
VIS
SCREW (6*40)

(10)  08316-10067-000
NUT
(10)  08319-31067-000
NUT

(11)  64610-38300-000
TAMBOUR, ROUE D ENTRAINEMENT
DRUM, SPROCKET MOUNTING

(12)  64733-38300-000
ENTRETOISE
RETAINER, MOUTING DRUM

(13)  09262-20121-000
BEARING,20X47X14
BEARING, MOUTING DRUM

(14)  09285-28004-000
OIL SEAL

(15)  64651-07001-000
AMORTISSEUR
SHOCK ABSORBER, HUB

(16)  64711-32101-000
AXLE, REAR

(17)  08322-0114B-000
RONDELLE
WASHER

(17)  08322-0114B-000
RONDELLE
WASHER

(17)  08322-0114B-000
RONDELLE
WASHER
RONDELLE

(17)  08322-0114B-000
RONDELLE
WASHER
RONDELLE

(17)  08322-0114B-000
RONDELLE
WASHER, UPPER INNER

(17)  08322-0114B-000
RONDELLE
WASHER, UPPER INNER

(17)  08322-0114B-000
RONDELLE
WASHER, UPPER INNER
RONDELLE

(17)  08322-0114B-000
RONDELLE
WASHER, UPPER INNER
RONDELLE

(18)  09159-14008-000
NUT

(19)  09141-14001-000
NUT 14MM
NUT

(20)  04111-3030A-000
GOUPILLE
PIN 12X10

(21)  09180-15011-000
SPACER 15.3X21.7X63
SPACER, WHEEL BEARING

(22)  08153-62027-000
BALL BEARING
BEARING, WHEEL LH
(22)  08143-62027-000
BALL BEARING
BEARING, WHEEL LH

(23)  08153-63027-000
BALL BEARING KOYO
BEARING, WHEEL LH

(24)  09180-15061-000
SPACER
SPACER, AXLE LH

(25)  09180-15060-000
SPACER
SPACER 12X22X24.2

(26)  61410-38301-000
TENDEUR DE CHAINE

(26)  61410-38301-000
TENDEUR DE CHAINE

(27)  09104-08034-000
BOLT
BOLT (8X50)

(27)  09104-08034-000
BOLT
BOLT (8X50)

(27)  09104-08034-000
BOLT
BOLT (8X50)
BOLT

(27)  09104-08034-000
BOLT
BOLT (8X50)
BOLT

(27)  09104-08034-000
BOLT

(27)  09104-08034-000
BOLT

(27)  09104-08034-000
BOLT
BOLT

(27)  09104-08034-000
BOLT
BOLT

(27)  09104-08034-000
BOLT

(27)  09104-08034-000
BOLT

(28)  08310-0008B-000
ECROU
NUT

(28)  08310-0008B-000
ECROU
NUT

(28)  08310-0008B-000
ECROU
NUT
ECROU

(28)  08310-0008B-000
ECROU
NUT
ECROU

(28)  08310-00087-000
NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(28)  08310-00087-000
NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(28)  08310-00087-000
NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE
NUT

(28)  08310-00087-000
NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE
NUT

(29)  64511-38301-000
COURONNE
DISCONTINUED

(30)  64618-38300-000
GUIDE CHAINE

(31)  09103-10044-000
BOLT 10X40
DISCONTINUED

(32)  09169-10014-000
RONDELLE
WASHER

(33)  09103-10044-000
BOLT 10X40
BOLT

(34)  08319-31107-000
NUT

(35)  65100-38310-000
DISCONTINUED
(35)  65100-38330-000
TIRE (4.60S 16) BRIDGESTONE
(35)  65100-38370-000
TIRE (120/90-16) BRIDGESTONE

(36)  65200-37320-000
65200-37320-000
DISCONTINUED

(37)  65261-37320-000
PROTECTEUR, TUBE
PROTECTOR

(38)  65311-38300-000
JANTE
RIM, WHEEL (2.15X16)

(39)  65320-38301-000
RAYON, ROUE
SPOKE SET, REAR WHEEL

(40)  55413-41F00-000
PLOMB
BALANCER (30G)
(40)  55411-26G00-000
PLOMB
BALANCER, WHEEL (20G)
Référence Désignation Prix Unitaire TTC Qté
# 1

64110-07604-000
6411007604000

6411007604000
MOYEU
HUB, WHEEL
Non disponible
# 2

64210-39104-000
6421039104000

6421039104000
FLASQUE
PANEL
# 3

54410-07021-000

54401-07820-000
 5441007021000
JEU DE 2 MACHOIRES
SHOE SET, BRAKE
# 3

54410-07004-000

5441007004000
SHOE BRAKE
SHOE, FRONT BRAKE
Non disponible
# 4

09443-07001-000
0944307001000

0944307001000
SPRING
# 5

54441-29304-000

54441-29305-000
 5444129304000
CAME DE FREIN
CAME, BRAKE
# 6

09280-14003-000

09280-14011-000
 0928014003000
O RING, D:2.5 ID:13.8
JOINT *
# 7

09160-14001-000

09160-14055-000
 0916014001000
WASHER, 14.5X22X1.6
WASHER (14.5*22*1.6)
# 8

64451-30501-000
6445130501000

6445130501000
LEVIER DE CAME
LEVIER
# 9

01517-06408-000

01550-0640A-000
 0151706408000
VIS
SCREW (6*40)
# 9

01550-06407-000
0155006407000

0155006407000
VIS
BOLT
# 10

08316-10067-000
0831610067000

0831610067000
NUT
# 10

09159-06017-000

08319-31067-000
 0915906017000
NUT
# 11

64610-38300-000
6461038300000

6461038300000
TAMBOUR, ROUE D ENTRAINEMENT
DRUM, SPROCKET MOUNTING
# 12

64733-38300-000
6473338300000

6473338300000
ENTRETOISE
RETAINER, MOUTING DRUM
# 13

09262-20069-000

09262-20121-000
 0926220069000
BEARING, 20X47X14
BEARING, MOUTING DRUM
# 14

09285-28001-000

09285-28004-000
 0928528001000
OIL SEAL
# 15

64651-07001-000
6465107001000

6465107001000
AMORTISSEUR
SHOCK ABSORBER, HUB
# 16

64711-32101-000
6471132101000

6471132101000
AXLE, REAR
Non disponible
# 17

08322-01143-000

08322-0114B-000
 0832201143000
RONDELLE
WASHER
# 18

09159-14008-000
0915914008000

0915914008000
NUT
# 19

09141-14001-000
0914114001000

0914114001000
NUT 14MM
NUT
# 20

04111-30308-000

04111-3030A-000
 0411130308000
GOUPILLE
PIN 12X10
# 21

09180-15011-000
0918015011000

0918015011000
SPACER 15.3X21.7X63
SPACER, WHEEL BEARING
# 22

08143-62027-000
0814362027000

0814362027000
BALL BEARING
BEARING, WHEEL LH
# 22

08153-62027-000
0815362027000

0815362027000
BALL BEARING
BEARING, WHEEL LH
# 23

08143-63027-000

08153-63027-000
 0814363027000
BALL BEARING KOYO
BEARING, WHEEL LH
# 24

09180-15061-000
0918015061000

0918015061000
SPACER
SPACER, AXLE LH
# 25

09180-15060-000
0918015060000

0918015060000
SPACER
SPACER 12X22X24.2
# 26

61410-38301-000
6141038301000

6141038301000
TENDEUR DE CHAINE
# 27

09104-08006-000

09104-08034-000
 0910408006000
BOLT
BOLT (8X50)
# 28

08310-00083-000

08310-0008B-000
 0831000083000
ECROU
NUT
# 28

08310-12088-000

08310-00087-000
 0831012088000
NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE
# 29

64511-38300-000

64511-38301-000
 6451138300000
COURONNE
DISCONTINUED
# 30

64618-38300-000
6461838300000

6461838300000
GUIDE CHAINE
# 31

09100-10096-000

09103-10044-000
 0910010096000
BOLT 10X40
DISCONTINUED
# 32

09169-10014-000
0916910014000

0916910014000
RONDELLE
WASHER
Non disponible
# 33

09103-10044-000
0910310044000

0910310044000
BOLT 10X40
BOLT
# 34

08319-31107-000
0831931107000

0831931107000
NUT
# 35

65100-38310-000
6510038310000

6510038310000
DISCONTINUED
Non disponible
# 35

65100-38330-000
6510038330000

6510038330000
TIRE (4.60S 16) BRIDGESTONE
Non disponible
# 35

65100-38370-000
6510038370000

6510038370000
TIRE (120/90-16) BRIDGESTONE
Non disponible
# 36

65200-37320-000
6520037320000

6520037320000
65200-37320-000
DISCONTINUED
Non disponible
# 37

65261-37320-000
6526137320000

6526137320000
PROTECTEUR, TUBE
PROTECTOR
Non disponible
# 38

65311-38300-000
6531138300000

6531138300000
JANTE
RIM, WHEEL (2.15X16)
Non disponible
# 39

65320-05300-000

6532005300000
RAYON, ROUE
SPOKE SET, REAR WHEEL
Non disponible
# 40

55411-11000-000

55411-26G00-000
 5541111000000
PLOMB
BALANCER, WHEEL (20G)
# 40

55412-11000-000

55413-41F00-000
 5541211000000
PLOMB
BALANCER (30G)
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !

Pièces d'origine pour Suzuki 250 GN 1990
