PARTIE ELECTRIQUE

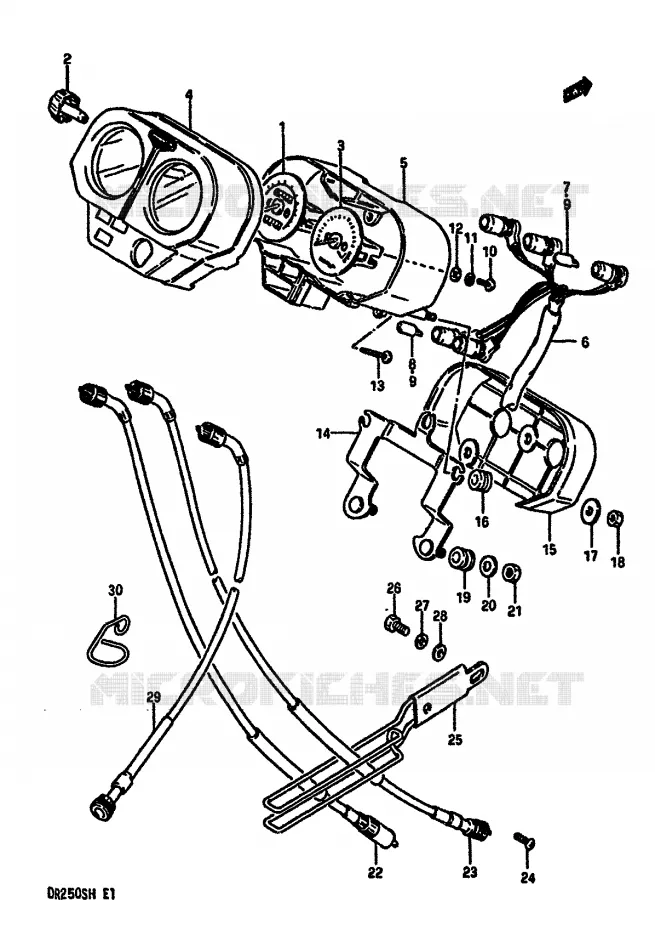

COMPTEUR POUR SUZUKI DR 250 1985

PHARE (E1,E2,E6,E24,E41) REFER TO FIG.24 (D-9) FOR E4,E15,E18,E21,E22,E25,E39

(1) 34120-38200-000

COMPTEUR

(1) 34120-38230-000

SPEEDOMETER (MILE/KILO)

(2) 34980-38200-000

BOUTON

(3) 34220-48740-000

COMPTE-TOURS
TACHOMETER

(4) 34151-38200-000

BOITIER

(5) 34111-38200-000

BOITIER
CASE

(6) 34173-38200-000

FAISCEAU

(7) 09471-06052-000

BULB (6V,1.7W)

(8) 09471-06053-000

BULB 6V3W
BULB (6V,32)

(9) 09471-12082-000

BULB
BULB 6V1.7W

(10) 02112-04107-000

VIS
.SCREW

(11) 08321-0104A-000

RONDELLE
RONDELLE *

(12) 08322-01047-000

WASHER
LOCK WASHER

(13) 03112-04163-000

VIS
SCREW

(14) 34950-38200-000

BRACKET

(15) 34152-38200-000

BOITIER
COUVRE CULASSE

(16) 34189-38200-000

SILENTBLOC
CUSHION

(17) 09160-05043-000

WASHER,5.5X16X1.20
WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE

(18) 08310-00057-000

NUT
5MM NUT

(19) 34956-15100-000

CAOUTCHOUC
CUSHION

(20) 09160-06084-000

WASHER,6.5X18X1.6
WASHER, FENDER & BRACE

(21) 08310-00067-000

NUT
NUT FIG.42 (H-4) : E16, E18, E22,

(22) 34910-48511-000

CABLE
CABLE,SPEEDOMETER

(23) 34910-14D02-000

CABLE
CABLE,SPEEDOMETER

(24) 02112-0516B-000

VIS
.SCREW

(25) 34930-05203-000

GUIDE
DISCONTINUED

(26) 01500-08127-000

VIS
BOLT 8 X 12

(27) 08321-01087-000

LOCK WASHER
.8MM LOCK WASHER, RH

(28) 08322-01087-000

WASHER
.8MM FLAT WASHER, RH

(29) 34940-05312-000

CABLE ASSY,TACHOMETER
CABLE

(30) 58621-17200-000

GUIDE
GUID,TACHOMETER CABLE

	Référence	Désignation	Qté
# 1	34120-38200-000 3412038200000 3412038200000	COMPTEUR	Non disponible	0,00 €
# 1	34120-38230-000 3412038230000 3412038230000	SPEEDOMETER (MILE/KILO)	Non disponible	0,00 €
# 2	34980-38200-000 3498038200000 3498038200000	BOUTON	6,66 €
# 3	34220-38200-000 3422038200000	COMPTE-TOURS TACHOMETER	Non disponible	0,00 €
# 4	34151-38200-000 3415138200000 3415138200000	BOITIER	Non disponible	0,00 €
# 5	34111-38200-000 3411138200000 3411138200000	BOITIER CASE	Non disponible	0,00 €
# 6	34173-38200-000 3417338200000 3417338200000	FAISCEAU	Non disponible	0,00 €
# 7	09471-06052-000 0947106052000 0947106052000	BULB (6V, 1.7W)	3,71 €
# 8	09471-06053-000 0947106053000 0947106053000	BULB 6V3W BULB (6V, 32)	3,71 €
# 9	09471-12028-000 09471-12082-000 0947112028000	BULB BULB 6V1.7W	5,84 €
# 10	02112-04108-000 02112-04107-000 0211204108000	VIS .SCREW	2,39 €
# 11	08321-21048-000 08321-0104A-000 0832121048000	RONDELLE RONDELLE *	2,65 €
# 12	08322-21048-000 08322-01047-000 0832221048000	WASHER LOCK WASHER	2,65 €
# 13	03111-04165-000 03112-04163-000 0311104165000	VIS SCREW	2,03 €
# 14	34950-38200-000 3495038200000 3495038200000	BRACKET	Non disponible	0,00 €
# 15	34152-38200-000 3415238200000 3415238200000	BOITIER COUVRE CULASSE	Non disponible	0,00 €
# 16	34189-38200-000 3418938200000 3418938200000	SILENTBLOC CUSHION	Non disponible	0,00 €
# 17	09160-05017-000 09160-05043-000 0916005017000	WASHER, 5.5X16X1.20 WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE	3,31 €
# 18	08310-22058-000 08310-00057-000 0831022058000	NUT 5MM NUT	2,18 €
# 19	34956-15100-000 3495615100000 3495615100000	CAOUTCHOUC CUSHION	5,63 €
# 20	09160-06006-000 09160-06084-000 0916006006000	WASHER, 6.5X18X1.6 WASHER, FENDER & BRACE	2,41 €
# 21	08310-11068-000 08310-00067-000 0831011068000	NUT NUT FIG.42 (H-4) : E16, E18, E22,	2,60 €
# 22	34910-05210-000 34910-48511-000 3491005210000	CABLE CABLE, SPEEDOMETER	65,65 €
# 23	34910-38230-000 3491038230000	CABLE CABLE, SPEEDOMETER	Non disponible	0,00 €
# 24	02112-05165-000 02112-0516B-000 0211205165000	VIS .SCREW	2,80 €
# 25	34930-05201-000 34930-05203-000 3493005201000	GUIDE DISCONTINUED	19,12 €
# 26	01107-08127-000 01500-08127-000 0110708127000	VIS BOLT 8 X 12	3,65 €
# 27	08321-21088-000 08321-01087-000 0832121088000	LOCK WASHER .8MM LOCK WASHER, RH	2,65 €
# 28	08322-11088-000 08322-01087-000 0832211088000	WASHER .8MM FLAT WASHER, RH	2,65 €
# 29	34940-44111-000 34940-05312-000 3494044111000	CABLE ASSY, TACHOMETER CABLE	56,87 €
# 30	58621-17200-000 5862117200000 5862117200000	GUIDE GUID, TACHOMETER CABLE	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
