MAITRE CYLINDRE AVANT (MODELE F / G / H)

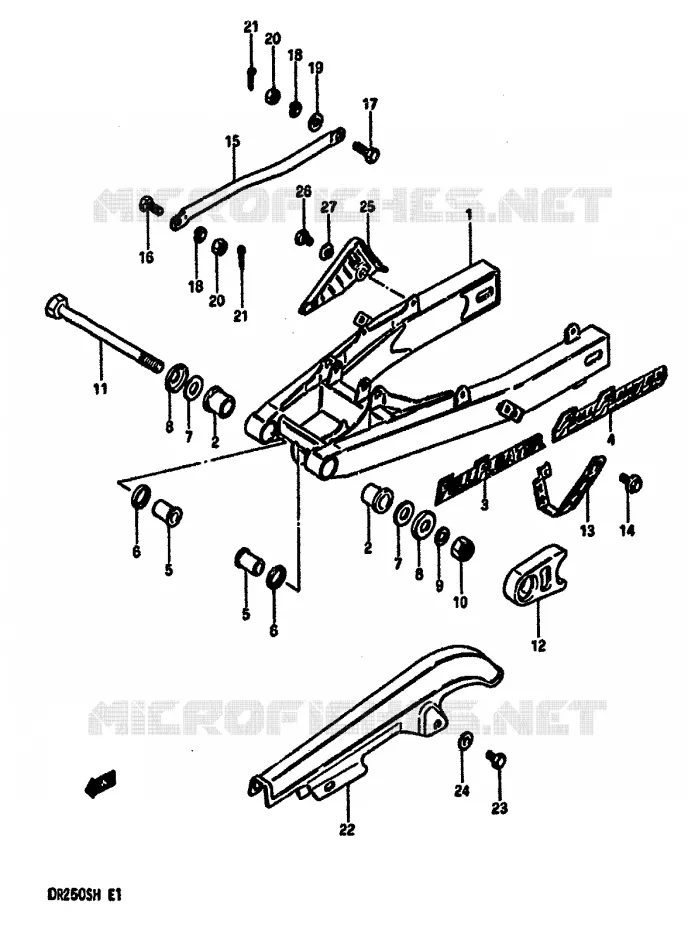

BRAS OSCILLANT ARRIERE (E1,E24) POUR SUZUKI DR 250 1984

BRAS OSCILLANT (E2,E4,E6,E15,E18,E21,E22,E25,E39)

(1) 61000-38275-08C

SWINGING ARM,REAR (GOLD)

(1) 61000-38900-13L

SWINGING ARM,REAR (SILVER)

(2) 61261-38200-000

BAGUE
BUSH

(3) 68381-05200-97J

EMBLEM

(4) 68381-34A10-97J

DISCONTINUED

(5) 61251-13F00-000

SPACER GZ250
RONDELLE

(6) 09286-20001-000

OIL SEAL

(7) 08211-15341-000

WASHER,THRUST
WASHER

(8) 61262-22A01-000

CACHE
DISCONTINUED

(9) 08322-0114B-000

RONDELLE
WASHER, UPPER INNER

(10) 08319-2114A-000

ECROU
NUT

(11) 64711-26B0V-000

AXE
DISCONTINUED

(12) 61273-38200-000

BUFFER,CHAIN DEFENSE

(13) 61341-30501-000

GUIDE,CHAIN

(14) 01550-0812A-000

VIS
PLUG, OIL GALLERY

(15) 64311-31001-08C

TORQUE LINE,REAR (GOLD)

(15) 64311-31001-13L

BARRE D'ANCRAGE

(16) 09111-08012-000

BOLT

(17) 09111-08013-000

BOLT
BOLT 8X32

(18) 08321-01087-000

LOCK WASHER
.8MM LOCK WASHER, RH

(19) 08322-01087-000

WASHER
.8MM FLAT WASHER, RH

(20) 09140-08008-000

NUT 8MM
NUT

(21) 04111-2020A-000

GOUPILLE
PIN 12X10

(22) 61311-38203-000

CARTER CHAINE
CHAIN CASE

(23) 09100-06157-000

BOULON,M6X8
BOLT (6X8)

(24) 09169-06026-000

RONDELLE
WASHER

(25) 61391-38200-000

PROTEGE RADIATEUR

(26) 09100-06157-000

BOULON,M6X8
BOLT (6X8)

(27) 09169-06026-000

RONDELLE
WASHER

	Référence	Désignation	Qté
# 1	61000-38275-08C 610003827508C 610003827508C	SWINGING ARM, REAR (GOLD)	Non disponible	0,00 €
# 1	61000-38900-13L 610003890013L 610003890013L	SWINGING ARM, REAR (SILVER)	Non disponible	0,00 €
# 2	61261-38200-000 6126138200000 6126138200000	BAGUE BUSH	Non disponible	0,00 €
# 3	68381-05200-97J 683810520097J 683810520097J	EMBLEM	Non disponible	0,00 €
# 4	68381-34A10-97J 6838134A1097J 6838134A1097J	DISCONTINUED	Non disponible	0,00 €
# 5	61251-38200-000 61251-13F00-000 6125138200000	SPACER GZ250 RONDELLE	25,72 €
# 6	09286-20001-000 0928620001000 0928620001000	OIL SEAL	3,97 €
# 7	08211-15341-000 0821115341000 0821115341000	WASHER, THRUST WASHER	4,00 €
# 8	61262-38200-000 61262-22A01-000 6126238200000	CACHE DISCONTINUED	8,64 €
# 9	08322-11148-000 08322-0114B-000 0832211148000	RONDELLE WASHER, UPPER INNER	3,26 €
# 10	08319-21148-000 08319-2114A-000 0831921148000	ECROU NUT	5,45 €
# 11	61211-38200-000 64711-26B0V-000 6121138200000	AXE DISCONTINUED	44,90 €
# 12	61273-38200-000 6127338200000 6127338200000	BUFFER, CHAIN DEFENSE	Non disponible	0,00 €
# 13	61341-30501-000 6134130501000 6134130501000	GUIDE, CHAIN	Non disponible	0,00 €
# 14	01517-08125-000 01550-0812A-000 0151708125000	VIS PLUG, OIL GALLERY	3,43 €
# 15	64311-31001-08C 643113100108C 643113100108C	TORQUE LINE, REAR (GOLD)	Non disponible	0,00 €
# 15	64311-31001-13L 643113100113L 643113100113L	BARRE D'ANCRAGE	Non disponible	0,00 €
# 16	09111-08012-000 0911108012000 0911108012000	BOLT	4,45 €
# 17	09111-08013-000 0911108013000 0911108013000	BOLT BOLT 8X32	4,52 €
# 18	08321-21088-000 08321-01087-000 0832121088000	LOCK WASHER .8MM LOCK WASHER, RH	2,65 €
# 19	08322-11088-000 08322-01087-000 0832211088000	WASHER .8MM FLAT WASHER, RH	2,65 €
# 20	09140-08008-000 0914008008000 0914008008000	NUT 8MM NUT	2,22 €
# 21	04111-20208-000 04111-2020A-000 0411120208000	GOUPILLE PIN 12X10	1,73 €
# 22	61311-38203-000 6131138203000 6131138203000	CARTER CHAINE CHAIN CASE	Non disponible	0,00 €
# 23	09100-06092-000 09100-06157-000 0910006092000	BOULON, M6X8 BOLT (6X8)	3,14 €
# 24	09169-06026-000 0916906026000 0916906026000	RONDELLE WASHER	2,90 €
# 25	61391-38200-000 6139138200000 6139138200000	PROTEGE RADIATEUR	Non disponible	0,00 €
# 26	09100-06092-000 09100-06157-000 0910006092000	BOULON, M6X8 BOLT (6X8)	3,14 €
# 27	09169-06026-000 0916906026000 0916906026000	RONDELLE WASHER	2,90 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au BRAS OSCILLANT ARRIERE (E1,E24) de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
