REPOSE PIED (MODELE K / L / M / N / P)

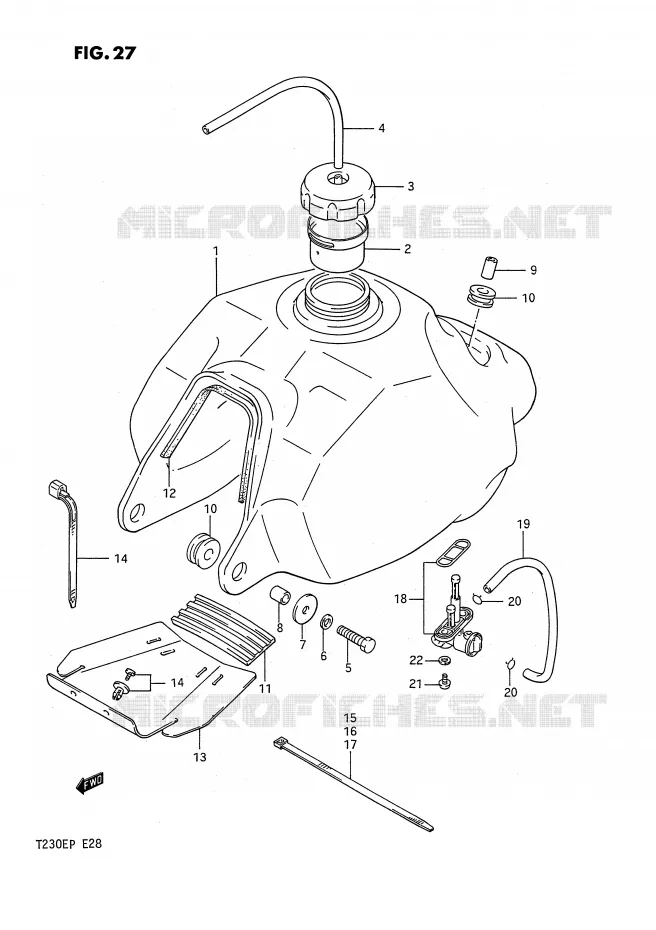

RESERVOIR D'ESSENCE POUR SUZUKI QUADSPORT 230 1993

SELLE

(1) 44110-22A00-000

TANK, FUEL

(2) 44199-19A00-000

TUBE

(3) 44200-19A01-000

BOUCHON DE RESERVOIR
CAP, FUEL TANK

(4) 09352-50005-600

HOSE,(5X8.2X600)
HOSE (L:600->00)

(5) 01500-0835B-000

VIS
BOLT

(5) 09118-08121-000

BOLT

(6) 08321-01087-000

LOCK WASHER
.8MM LOCK WASHER, RH

(7) 09160-08503-000

WASHER,8.5X30X2.3
WASHER (835X30X2.5)

(8) 09180-08143-000

SPACER,8.2X12X17
SPACER (8.8X12X19)

(9) 09180-06297-000

SPACER,6.5X10X25
SPACER (6.5X10.5X25)

(10) 09320-12016-000

CUSHION

(11) 44541-14500-000

CAOUTCHOUC
CUSHION

(12) 44261-22A00-000

RUBBER,FUEL TANK,FRONT
CUSHION, FRONT

(13) 47157-22A00-000

DISCONTINUED

(13) 47157-22A01-000

MUD GUARD, CLEANER INLET

(14) 09409-07305-5PK

CLIP(BLACK)
CLIP

(15) 09407-14403-000

CLAMP(L:125)

(16) 09407-25402-000

CLAMP,L:248
CLAMP

(17) 09407-30401-000

CLAMP,L:300
CLAMP

(18) 44300-22A01-000

COCK ASSY,FUEL LT
COCK ASSY, FUEL

(18) 44300-22A00-000

DISCONTINUED

(19) 09352-50005-600

HOSE,(5X8.2X600)
HOSE, FUEL COCK (L:300→200)

(20) 09401-08401-000

CLAMP
NUT

(21) 02112-06167-000

VIS
SCREW

(22) 08321-01067-000

WASHER,LOCK
.LOCK WASHER

	Référence	Désignation	Qté
# 1	44110-22A00-000 4411022A00000 4411022A00000	TANK, FUEL	Non disponible	0,00 €
# 2	44199-19A00-000 4419919A00000 4419919A00000	TUBE	8,10 €
# 3	44200-19A01-000 4420019A01000 4420019A01000	BOUCHON DE RESERVOIR CAP, FUEL TANK	51,11 €
# 4	09352-50823-600 09352-50005-600 0935250823600	HOSE, (5X8.2X600) HOSE (L:600->00)	7,48 €
# 5	01107-08358-000 01500-0835B-000 0110708358000	VIS BOLT	3,80 €
# 5	09118-08121-000 0911808121000 0911808121000	BOLT	Non disponible	0,00 €
# 6	08321-21088-000 08321-01087-000 0832121088000	LOCK WASHER .8MM LOCK WASHER, RH	2,65 €
# 7	09160-08001-000 09160-08503-000 0916008001000	WASHER, 8.5X30X2.3 WASHER (835X30X2.5)	3,79 €
# 8	09180-08032-000 09180-08143-000 0918008032000	SPACER, 8.2X12X17 SPACER (8.8X12X19)	5,23 €
# 9	09180-06115-000 0918006115000	SPACER, 6.5X10X25 SPACER (6.5X10.5X25)	Non disponible	0,00 €
# 10	09320-12016-000 0932012016000 0932012016000	CUSHION	3,05 €
# 11	44541-14500-000 4454114500000 4454114500000	CAOUTCHOUC CUSHION	9,10 €
# 12	44261-22A00-000 4426122A00000 4426122A00000	RUBBER, FUEL TANK, FRONT CUSHION, FRONT	4,38 €
# 13	47157-22A00-000 4715722A00000 4715722A00000	DISCONTINUED	Non disponible	0,00 €
# 13	47157-22A01-000 4715722A01000 4715722A01000	MUD GUARD, CLEANER INLET	Non disponible	0,00 €
# 14	09409-07305-000 09409-07305-5PK 0940907305000	CLIP(BLACK) CLIP	1,75 €
# 15	09407-14403-000 0940714403000 0940714403000	CLAMP(L:125)	3,23 €
# 16	09407-20402-000 09407-25402-000 0940720402000	CLAMP, L:248 CLAMP	6,34 €
# 17	09407-30401-000 0940730401000 0940730401000	CLAMP, L:300 CLAMP	5,36 €
# 18	44300-22A01-000 4430022A01000 4430022A01000	COCK ASSY, FUEL LT COCK ASSY, FUEL	58,30 €
# 18	44300-22A00-000 4430022A00000 4430022A00000	DISCONTINUED	Non disponible	0,00 €
# 19	09352-50823-300 09352-50005-600 0935250823300	HOSE, (5X8.2X600) HOSE, FUEL COCK (L:300→200)	7,48 €
# 20	09401-08401-000 0940108401000 0940108401000	CLAMP NUT	2,09 €
# 21	02112-06167-000 0211206167000 0211206167000	VIS SCREW	2,88 €
# 22	08321-21067-000 08321-01067-000 0832121067000	WASHER, LOCK .LOCK WASHER	2,71 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
