ROUE AVANT (E2,E4) REFER TO FIG.41 (F- 9) FOR E24

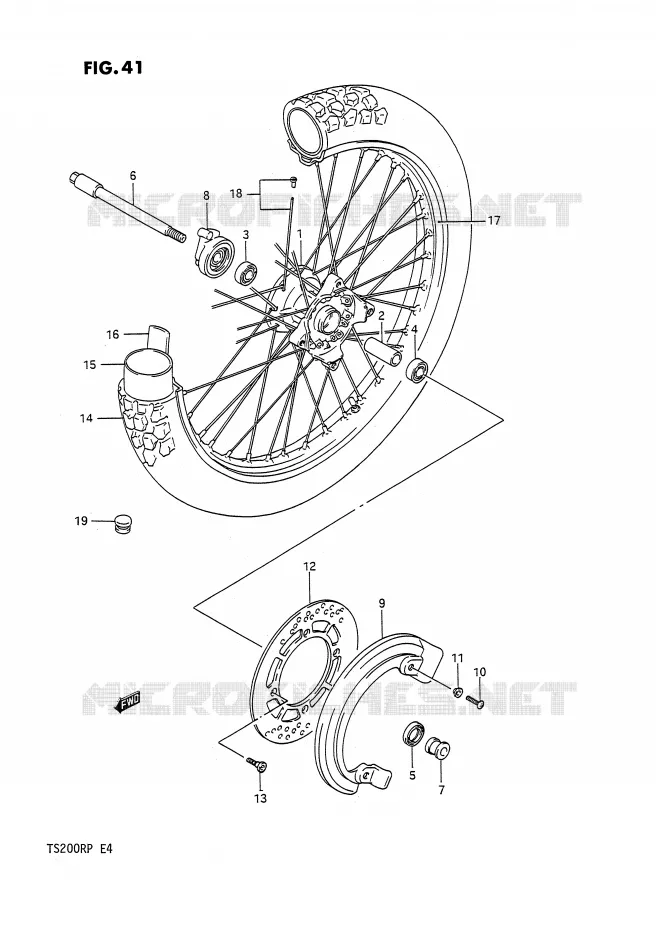

ROUE AVANT (E24) POUR SUZUKI TS-R 200 1993

GUIDON

(1) 54111-15D00-000

MOYEU
HUB, FRONT WHEEL

(2) 54731-44B00-000

ENTRETOISE
SPACER, HUB

(3) 08113-62027-000

BALL BEARING
BEARING, RH

(4) 08123-6202B-000

BALL BEARING NACHI
BEARING, LH

(5) 09284-22004-000

SEAL,FRONT HUB,L
SEAL, HUB LH

(6) 54711-14D00-000

BROCHE DE ROUE
AXLE, FRONT

(7) 54751-14D00-000

ENTRETOISE

(8) 54600-14D00-000

ENTRAINEUR

(9) 59231-03D00-30H

COUVERCLE
COVER, FRONT BRAKE DISC (BLUE)

(9) 59231-03D00-25Y

COUVERCLE

(9) 59231-03D00-30H

COUVERCLE
COVER, FRONT BRAKE DISC (WHITE)

(10) 02142-06167-000

VIS
SCREW

(11) 09169-06033-000

RONDELLE
WASHER

(12) 59221-03D01-000

DISQUE DE FREIN
DISC, FRONT BRAKE

(13) 09106-08155-000

BOULON
BOLT, DISC

(14) 55110-08D10-000

TIRE, FRONT (80/100-21) (DUNLOP)

(15) 55200-16511-000

CHAMBRE
TUBE ASSY, WHEEL INNER

(16) 55261-14540-000

FOND DE JANTE
PROTECTOR

(17) 55311-08D10-000

JANTE
RIM, FRONT WHEEL (1.60X21) (STEEL)

(17) 55311-08D01-000

JANTE
RIM, FRONT WHEEL (1.60X21) (ALUMINIUM)

(18) 55320-44B00-000

RAYONS

(19) 09250-08013-000

CAP

	Référence	Désignation	Qté
# 1	54111-15D00-000 5411115D00000 5411115D00000	MOYEU HUB, FRONT WHEEL	Non disponible	0,00 €
# 2	54731-44B00-000 5473144B00000 5473144B00000	ENTRETOISE SPACER, HUB	Non disponible	0,00 €
# 3	08113-62027-000 0811362027000 0811362027000	BALL BEARING BEARING, RH	23,51 €
# 4	08123-62027-000 08123-6202B-000 0812362027000	BALL BEARING NACHI BEARING, LH	17,92 €
# 5	09284-22004-000 0928422004000 0928422004000	SEAL, FRONT HUB, L SEAL, HUB LH	9,64 €
# 6	54711-14D00-000 5471114D00000 5471114D00000	BROCHE DE ROUE AXLE, FRONT	Non disponible	0,00 €
# 7	54751-14D00-000 5475114D00000 5475114D00000	ENTRETOISE	Non disponible	0,00 €
# 8	54600-14D00-000 5460014D00000 5460014D00000	ENTRAINEUR	Non disponible	0,00 €
# 9	59231-03D00-0NF 5923103D000NF	COUVERCLE COVER, FRONT BRAKE DISC (BLUE)	Non disponible	0,00 €
# 9	59231-03D00-25Y 5923103D0025Y 5923103D0025Y	COUVERCLE	Non disponible	0,00 €
# 9	59231-03D00-30H 5923103D0030H 5923103D0030H	COUVERCLE COVER, FRONT BRAKE DISC (WHITE)	Non disponible	0,00 €
# 10	02142-06167-000 0214206167000 0214206167000	VIS SCREW	1,94 €
# 11	09169-06033-000 0916906033000 0916906033000	RONDELLE WASHER	2,22 €
# 12	59221-03D01-000 5922103D01000 5922103D01000	DISQUE DE FREIN DISC, FRONT BRAKE	181,85 €
# 13	59421-03A01-000 09106-08155-000 5942103A01000	BOULON BOLT, DISC	6,00 €
# 14	55110-08D10-000 5511008D10000 5511008D10000	TIRE, FRONT (80/100-21) (DUNLOP)	Non disponible	0,00 €
# 15	55200-14540-000 55200-16511-000 5520014540000	CHAMBRE TUBE ASSY, WHEEL INNER	37,84 €
# 16	55261-14540-000 5526114540000 5526114540000	FOND DE JANTE PROTECTOR	6,00 €
# 17	55311-08D10-000 5531108D10000 5531108D10000	JANTE RIM, FRONT WHEEL (1.60X21) (STEEL)	140,92 €
# 17	55311-08D01-000 5531108D01000 5531108D01000	JANTE RIM, FRONT WHEEL (1.60X21) (ALUMINIUM)	Non disponible	0,00 €
# 18	55320-44B00-000 5532044B00000 5532044B00000	RAYONS	Non disponible	0,00 €
# 19	09250-08013-000 0925008013000 0925008013000	CAP	3,62 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ROUE AVANT (E24) de votre Suzuki de TS-R. Nous restons à votre disposition pour toute question.
