CLIGNOTANTS (MODELE K2 / K3 / K4 / K5 E6)

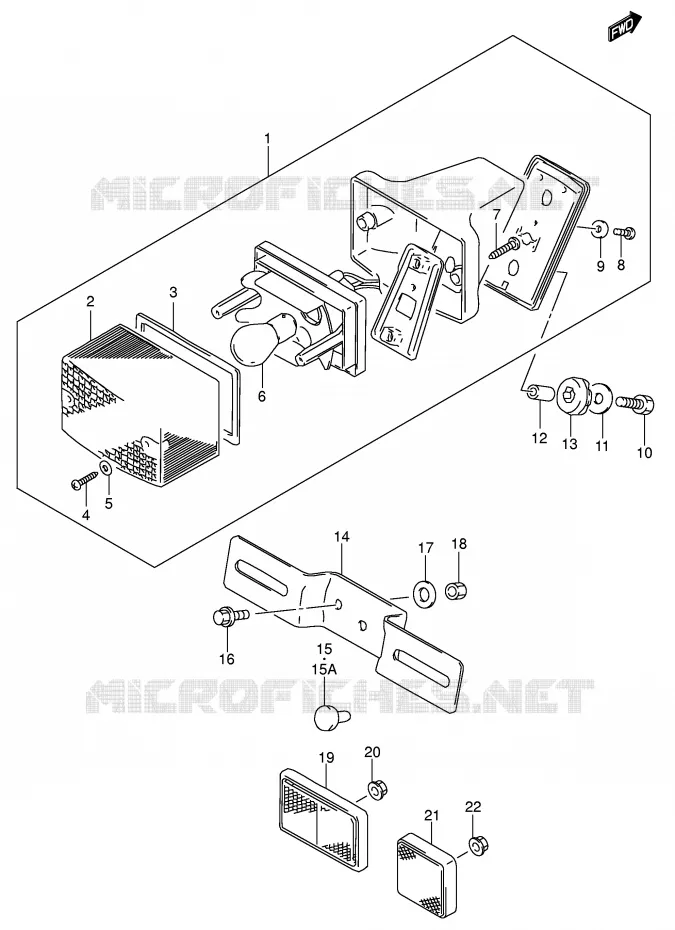

FEU ARRIERE POUR SUZUKI DR 200 2004

FEU ARRIERE (MODELE K2 P9)

(1) 35710-42A10-000

FEU ARRIERE

(15A) 09321-06026-000

CUSHION

(2) 35712-36A70-000

CABOCHON
VOYANT

(3) 35713-13600-000

JOINT
WASHER

(4) 03211-04207-000

VIS
SCREW

(5) 35627-43010-000

GASKET,TURN SIGNAL SCREW
WASHER

(6) 09471-12083-000

BULB (12V,21/5W)

(7) 03212-0525B-000

VIS
TAPPING SCREW

(8) 02112-0310A-000

VIS
SCREW

(9) 08322-01037-000

WASHER

(10) 01500-0625B-000

VIS
BOLT

(11) 09160-06109-000

WASHER (6.5X18X1.6)

(12) 09180-06270-000

SPACER,6.5X9X17.5

(13) 09320-09015-000

CUSHION

(14) 35927-14D30-000

SUPPORT

(15) 09321-06030-000

CUSHION,LICENSE PLATE
CUSHION

(16) 01550-0616B-000

VIS
BOLT

(17) 09160-06109-000

WASHER (6.5X18X1.6)

(18) 08310-0006A-000

ECROU
NUT

(19) 35970-38E00-000

CATADIOPTE
CATADIOPTRE

(20) 08316-1005B-000

ECROU
NUT

(21) 35970-29E00-000

REFLEX REFLECTOR ASSY, REAR

(22) 08319-31067-000

NUT
NIT

	Référence	Désignation	Qté
# 1	35710-42A10-000 3571042A10000 3571042A10000	FEU ARRIERE	164,40 €
# 2	35712-36A70-000 3571236A70000 3571236A70000	CABOCHON VOYANT	27,74 €
# 3	35713-13600-000 3571313600000 3571313600000	JOINT WASHER	6,92 €
# 4	03211-04207-000 0321104207000 0321104207000	VIS SCREW	1,81 €
# 5	35627-43010-000 3562743010000 3562743010000	GASKET, TURN SIGNAL SCREW WASHER	3,05 €
# 6	09471-12083-000 0947112083000 0947112083000	BULB (12V, 21/5W)	7,62 €
# 7	03212-05253-000 03212-0525B-000 0321205253000	VIS TAPPING SCREW	3,07 €
# 8	02112-03107-000 02112-0310A-000 0211203107000	VIS SCREW	2,46 €
# 9	08322-01037-000 0832201037000 0832201037000	WASHER	2,70 €
# 10	01500-06253-000 01500-0625B-000 0150006253000	VIS BOLT	3,14 €
# 11	09160-06109-000 0916006109000 0916006109000	WASHER (6.5X18X1.6)	2,75 €
# 12	09180-06270-000 0918006270000 0918006270000	SPACER, 6.5X9X17.5	2,92 €
# 13	09320-09015-000 0932009015000 0932009015000	CUSHION	3,62 €
# 14	35927-14D30-000 3592714D30000 3592714D30000	SUPPORT	13,54 €
# 15	09321-06030-000 0932106030000 0932106030000	CUSHION, LICENSE PLATE CUSHION	3,77 €
# 15A	09321-06026-000 0932106026000 0932106026000	CUSHION	3,94 €
# 16	01550-06163-000 01550-0616B-000 0155006163000	VIS BOLT	3,42 €
# 17	09160-06109-000 0916006109000 0916006109000	WASHER (6.5X18X1.6)	2,75 €
# 18	08310-00063-000 0831000063000	ECROU NUT	Non disponible	0,00 €
# 19	35970-38E00-000 3597038E00000 3597038E00000	CATADIOPTE CATADIOPTRE	17,82 €
# 20	08316-10053-000 08316-1005B-000 0831610053000	ECROU NUT	3,59 €
# 21	35970-29E00-000 3597029E00000 3597029E00000	REFLEX REFLECTOR ASSY, REAR	Non disponible	0,00 €
# 22	08316-10063-000 08319-31067-000 0831610063000	NUT NIT	2,88 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FEU ARRIERE de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
