FEU ARRIERE (MODELE T / V / W / X / Y)

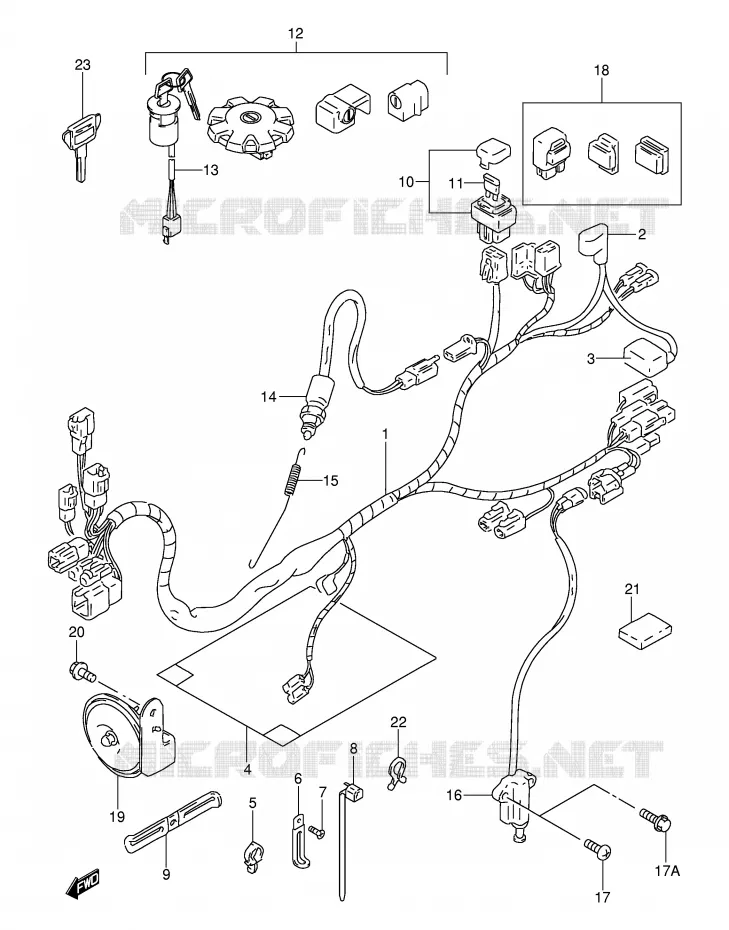

FAISCEAU ELECTRIQUE POUR SUZUKI DR 200 1999

COMMODOS

(1) 36610-42A50-000

HARNESS WIRING DR125SE/R-T
HARNESS, WIRING

(1) 36610-42A10-000

HARNESS, WIRING

(2) 31861-10D00-000

CHAPEAU

(3) 33624-10D00-000

CAPUCHON
CAP,BATTERY PLUS TERMINAL

(4) 36618-15D21-000

CAOUTCHOUC
GUIDE

(5) 09403-12404-000

CLAMP

(6) 09404-06039-000

CLAMP,L:65
CLAMP (L:80)

(6) 09404-06036-000

CLAMP,L:80
CLAMP (L:95)

(7) 03541-0410A-000

VIS
SCREW

(8) 09407-25401-000

COLLIER DE SERRAGE
CLAMP (L:235)

(8) 09407-14403-000

CLAMP(L:125)

(8) 09407-18402-000

CLAMP (L:165)

(9) 36651-05301-000

COLLIER
CLAMP, STARTER MOTOR LEAD

(10) 36740-24B01-000

PORTE FUSIBLE
BOX ASSY, FUSE

(11) 09481-20101-000

FUSE,20A

(12) 37000-44820-000

ENSEMBLE SERRURES

(13) 37110-44A20-000

CONTACTEUR
SERRURE

(14) 37740-31D00-000

CONTACTEUR DE STOP
FAISCEAU STOP LTZ400 K3

(15) 09443-06064-000

SPRING

(16) 37840-44X51-000

CONTACTEUR

(17) 02142-0620B-000

VIS
SCREW

(17A) 01550-0620B-000

VIS
BOLT

(18) 38740-24X50-000

RELAIS
RELAY ASSY, SIDE STAND

(19) 38500-44B00-000

AVERTISSEUR
HORN ASSY

(20) 01550-0612B-000

VIS
BOLT

(21) 36920-14D00-000

COUVERCLE
PROTECTOR, WIRE HARNESS

(22) 09408-00012-000

CLAMP
CLIP, LEAD WIRE

(23) 37146-03A00-000

EBAUCHE
KEY, BLANK

(23) 37146-03A10-000

EBAUCHE CP50/80 TYPE:D
KEY, BLANK

(23) 37146-03A30-000

EBAUCHE CP50/80 TYPE:F
KEY, BLANK

(23) 37146-03A20-000

EBAUCHE CP50/80 TYPE:E
KEY, BLANK

	Référence	Désignation	Qté
# 1	36610-42A50-000 3661042A50000 3661042A50000	HARNESS WIRING DR125SE/R-T HARNESS, WIRING	301,31 €
# 1	36610-42A10-000 3661042A10000 3661042A10000	HARNESS, WIRING	Non disponible	0,00 €
# 2	31861-10D00-000 3186110D00000 3186110D00000	CHAPEAU	7,75 €
# 3	33624-10D00-000 3362410D00000 3362410D00000	CAPUCHON CAP, BATTERY PLUS TERMINAL	6,90 €
# 4	36618-15D20-000 36618-15D21-000 3661815D20000	CAOUTCHOUC GUIDE	12,65 €
# 5	09403-12404-000 0940312404000 0940312404000	CLAMP	2,03 €
# 6	09404-06432-000 09404-06039-000 0940406432000	CLAMP, L:65 CLAMP (L:80)	2,06 €
# 6	09404-06434-000 09404-06036-000 0940406434000	CLAMP, L:80 CLAMP (L:95)	2,06 €
# 7	03541-04103-000 03541-0410A-000 0354104103000	VIS SCREW	1,79 €
# 8	09407-14403-000 0940714403000 0940714403000	CLAMP(L:125)	3,23 €
# 8	09407-18402-000 0940718402000 0940718402000	CLAMP (L:165)	3,12 €
# 8	09407-25401-000 0940725401000 0940725401000	COLLIER DE SERRAGE CLAMP (L:235)	6,02 €
# 9	36651-05301-000 3665105301000 3665105301000	COLLIER CLAMP, STARTER MOTOR LEAD	5,00 €
# 10	36740-24B01-000 3674024B01000 3674024B01000	PORTE FUSIBLE BOX ASSY, FUSE	27,74 €
# 11	09481-20101-000 0948120101000 0948120101000	FUSE, 20A	2,88 €
# 12	37000-44820-000 3700044820000 3700044820000	ENSEMBLE SERRURES	Non disponible	0,00 €
# 13	37110-44A01-000 37110-44A20-000 3711044A01000	CONTACTEUR SERRURE	93,66 €
# 14	37740-31D00-000 3774031D00000 3774031D00000	CONTACTEUR DE STOP FAISCEAU STOP LTZ400 K3	32,94 €		Stop affaire 32,94 €
# 15	09443-06064-000 0944306064000 0944306064000	SPRING	5,46 €
# 16	37840-44X50-000 37840-44X51-000 3784044X50000	CONTACTEUR	65,50 €
# 17	02142-06203-000 02142-0620B-000 0214206203000	VIS SCREW	2,41 €
# 17A	01550-06203-000 01550-0620B-000 0155006203000	VIS BOLT	3,46 €
# 18	38740-24X50-000 3874024X50000 3874024X50000	RELAIS RELAY ASSY, SIDE STAND	52,69 €
# 19	38500-44B00-000 3850044B00000 3850044B00000	AVERTISSEUR HORN ASSY	72,68 €
# 20	01550-06123-000 01550-0612B-000 0155006123000	VIS BOLT	3,46 €
# 21	36920-14D00-000 3692014D00000 3692014D00000	COUVERCLE PROTECTOR, WIRE HARNESS	7,67 €
# 22	09408-00012-000 0940800012000 0940800012000	CLAMP CLIP, LEAD WIRE	2,78 €
# 23	37146-03A00-000 3714603A00000 3714603A00000	EBAUCHE KEY, BLANK	12,98 €
# 23	37146-03A10-000 3714603A10000 3714603A10000	EBAUCHE CP50/80 TYPE:D KEY, BLANK	12,98 €
# 23	37146-03A20-000 3714603A20000 3714603A20000	EBAUCHE CP50/80 TYPE:E KEY, BLANK	12,48 €
# 23	37146-03A30-000 3714603A30000 3714603A30000	EBAUCHE CP50/80 TYPE:F KEY, BLANK	12,98 €
