VILEBREQUIN

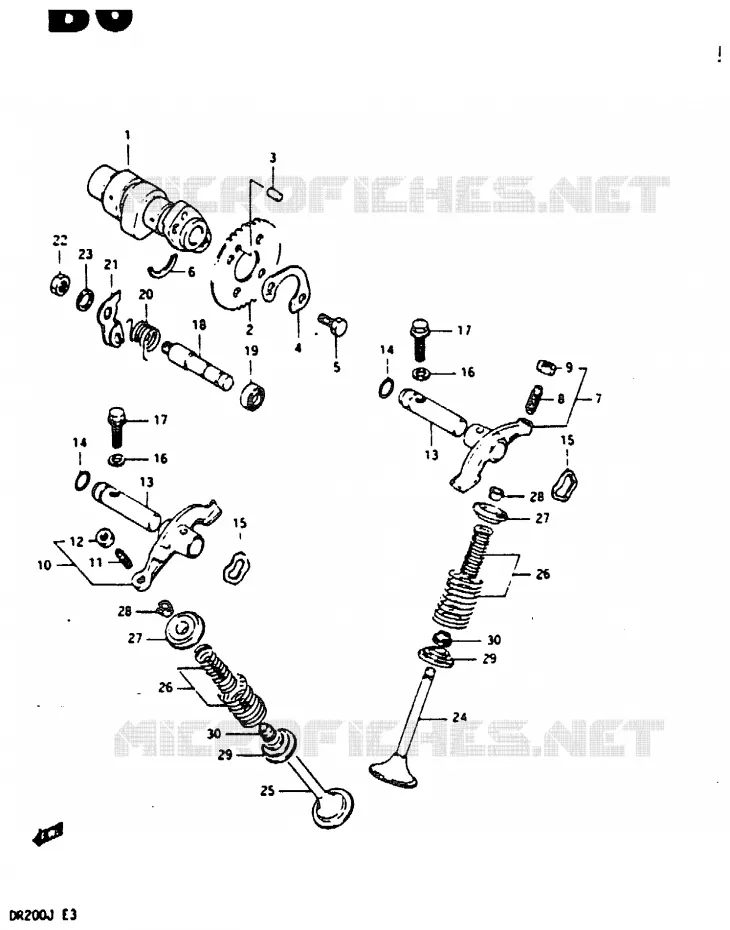

ARBRE A CAMES - SOUPAPES POUR SUZUKI DR 200 1987

DISTRIBUTION

(1) 12711-42A00-000

CAM SHAFT

(2) 12741-05201-000

PIGNON

(3) 09261-05005-000

PIN 5X8
PIN 16X10

(4) 12747-05202-000

RONDELLE
WASHER

(5) 09111-06032-000

BOLT

(6) 09390-22002-000

C RING
CIRCLIP

(7) 12850-25C00-000

BASCULEUR
ARM, VALVE ROCKER, IN

(8) 12842-32411-000

SCREW,TAPPET ADJUSTING
SCREW

(9) 12843-32400-000

NUT,ADJUSTING SCREW
NUT

(10) 12850-25C00-000

BASCULEUR
ARM, VALVE ROCKER, EX

(11) 12842-32411-000

SCREW,TAPPET ADJUSTING
SCREW

(12) 12843-32400-000

NUT,ADJUSTING SCREW
NUT

(13) 12861-05201-000

AXE

(14) 09280-09005-000

O RING,D:1.9,ID:8.6
O RING

(15) 09164-12021-000

WASHER

(16) 09168-06023-000

GASKET,5.8X13X1.2
.GASKET, OIL GALLERY PLUG

(17) 01550-0625B-000

VIS
BOLT, CENTER

(18) 12941-24401-000

DISCONTINUED

(19) 09282-10014-000

SEAL,OIL
OIL SEAL

(20) 09448-17014-000

SPRING

(21) 12942-42A01-000

LEVIER DECOMPRESSEUR

(22) 09140-08021-000

.NUT

(23) 08322-0108A-000

RONDELLE
WASHER, FRONT

(24) 12911-42A00-000

SOUPAPE

(25) 12912-42A00-000

SOUPAPE
VALVE

(26) 12920-05210-000

JEU DE RESSORTS
SPRING SET, VALVE

(27) 12931-49201-000

COUPELLE
RETAINER, SPRING

(28) 12932-24400-000

COTTER,VALVE
CLAVETTE

(29) 12933-49201-000

COUPELLE
SEAT, SPRING

(30) 09289-05015-000

SEAL,OIL
OIL SEAL

	Référence	Désignation	Qté
# 1	12711-42A00-000 1271142A00000 1271142A00000	CAM SHAFT	Non disponible	0,00 €
# 2	12741-05201-000 1274105201000 1274105201000	PIGNON	22,48 €
# 3	09261-05005-000 0926105005000 0926105005000	PIN 5X8 PIN 16X10	2,22 €
# 4	12747-05201-000 12747-05202-000 1274705201000	RONDELLE WASHER	3,79 €
# 5	09111-06032-000 0911106032000 0911106032000	BOLT	3,05 €
# 6	09390-22002-000 0939022002000 0939022002000	C RING CIRCLIP	3,05 €
# 7	12840-05200-000 12850-25C00-000 1284005200000	BASCULEUR ARM, VALVE ROCKER, IN	54,11 €
# 8	12842-32411-000 1284232411000 1284232411000	SCREW, TAPPET ADJUSTING SCREW	7,51 €
# 9	12843-32400-000 1284332400000 1284332400000	NUT, ADJUSTING SCREW NUT	3,94 €
# 10	12850-24400-000 12850-25C00-000 1285024400000	BASCULEUR ARM, VALVE ROCKER, EX	54,11 €
# 11	12842-32411-000 1284232411000 1284232411000	SCREW, TAPPET ADJUSTING SCREW	7,51 €
# 12	12843-32400-000 1284332400000 1284332400000	NUT, ADJUSTING SCREW NUT	3,94 €
# 13	12861-05201-000 1286105201000 1286105201000	AXE	21,29 €
# 14	09280-09005-000 0928009005000 0928009005000	O RING, D:1.9, ID:8.6 O RING	4,26 €
# 15	09164-12021-000 0916412021000 0916412021000	WASHER	3,05 €
# 16	09168-06015-000 09168-06023-000 0916806015000	GASKET, 5.8X13X1.2 .GASKET, OIL GALLERY PLUG	2,88 €
# 17	01517-06254-000 01550-0625B-000 0151706254000	VIS BOLT, CENTER	3,67 €
# 18	12941-24401-000 1294124401000 1294124401000	DISCONTINUED	Non disponible	0,00 €
# 19	09282-10014-000 0928210014000 0928210014000	SEAL, OIL OIL SEAL	8,05 €		Stop affaire 8,05 €
# 20	09448-17014-000 0944817014000 0944817014000	SPRING	4,66 €
# 21	12942-42A01-000 1294242A01000 1294242A01000	LEVIER DECOMPRESSEUR	Non disponible	0,00 €
# 22	08310-22085-000 09140-08021-000 0831022085000	.NUT	3,12 €
# 23	08322-11084-000 08322-0108A-000 0832211084000	RONDELLE WASHER, FRONT	2,30 €
# 24	12911-42A00-000 1291142A00000 1291142A00000	SOUPAPE	40,94 €
# 25	12912-42A00-000 1291242A00000 1291242A00000	SOUPAPE VALVE	65,92 €
# 26	12920-05210-000 1292005210000 1292005210000	JEU DE RESSORTS SPRING SET, VALVE	16,97 €
# 27	12931-49200-000 12931-49201-000 1293149200000	COUPELLE RETAINER, SPRING	8,71 €
# 28	12932-24400-000 1293224400000 1293224400000	COTTER, VALVE CLAVETTE	2,88 €
# 29	12933-49200-000 12933-49201-000 1293349200000	COUPELLE SEAT, SPRING	8,45 €
# 30	09289-05003-000 09289-05015-000 0928905003000	SEAL, OIL OIL SEAL	8,46 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ARBRE A CAMES - SOUPAPES de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
