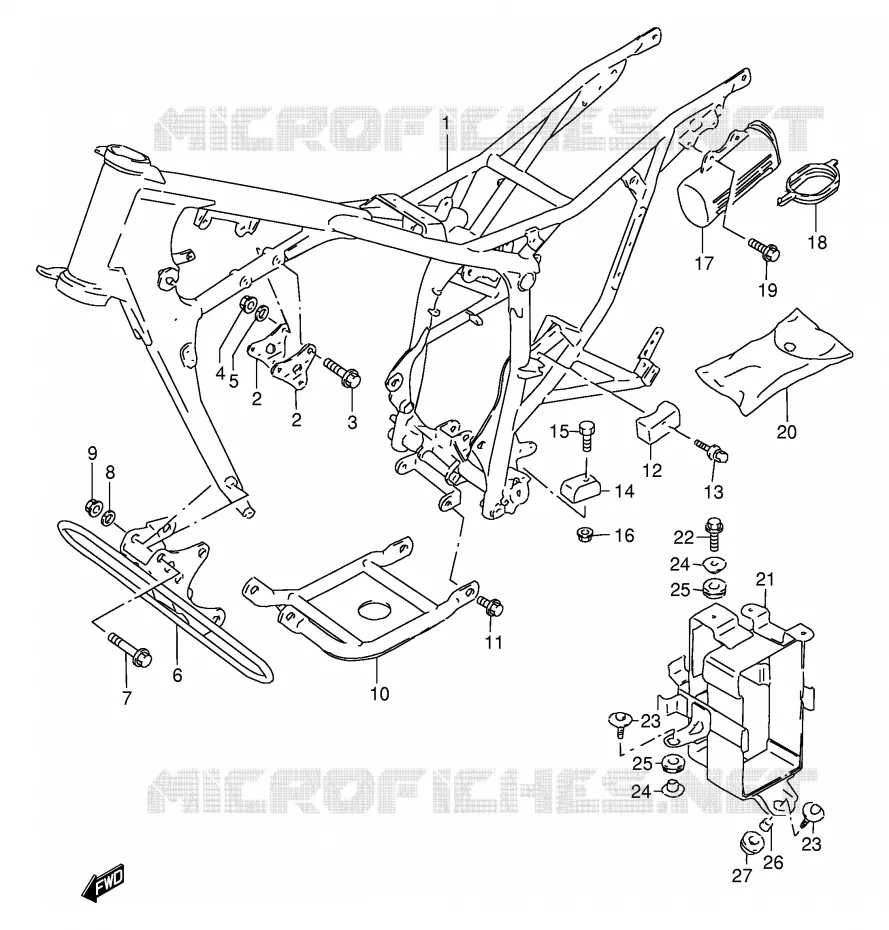

Vue éclatée

CADRE POUR SUZUKI DF 200 1999

REPOSE PIED

(1) 41100-44AF0-1TS

FRAME (WHITE)

(1) 41100-44AG1-1TS

FRAME (WHITE)

(2) 41991-42A00-291

CROCHET
PLATE, MOUNT UPPER (BLACK)

(2) 41991-42A00-291

CROCHET
PLATE, MOUNT UPPER (BLACK)

(3) 09103-08332-000

BOLT

(4) 08319-3108A-000

ECROU
NUT

(5) 08321-0108B-000

RONDELLE
LOCK WASHER

(6) 41990-44AF0-1TS

PLATE, MOUNT LOWER (WHITE)

(7) 09103-08569-000

BOLT,8X70
BOLT

(8) 08321-0108B-000

RONDELLE
LOCK WASHER

(9) 08319-3108A-000

ECROU
NUT

(10) 42510-44AF0-1TS

PROTECTOR, ENGINE (WHITE)

(11) 01550-1016A-000

VIS
BOLT

(12) 43911-44A01-000

ROULETTE CHAINE

(13) 01580-0635B-000

VIS
BOLT

(14) 43912-42AA0-000

GUIDE, CHAIN CONTROL LOWER

(15) 09128-06057-000

VIS
BOLT

(16) 08319-3106A-000

ECROU
NUT

(17) 41551-38201-000

BOITIER
HOLDER, TOOL

(18) 41552-37210-000

COUVERCLE
CACHE

(19) 09116-06165-000

BOLT
BOLT, CENTER

(20) 09800-21104-000

TOOL ASSY

(21) 41540-44AA0-000

SUPPORT
HOLDER, BATTERY

(22) 01550-0620B-000

VIS
BOLT, UPPER

(23) 01500-06257-000

VIS
BOLT, LOWER

(23) 01500-06257-000

VIS
BOLT, LOWER

(23) 01500-06257-000

VIS
BOLT, LOWER
VIS

(23) 01500-06257-000

VIS
BOLT, LOWER
VIS

(23) 09116-06131-000

BOLT,6X25
BOLT, LOWER

(23) 09116-06131-000

BOLT,6X25
BOLT, LOWER

(24) 09169-06065-000

RONDELLE

(24) 09169-06065-000

RONDELLE

(24) 09169-06065-000

RONDELLE
SPACER, UPPER LOWER

(24) 09169-06065-000

RONDELLE
SPACER, UPPER LOWER

(24) 09169-06065-000

RONDELLE
SPACER, UPPER LOWER
RONDELLE

(24) 09169-06065-000

RONDELLE
SPACER, UPPER LOWER
RONDELLE

(25) 09320-08510-000

CUSHION

(25) 09320-08510-000

CUSHION

(25) 09320-08510-000

CUSHION
CUSHION

(25) 09320-08510-000

CUSHION
CUSHION

(26) 09180-06285-000

SPACER,6.5X10X9
SPACER (6.1X10X9)

(27) 09320-10501-000

CUSHION
CUSHION, UPPER

	Référence	Désignation	Qté
# 1	41100-44AF0-1TS 4110044AF01TS 4110044AF01TS	FRAME (WHITE)	Non disponible	0,00 €
# 1	41100-44AG1-1TS 4110044AG11TS 4110044AG11TS	FRAME (WHITE)	Non disponible	0,00 €
# 2	41991-42A00-291 4199142A00291 4199142A00291	CROCHET PLATE, MOUNT UPPER (BLACK)	11,88 €
# 3	09103-08332-000 0910308332000 0910308332000	BOLT	5,54 €
# 4	08319-31083-000 08319-3108A-000 0831931083000	ECROU NUT	3,46 €
# 5	08321-01083-000 08321-0108B-000 0832101083000	RONDELLE LOCK WASHER	3,23 €
# 6	41990-44AF0-1TS 4199044AF01TS 4199044AF01TS	PLATE, MOUNT LOWER (WHITE)	Non disponible	0,00 €
# 7	09103-08293-000 09103-08569-000 0910308293000	BOLT, 8X70 BOLT	4,91 €
# 8	08321-01083-000 08321-0108B-000 0832101083000	RONDELLE LOCK WASHER	3,23 €
# 9	08319-31083-000 08319-3108A-000 0831931083000	ECROU NUT	3,46 €
# 10	42510-44AF0-1TS 4251044AF01TS 4251044AF01TS	PROTECTOR, ENGINE (WHITE)	Non disponible	0,00 €
# 11	01550-10163-000 01550-1016A-000 0155010163000	VIS BOLT	3,49 €
# 12	43911-44A00-000 43911-44A01-000 4391144A00000	ROULETTE CHAINE	14,90 €
# 13	01580-06353-000 01580-0635B-000 0158006353000	VIS BOLT	3,80 €
# 14	43912-42AA0-000 4391242AA0000 4391242AA0000	GUIDE, CHAIN CONTROL LOWER	Non disponible	0,00 €
# 15	09128-06057-000 0912806057000 0912806057000	VIS BOLT	2,08 €
# 16	08319-31063-000 08319-3106A-000 0831931063000	ECROU NUT	2,35 €
# 17	41551-38200-000 41551-38201-000 4155138200000	BOITIER HOLDER, TOOL	31,67 €
# 18	41552-37210-000 4155237210000 4155237210000	COUVERCLE CACHE	12,91 €
# 19	09116-06144-000 09116-06165-000 0911606144000	BOLT BOLT, CENTER	3,59 €
# 20	09800-21022-000 09800-21104-000 0980021022000	TOOL ASSY	17,56 €
# 21	41540-44AA0-000 4154044AA0000 4154044AA0000	SUPPORT HOLDER, BATTERY	110,04 €
# 22	01550-06203-000 01550-0620B-000 0155006203000	VIS BOLT, UPPER	3,46 €
# 23	09116-06047-000 01500-06257-000 0911606047000	VIS BOLT, LOWER	3,59 €
# 23	09116-06131-000 0911606131000 0911606131000	BOLT, 6X25 BOLT, LOWER	2,88 €
# 24	09169-06065-000 0916906065000 0916906065000	RONDELLE	5,18 €
# 25	09320-08021-000 09320-08510-000 0932008021000	CUSHION	2,36 €
# 26	09180-06210-000 09180-06285-000 0918006210000	SPACER, 6.5X10X9 SPACER (6.1X10X9)	3,79 €
# 27	09320-10043-000 09320-10501-000 0932010043000	CUSHION CUSHION, UPPER	7,68 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE de votre Suzuki de DF. Nous restons à votre disposition pour toute question.
