Cylindrée

Modèle

Année

Finition

Catalogue pièces

Vue éclatée

SUPPORT BATTERIE

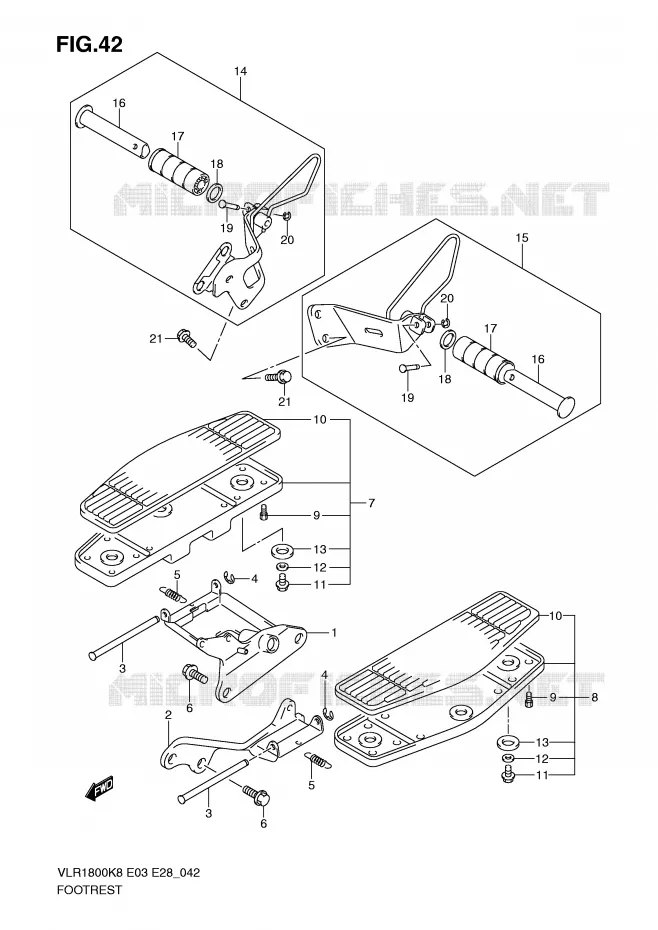

REPOSE PIEDS (VLR1800K8 / TK8 / K9 / L0) POUR SUZUKI INTRUDER 1800 2009

REPOSE PIEDS (VLR1800TK9 / TL0)

(1) 43510-22H01-000

SUPPORT
SUPPORT REPOSE PIED

(2) 43520-22H00-000

SUPPORT
BRACKET, FRONT FOOTREST LH

(3) 43539-10F00-000

AXE
PIN 16X10

(3) 43539-10F00-000

AXE
PIN 16X10

(4) 08332-1106A-000

E RING 6MM
E RING

(4) 08332-1106A-000

E RING 6MM
E RING

(5) 09443-11033-000

SPRING

(5) 09443-11033-000

SPRING

(6) 01550-1230B-000

VIS
BOLT

(6) 01550-1230B-000

VIS
BOLT

(7) 43501-10F12-000

REPOSE-PIED,DR
REPOSE PIED COMPLET

(8) 43502-10F12-000

REPOSE-PIED
FOOTREST ASSY, FRONT LH

(9) 43576-07D01-000

BOULON
BOLT, BANK SENSOR

(9) 43576-07D01-000

BOULON
BOLT, BANK SENSOR

(10) 43550-10F10-000

REPOSE PIED
CAOUTCHOUC

(10) 43550-10F10-000

REPOSE PIED
CAOUTCHOUC

(11) 01550-0610B-000

VIS
BOLT

(11) 01550-0610B-000

VIS
BOLT

(12) 09160-06158-000

WASHER

(12) 09160-06158-000

WASHER

(13) 09320-10077-000

CUSHION

(13) 09320-10077-000

CUSHION

(13) 09320-10077-000

CUSHION
CUSHION

(13) 09320-10077-000

CUSHION
CUSHION

(14) 43600-22H00-000

REPOSE PIED

(15) 43700-22H00-000

REPOSE PIED
FOOTREST ASSY, PILLION LH

(16) 43610-39G00-000

REPOSE PIED
BAR

(16) 43610-39G00-000

REPOSE PIED
BAR

(17) 43612-39G00-000

CAOUTCHOUC
RUBBER

(17) 43612-39G00-000

CAOUTCHOUC
RUBBER

(18) 09160-19024-000

WASHER,19.5X32X2.0
WASHER

(18) 09160-19024-000

WASHER,19.5X32X2.0
WASHER

(19) 09208-06007-000

PIN
PIN 16X10

(19) 09208-06007-000

PIN
PIN 16X10

(20) 08332-1104B-000

E RING

(20) 08332-1104B-000

E RING

(20) 08332-1104B-000

E RING
E-RING

(20) 08332-1104B-000

E RING
E-RING

(21) 01550-1030B-000

VIS
BOLT

(21) 01550-1030B-000

VIS
BOLT

	Référence	Désignation	Qté
# 1	43510-22H01-000 4351022H01000 4351022H01000	SUPPORT SUPPORT REPOSE PIED	183,66 €
# 2	43520-22H00-000 4352022H00000 4352022H00000	SUPPORT BRACKET, FRONT FOOTREST LH	121,62 €
# 3	43539-10F00-000 4353910F00000 4353910F00000	AXE PIN 16X10	10,94 €
# 4	08332-1106A-000 083321106A000 083321106A000	E RING 6MM E RING	1,81 €
# 5	09443-11033-000 0944311033000 0944311033000	SPRING	7,13 €
# 6	01550-1230B-000 015501230B000 015501230B000	VIS BOLT	5,03 €
# 7	43501-10F10-000 43501-10F12-000 4350110F10000	REPOSE-PIED, DR REPOSE PIED COMPLET	160,87 €
# 8	43502-10F10-000 43502-10F12-000 4350210F10000	REPOSE-PIED FOOTREST ASSY, FRONT LH	160,87 €
# 9	43576-07D01-000 4357607D01000 4357607D01000	BOULON BOLT, BANK SENSOR	12,36 €
# 10	43550-10F10-000 4355010F10000 4355010F10000	REPOSE PIED CAOUTCHOUC	70,61 €
# 11	01550-0610B-000 015500610B000 015500610B000	VIS BOLT	3,12 €
# 12	09160-06158-000 0916006158000 0916006158000	WASHER	2,50 €
# 13	09320-10036-000 09320-10077-000 0932010036000	CUSHION	2,81 €
# 14	43600-22H00-000 4360022H00000 4360022H00000	REPOSE PIED	161,08 €
# 15	43700-22H00-000 4370022H00000 4370022H00000	REPOSE PIED FOOTREST ASSY, PILLION LH	156,18 €
# 16	43610-39G00-000 4361039G00000 4361039G00000	REPOSE PIED BAR	21,59 €
# 17	43612-39G00-000 4361239G00000 4361239G00000	CAOUTCHOUC RUBBER	12,47 €
# 18	09160-19024-000 0916019024000 0916019024000	WASHER, 19.5X32X2.0 WASHER	3,89 €
# 19	09208-06007-000 0920806007000 0920806007000	PIN PIN 16X10	4,99 €
# 20	08332-1104A-000 08332-1104B-000 083321104A000	E RING	2,56 €
# 21	01550-1030B-000 015501030B000 015501030B000	VIS BOLT	4,90 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
