POMPE A HUILE - POMPE A ESSENCE

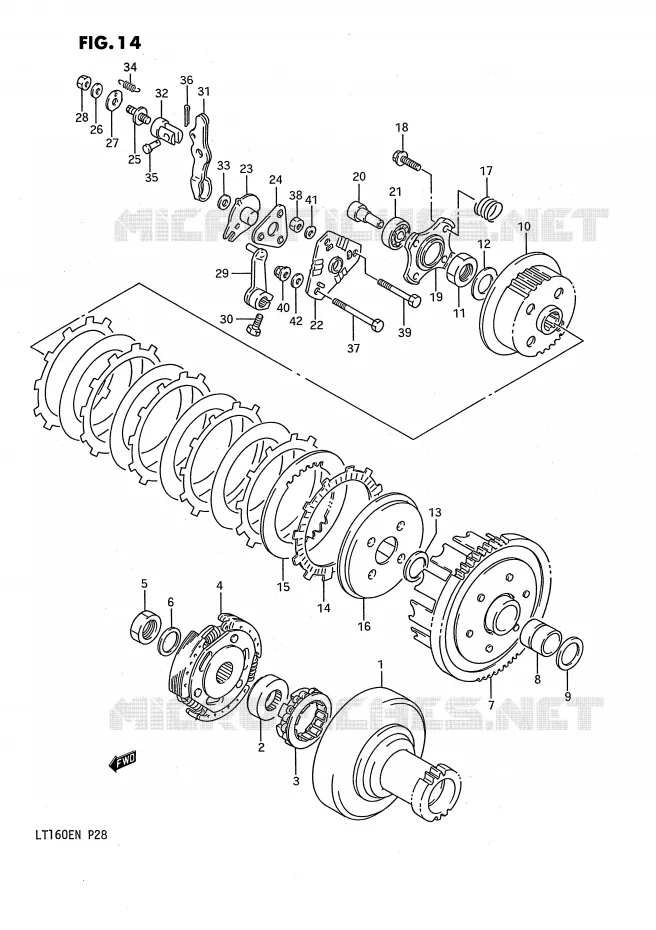

EMBRAYAGE POUR SUZUKI QUADRUNNER 160 1990

TRANSMISSION

EMBRAYAGE pour Suzuki QUADRUNNER 160 1990
1
(1)  21110-02C01-000
GEAR,PRIMARY DRIVE
GEAR, PRIMARY DRIVE (NT:19)
2
(2)  21631-19B11-000
RACE, INNER
3
(3)  21273-19B10-000
CLUTCH, ONE WAY
ROULEMENT
4
(4)  21500-02C03-000
CLUTCH ASSY,SHOE (NA)
CLUTCH ASSY
5
(5)  09140-18012-000
NUT
6
(6)  09164-20007-000
WASHER
LOCK WASHER
7
(7)  21200-02C02-000
GEAR ASSY, PRIMARY DRIVEN
8
(8)  09180-22035-000
SPACER 22X28X23
RONDELLE
9
(9)  09181-22251-000
SHIM
RONDELLE *
10
(10)  21410-18A00-000
HUB, CLUTCH
11
(11)  09140-20001-000
NUT 20MM
CL SLEEVE HUB NUT
12
(12)  09164-18001-000
WASHER,LOCK
WASHER
13
(13)  08211-20323-000
WASHER,THRUST
WASHER
14
(14)  21441-22A01-000
DISQUE D'EMBRAYAGE
PLATE, DRIVE
15
(15)  21451-01B40-000
DISQUE D'EMBRAYAGE ACIER
DISCONTINUED
16
(16)  21462-24501-000
DISC, PRESSURE
DISQUE PRESSION
17
(17)  09440-19022-000
SPRING
18
(18)  01550-06207-000
VIS
BOLT, FRONT
19
(19)  21465-24500-000
PLATE, RELEASE
20
(20)  23121-18A03-000
PICE,CLUTCH PUSH
POUSSOIR
21
(21)  09262-12001-000
BEARING,12X28X8
B1 12X28X8 BEARING
22
(22)  23231-18A00-000
GUIDE,BALL
BALL GUIDE, OUTER
23
(23)  23211-18A02-000
GUIDE,CLUTCH RELEASE INR BALL
BALL GUIDE, INNER
24
(24)  23250-24500-000
BALL,CLUTCH RELEASE
BALL, RELEASE
25
(25)  23223-18A00-000
BOULON
BOLT, ADJUSTER
26
(26)  09160-06127-000
WASHER,6.5X14X2.3
WASHER (6.5X13X2.3)
27
(27)  09169-06046-000
RONDELLE
WASHER
28
(28)  08310-00067-000
NUT
ECROU *
29
(29)  23220-18A00-000
ARM,CLUTCH RELEASE
ARM, RELEASE
30
(30)  01500-06207-000
VIS
BOLT
31
(31)  23225-18A00-000
ARM,CLUTCH RELEASE NO.2
32
(32)  23224-18A00-000
BOSS,CLUTCH RELEASE ARM
BOSS, RELEASE NO.2
33
(33)  09181-10195-000
SHIM
OIL PUMP SFT TH WASH
34
(34)  09443-06053-000
SPRING
35
(35)  09200-07005-000
PIN
PIN 16X10
36
(36)  04111-1620A-000
GOUPILLE
.PIN, COTTER
37
(37)  09119-06064-000
BOLT 6X55
BOLT
38
(38)  08310-00067-000
.NUT
39
(39)  09119-06063-000
BOLT 6X35
BOLT
40
(40)  08313-2006A-000
ECROU
NUT 6MM
41
(41)  08212-06121-000
WASHER,THRUST
WASHER
42
(42)  09168-06023-000
GASKET,5.8X13X1.2
SEAL, BOLT
Référence Désignation Prix Unitaire TTC Qté
# 1

21110-02C00-000

21110-02C01-000
 2111002C00000
GEAR, PRIMARY DRIVE
GEAR, PRIMARY DRIVE (NT:19)
# 2

21631-19B10-000

21631-19B11-000
 2163119B10000
RACE, INNER
# 3

21273-19B10-000
2127319B10000

2127319B10000
CLUTCH, ONE WAY
ROULEMENT
# 4

21500-02C01-000

21500-02C03-000
 2150002C01000
CLUTCH ASSY, SHOE (NA)
CLUTCH ASSY
# 5

09140-18012-000
0914018012000

0914018012000
NUT
# 6

09164-20007-000
0916420007000

0916420007000
WASHER
LOCK WASHER
# 7

21200-02C00-000

2120002C00000
GEAR ASSY, PRIMARY DRIVEN
Non disponible
# 8

09180-22035-000
0918022035000

0918022035000
SPACER 22X28X23
RONDELLE
# 9

08211-22361-000

09181-22251-000
 0821122361000
SHIM
RONDELLE *
# 10

21410-18A00-000
2141018A00000

2141018A00000
HUB, CLUTCH
# 11

09140-20002-000

09140-20001-000
 0914020002000
NUT 20MM
CL SLEEVE HUB NUT
# 12

09164-18001-000
0916418001000

0916418001000
WASHER, LOCK
WASHER
# 13

08211-20323-000
0821120323000

0821120323000
WASHER, THRUST
WASHER
# 14

21441-41B01-000

21441-22A01-000
 2144141B01000
DISQUE D'EMBRAYAGE
PLATE, DRIVE
# 15

21451-02C00-000

21451-01B40-000
 2145102C00000
DISQUE D'EMBRAYAGE ACIER
DISCONTINUED
# 16

21462-24501-000
2146224501000

2146224501000
DISC, PRESSURE
DISQUE PRESSION
# 17

09440-19022-000
0944019022000

0944019022000
SPRING
Non disponible
# 18

01517-06207-000

01550-06207-000
 0151706207000
VIS
BOLT, FRONT
# 19

21465-24500-000
2146524500000

2146524500000
PLATE, RELEASE
# 20

23121-18A03-000
2312118A03000

2312118A03000
PICE, CLUTCH PUSH
POUSSOIR
# 21

08110-60010-000

09262-12001-000
 0811060010000
BEARING, 12X28X8
B1 12X28X8 BEARING
# 22

23231-18A00-000
2323118A00000

2323118A00000
GUIDE, BALL
BALL GUIDE, OUTER
Non disponible
# 23

23211-18A02-000
2321118A02000

2321118A02000
GUIDE, CLUTCH RELEASE INR BALL
BALL GUIDE, INNER
Non disponible
# 24

23250-24500-000
2325024500000

2325024500000
BALL, CLUTCH RELEASE
BALL, RELEASE
# 25

23223-18A00-000
2322318A00000

2322318A00000
BOULON
BOLT, ADJUSTER
Non disponible
# 26

09160-06017-000

09160-06127-000
 0916006017000
WASHER, 6.5X14X2.3
WASHER (6.5X13X2.3)
# 27

09169-06046-000
0916906046000

0916906046000
RONDELLE
WASHER
# 28

08310-22067-000

08310-00067-000
 0831022067000
NUT
ECROU *
# 29

23220-18A00-000
2322018A00000

2322018A00000
ARM, CLUTCH RELEASE
ARM, RELEASE
# 30

09100-06091-000

01500-06207-000
 0910006091000
VIS
BOLT
# 31

23225-18A00-000
2322518A00000

2322518A00000
ARM, CLUTCH RELEASE NO.2
Non disponible
# 32

23224-18A00-000
2322418A00000

2322418A00000
BOSS, CLUTCH RELEASE ARM
BOSS, RELEASE NO.2
Non disponible
# 33

08211-10201-000

09181-10195-000
 0821110201000
SHIM
OIL PUMP SFT TH WASH
# 34

09443-06053-000
0944306053000

0944306053000
SPRING
# 35

09200-07005-000
0920007005000

0920007005000
PIN
PIN 16X10
# 36

04111-16158-000

04111-1620A-000
 0411116158000
GOUPILLE
.PIN, COTTER
# 37

09119-06064-000
0911906064000

0911906064000
BOLT 6X55
BOLT
Non disponible
# 38

08310-11067-000

08310-00067-000
 0831011067000
.NUT
# 39

09119-06063-000
0911906063000

0911906063000
BOLT 6X35
BOLT
Non disponible
# 40

08313-21064-000

08313-2006A-000
 0831321064000
ECROU
NUT 6MM
# 41

08212-06121-000
0821206121000

0821206121000
WASHER, THRUST
WASHER
# 42

09168-06023-000
0916806023000

0916806023000
GASKET, 5.8X13X1.2
SEAL, BOLT
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !

Pièces d'origine pour Suzuki 160 QUADRUNNER 1990
