CARENAGES ARRIERE (MODELE X) COLOR : E6M = 33J(BLACK), Y98(GREEN)

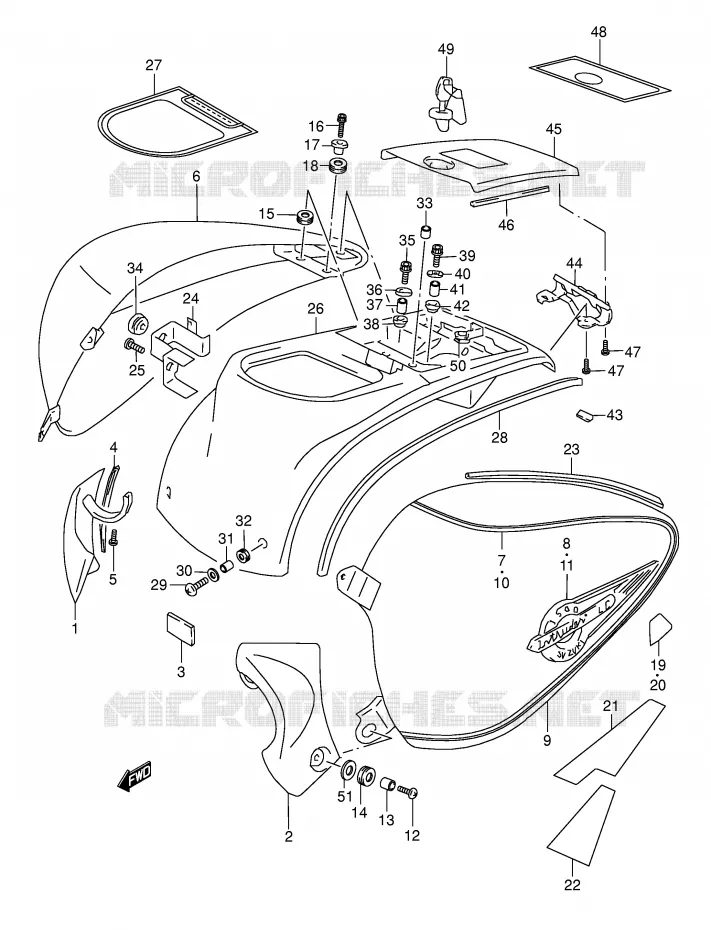

CARENAGES ARRIERE (MODELE Y) POUR SUZUKI INTRUDER 1500 2004

CARENAGES ARRIERE (MODELE K1) COLOR : FG1 = 33J(BLACK), 1LF(BLUE)

(1) 47510-10F01-000

CACHE

(2) 47520-10F02-000

COUVERTURE
CACHE

(3) 44612-13600-000

CAOUTCHOUC
CUSHION

(4) 47514-10F00-000

CAOUTCHOUC
SEAL

(5) 09139-06028-000

SCREW

(6) 47800-10F20-33J

COUVERTURE
COVER ASSY, SIDE RH (BLACK)

(6) 47800-10F20-BU6

COUVERTURE
COVER, SIDE VL1500/Y

(6) 47800-10F20-BU7

COUVERTURE
COVER, SIDE VL1500/Y

(6) 47800-10F10-K7E

COVER ASSY,SIDE
COVER, SIDE VL1500/Y

(7) 68135-10F10-BU9

TAPE VL1500
TAPE, RH

(7) 68135-10F10-BV1

TAPE VL1500/Y
TAPE, RH

(7) 68135-10F10-K8A

TAPE,COVER SIDE
TAPE, RH

(7) 68135-10F20-BU8

TAPE
TAPE, RH

(8) 68111-10F00-000

EMBLEME
EMBLEM, RH

(9) 47900-10F10-K7E

COVER ASSY,SIDE
COVER, SIDE VL1500/Y

(9) 47900-10F20-33J

COVER, SIDE VL1500/Y

(9) 47900-10F20-BU6

COUVERTURE
COVER, SIDE VL1500/Y

(9) 47900-10F20-BU7

COUVERTURE
COVER, SIDE VL1500/Y

(10) 68145-10F10-K8A

TAPE,COVER SIDE
TAPE, LH

(10) 68145-10F20-BU8

TAPE,L
TAPE, LH

(10) 68145-10F20-BU9

TAPE
TAPE, LH

(10) 68145-10F20-BV1

TAPE,L
TAPE, LH

(11) 68121-10F00-000

EMBLEME
EMBLEM, LH

(12) 09139-06030-000

SCREW

(13) 09180-06260-000

SPACER,6.5X9X7.2
RONDELLE

(14) 09320-08510-000

CUSHION

(15) 47822-10F01-000

CAOUTCHOUC
CUSHION

(16) 07120-0620B-000

BOLT
BOULON

(17) 47827-10F00-000

RONDELLE
WASHER

(18) 47826-10F01-000

CAOUTCHOUC
CUSHION

(19) 47838-10F00-000

EMBLEME

(20) 47848-10F00-000

EMBLEME

(21) 47835-10F00-000

PROTECTION

(22) 47836-10F00-000

PROTECTION

(23) 47837-10FA0-000

CAOUTCHOUC

(24) 47850-10F00-000

SUPPORT

(25) 01550-0616B-000

VIS
BOLT

(26) 47821-10F00-000

CACHE RESERVOIR CENTRAL
COVER, METER

(27) 68897-10F10-000

EMBLEME
TAPE, METER COVER

(28) 47824-10F00-000

JONC
SEAL

(29) 09139-06030-000

SCREW
BOLT

(30) 09160-06036-000

WASHER 6.5X18X1.5
WASHER

(31) 09180-06256-000

SPACER,6.5X9X5.7
RONDELLE

(32) 09320-08066-000

SILENTBLOC
CUSHION

(33) 09321-06036-000

CUSHION
CAOUTCHOUC

(34) 09321-10007-000

CUSHION
CAOUTCHOUC

(35) 07120-0625A-000

BOULON
BOLT, CENTER

(36) 09160-06084-000

WASHER,6.5X18X1.6
WASHER

(37) 09180-06265-000

SPACER,6.5X9X11
RONDELLE

(38) 47825-10F01-000

CAOUTCHOUC
CUSHION

(39) 07120-06167-000

BOLT
BOLT, REAR

(40) 09160-06084-000

WASHER,6.5X18X1.6
WASHER

(41) 09180-06256-000

SPACER,6.5X9X5.7
RONDELLE

(42) 09320-08066-000

SILENTBLOC
CUSHION

(43) 44612-13600-000

CAOUTCHOUC
CUSHION

(44) 47380-10F01-000

SUPPORT
HINGE, FUEL LID

(45) 47811-10F00-000

PORTE

(46) 47812-10F00-000

CAOUTCHOUC

(47) 02142-0612A-000

VIS
SCREW

(47) 02142-0612A-000

VIS
SCREW

(47) 02142-0612A-000

VIS
SCREW
VIS

(47) 02142-0612A-000

VIS
SCREW
VIS

(48) 68898-10F10-000

EMBLEME
TAPE, FUEL LID

(49) 95700-07861-000

SERRURE
LOCK SET, FUEL LID

(50) 47828-10F01-000

CAOUTCHOUC

(51) 08322-0106A-000

RONDELLE
WASHER

	Référence	Désignation	Qté
# 1	47510-10F00-000 47510-10F01-000 4751010F00000	CACHE	163,60 €
# 2	47520-10F01-000 47520-10F02-000 4752010F01000	COUVERTURE CACHE	163,60 €
# 3	47829-10F00-000 44612-13600-000 4782910F00000	CAOUTCHOUC CUSHION	6,36 €
# 4	47514-10F00-000 4751410F00000 4751410F00000	CAOUTCHOUC SEAL	8,81 €
# 5	09139-06028-000 0913906028000 0913906028000	SCREW	Non disponible	0,00 €
# 6	47800-10F10-33J 47800-10F20-33J 4780010F1033J	COUVERTURE COVER ASSY, SIDE RH (BLACK)	673,44 €
# 6	47800-10F10-BU6 4780010F10BU6	COUVERTURE COVER, SIDE VL1500/Y	Non disponible	0,00 €
# 6	47800-10F10-BU7 4780010F10BU7	COUVERTURE COVER, SIDE VL1500/Y	Non disponible	0,00 €
# 6	47800-10F10-K7E 4780010F10K7E 4780010F10K7E	COVER ASSY, SIDE COVER, SIDE VL1500/Y	Non disponible	0,00 €
# 7	68135-10F10-BU9 6813510F10BU9 6813510F10BU9	TAPE VL1500 TAPE, RH	116,69 €
# 7	68135-10F10-BV1 6813510F10BV1 6813510F10BV1	TAPE VL1500/Y TAPE, RH	116,69 €
# 7	68135-10F10-K8A 6813510F10K8A 6813510F10K8A	TAPE, COVER SIDE TAPE, RH	110,11 €
# 7	68135-10F10-BU8 6813510F10BU8	TAPE TAPE, RH	Non disponible	0,00 €
# 8	68111-10F00-000 6811110F00000 6811110F00000	EMBLEME EMBLEM, RH	72,05 €
# 9	47900-10F10-K7E 4790010F10K7E 4790010F10K7E	COVER ASSY, SIDE COVER, SIDE VL1500/Y	673,44 €
# 9	47900-10F10-33J 4790010F1033J	COVER, SIDE VL1500/Y	Non disponible	0,00 €
# 9	47900-10F10-BU6 4790010F10BU6	COUVERTURE COVER, SIDE VL1500/Y	Non disponible	0,00 €
# 9	47900-10F10-BU7 4790010F10BU7	COUVERTURE COVER, SIDE VL1500/Y	Non disponible	0,00 €
# 10	68145-10F10-K8A 6814510F10K8A 6814510F10K8A	TAPE, COVER SIDE TAPE, LH	110,11 €
# 10	68145-10F10-BU8 6814510F10BU8	TAPE, L TAPE, LH	Non disponible	0,00 €
# 10	68145-10F10-BU9 6814510F10BU9	TAPE TAPE, LH	Non disponible	0,00 €
# 10	68145-10F10-BV1 6814510F10BV1	TAPE, L TAPE, LH	Non disponible	0,00 €
# 11	68121-10F00-000 6812110F00000 6812110F00000	EMBLEME EMBLEM, LH	72,05 €
# 12	09139-06030-000 0913906030000 0913906030000	SCREW	5,96 €
# 13	09180-06260-000 0918006260000 0918006260000	SPACER, 6.5X9X7.2 RONDELLE	4,82 €
# 14	09320-08021-000 09320-08510-000 0932008021000	CUSHION	2,50 €
# 15	47822-10F00-000 47822-10F01-000 4782210F00000	CAOUTCHOUC CUSHION	11,54 €
# 16	07120-06203-000 07120-0620B-000 0712006203000	BOLT BOULON	4,51 €
# 17	47827-10F00-000 4782710F00000 4782710F00000	RONDELLE WASHER	8,17 €
# 18	47826-10F00-000 47826-10F01-000 4782610F00000	CAOUTCHOUC CUSHION	11,35 €
# 19	47838-10F00-000 4783810F00000 4783810F00000	EMBLEME	11,30 €
# 20	47848-10F00-000 4784810F00000 4784810F00000	EMBLEME	11,30 €
# 21	47835-10F00-000 4783510F00000 4783510F00000	PROTECTION	59,81 €
# 22	47836-10F00-000 4783610F00000 4783610F00000	PROTECTION	26,96 €
# 23	47837-10F00-000 47837-10FA0-000 4783710F00000	CAOUTCHOUC	16,62 €
# 24	47850-10F00-000 4785010F00000 4785010F00000	SUPPORT	15,62 €
# 25	01550-06163-000 01550-0616B-000 0155006163000	VIS BOLT	3,62 €
# 26	47821-10F00-000 4782110F00000 4782110F00000	CACHE RESERVOIR CENTRAL COVER, METER	Non disponible	0,00 €
# 27	68897-10F10-000 6889710F10000 6889710F10000	EMBLEME TAPE, METER COVER	Non disponible	0,00 €
# 28	47824-10F00-000 4782410F00000 4782410F00000	JONC SEAL	15,46 €
# 29	09139-06030-000 0913906030000 0913906030000	SCREW BOLT	5,96 €
# 30	09160-06036-000 0916006036000 0916006036000	WASHER 6.5X18X1.5 WASHER	2,90 €
# 31	09180-06256-000 0918006256000 0918006256000	SPACER, 6.5X9X5.7 RONDELLE	3,08 €
# 32	09320-08051-000 09320-08066-000 0932008051000	SILENTBLOC CUSHION	10,55 €
# 33	09321-06013-000 09321-06036-000 0932106013000	CUSHION CAOUTCHOUC	1,96 €
# 34	09321-10007-000 0932110007000 0932110007000	CUSHION CAOUTCHOUC	4,01 €
# 35	07120-06253-000 07120-0625A-000 0712006253000	BOULON BOLT, CENTER	3,83 €
# 36	09160-06084-000 0916006084000 0916006084000	WASHER, 6.5X18X1.6 WASHER	2,56 €
# 37	09180-06265-000 0918006265000 0918006265000	SPACER, 6.5X9X11 RONDELLE	4,80 €
# 38	47825-10F00-000 47825-10F01-000 4782510F00000	CAOUTCHOUC CUSHION	12,11 €
# 39	07120-06163-000 07120-06167-000 0712006163000	BOLT BOLT, REAR	4,51 €
# 40	09160-06084-000 0916006084000 0916006084000	WASHER, 6.5X18X1.6 WASHER	2,56 €
# 41	09180-06256-000 0918006256000 0918006256000	SPACER, 6.5X9X5.7 RONDELLE	3,08 €
# 42	09320-08051-000 09320-08066-000 0932008051000	SILENTBLOC CUSHION	10,55 €
# 43	47829-10F00-000 44612-13600-000 4782910F00000	CAOUTCHOUC CUSHION	6,36 €
# 44	47380-10F00-000 47380-10F01-000 4738010F00000	SUPPORT HINGE, FUEL LID	25,42 €
# 45	47811-10F00-000 4781110F00000 4781110F00000	PORTE	288,89 €
# 46	47812-10F00-000 4781210F00000 4781210F00000	CAOUTCHOUC	5,28 €
# 47	02142-06123-000 02142-0612A-000 0214206123000	VIS SCREW	1,63 €
# 48	68898-10F10-000 6889810F10000 6889810F10000	EMBLEME TAPE, FUEL LID	Non disponible	0,00 €
# 49	95700-07860-000 95700-07861-000 9570007860000	SERRURE LOCK SET, FUEL LID	77,54 €
# 50	47828-10F00-000 47828-10F01-000 4782810F00000	CAOUTCHOUC	21,98 €
# 51	08322-01063-000 0832201063000	RONDELLE WASHER	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
