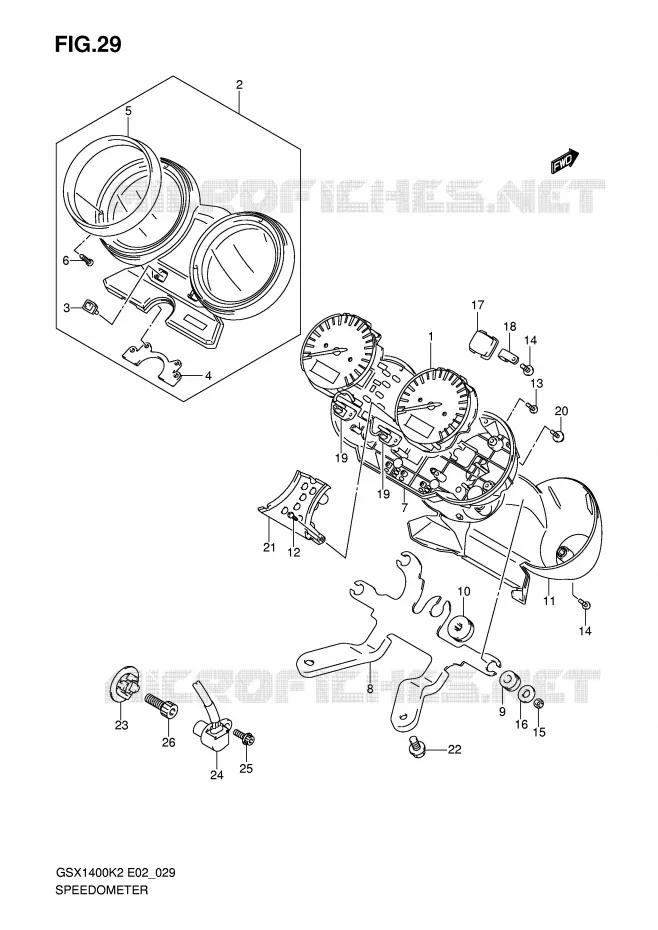

COMPTEUR (MODELE K1 / K2 / K3 / K4) POUR SUZUKI GSX 1400 2004

PHARE (GSX1400K4 / K5 / UK4 / UK5 E2,E19) REFER TO FIG.31 (E-12) FOR GSX1400K2/K3 E24

(1) 34120-42F00-000

COMPTEUR

(1) 34120-42F10-000

SPEEDOMETER (MILE/KILO)

(2) 34150-42F00-000

BOITIER

(3) 34124-31F10-000

CAOUTCHOUC

(4) 34188-42F00-000

SILENTBLOC
DAMPER

(5) 34193-42F00-000

ENJOLIVEUR
COVER, METER

(6) 34183-31F10-000

VIS
SCREW (2.3X8)

(7) 34111-31F10-000

BOITIER

(8) 34950-42F00-000

SUPPORT
BRACKET

(9) 34189-32B00-000

SILENTBLOC
CUSHION

(10) 34955-13E01-000

CAOUTCHOUC
CUSHION

(11) 34152-42F00-000

ENJOLIVEUR COMPTEUR
COUVRE CULASSE

(12) 34149-31F10-000

VIS
SCREW, PAN HEAD (3X14)

(13) 09132-03008-000

SCREW,L:16
VIS

(14) 03512-04149-000

VIS
SCREW

(14) 03512-04149-000

VIS
SCREW

(15) 08310-00057-000

NUT

(16) 09160-05013-000

WASHER (5.2X16X1)

(17) 34198-19F20-000

CAOUTCHOUC
GROMMET

(18) 34179-21F00-000

ATTACHE
CLAMP

(19) 34177-42F00-000

PLAQUE

(19) 34177-42F00-000

PLAQUE

(20) 34383-31F10-000

VIS

(21) 34165-42F00-000

CACHE
CASE, INNER

(22) 07120-06167-000

BOLT

(23) 34981-38G01-000

ROTOR
ROTOR, SPEED

(24) 34990-35F00-000

SENSOR
SENSOR, SPEED

(25) 07120-0512B-000

BOULON
BOLT

(26) 07130-0825B-000

BOULON
BOLT

	Référence	Désignation	Qté
# 1	34120-42F00-000 3412042F00000 3412042F00000	COMPTEUR	Non disponible	0,00 €
# 1	34120-42F10-000 3412042F10000 3412042F10000	SPEEDOMETER (MILE/KILO)	Non disponible	0,00 €
# 2	34150-42F00-000 3415042F00000 3415042F00000	BOITIER	198,48 €
# 3	34124-31F10-000 3412431F10000 3412431F10000	CAOUTCHOUC	6,83 €
# 4	34188-42F00-000 3418842F00000 3418842F00000	SILENTBLOC DAMPER	9,59 €
# 5	34193-42F00-000 3419342F00000 3419342F00000	ENJOLIVEUR COVER, METER	48,49 €
# 6	34183-31F10-000 3418331F10000 3418331F10000	VIS SCREW (2.3X8)	4,45 €
# 7	34111-31F10-000 3411131F10000 3411131F10000	BOITIER	67,80 €
# 8	34950-42F00-000 3495042F00000 3495042F00000	SUPPORT BRACKET	63,14 €
# 9	34189-32B00-000 3418932B00000 3418932B00000	SILENTBLOC CUSHION	7,22 €
# 10	34955-13E00-000 34955-13E01-000 3495513E00000	CAOUTCHOUC CUSHION	3,72 €
# 11	34152-42F00-000 3415242F00000 3415242F00000	ENJOLIVEUR COMPTEUR COUVRE CULASSE	171,82 €
# 12	34149-31F10-000 3414931F10000 3414931F10000	VIS SCREW, PAN HEAD (3X14)	5,09 €
# 13	09132-03008-000 0913203008000 0913203008000	SCREW, L:16 VIS	2,22 €		Stop affaire 2,22 €
# 14	03512-04149-000 0351204149000 0351204149000	VIS SCREW	1,94 €
# 15	08310-00057-000 0831000057000 0831000057000	NUT	2,18 €
# 16	09160-05013-000 0916005013000 0916005013000	WASHER (5.2X16X1)	1,73 €
# 17	34198-19F20-000 3419819F20000 3419819F20000	CAOUTCHOUC GROMMET	9,71 €
# 18	34179-21F00-000 3417921F00000 3417921F00000	ATTACHE CLAMP	5,54 €		Stop affaire 5,54 €
# 19	34177-42F00-000 3417742F00000 3417742F00000	PLAQUE	40,64 €
# 20	34383-31F10-000 3438331F10000 3438331F10000	VIS	4,66 €
# 21	34165-42F00-000 3416542F00000 3416542F00000	CACHE CASE, INNER	26,50 €
# 22	07120-06163-000 07120-06167-000 0712006163000	BOLT	4,26 €
# 23	34981-35F00-000 34981-38G01-000 3498135F00000	ROTOR ROTOR, SPEED	22,75 €
# 24	34990-35F00-000 3499035F00000 3499035F00000	SENSOR SENSOR, SPEED	143,10 €
# 25	07120-05123-000 07120-0512B-000 0712005123000	BOULON BOLT	3,79 €
# 26	07130-08253-000 07130-0825B-000 0713008253000	BOULON BOLT	4,78 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR (MODELE K1/K2/K3/K4) de votre Suzuki GSX 1400 de GSX. Nous restons à votre disposition pour toute question.
