AMORTISSEUR ARRIERE GV1400GDG / GCG / MODELE H / J

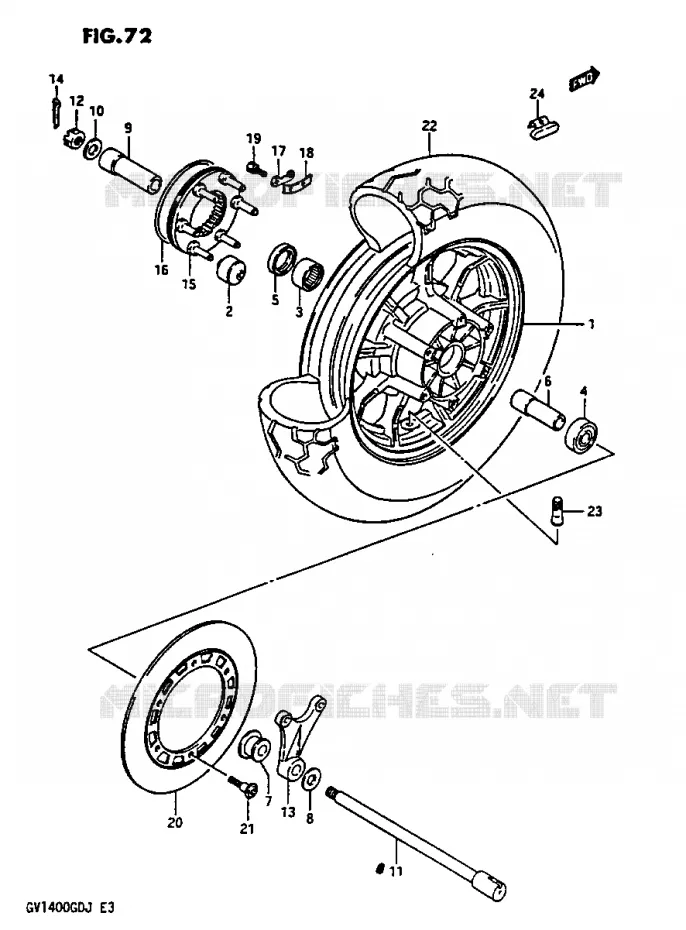

ROUE ARRIERE GV1400GDG / GTG -F.NO.103764 POUR SUZUKI CAVALCADE 1400 1988

ROUE ARRIERE GV1400GDG F.NO.103765- / GCG / MODELE H / J

(1) 64100-24820-291

WHEEL SET,REAR (15XMT3.50) (BLACK)

(2) 09319-12019-000

BUSH
BUSH REAR HUB

(3) 09263-30020-000

RN 30X58X20 BRG 18X2, LH

(4) 08123-6304B-000

BEARING
BALL BEARING NACHI

(5) 09283-30023-000

OIL SEAL 30 X 44 X 7

(6) 64731-24A01-000

SPACER,REAR HUB BEAR

(7) 64740-24A01-000

SPACER COMP,REAR AXL

(8) 64743-24A00-000

WASHER,REAR AXLE, RH

(9) 64772-24A00-000

SPACER,REAR AXLE, LH

(10) 09160-18017-000

RONDELLE
WASHER 18X35X4

(11) 64711-24A00-000

AXLE,REAR

(12) 08314-40187-000

NUT
NUT 18MM

(13) 69721-24A00-000

BRACKET,REAR CALIPER

(14) 04111-4030A-000

GOUPILLE
40 X 30 COTTER PIN

(15) 64680-24A00-000

ENTRAINEMENT DE ROUE
JOINT ASSY,REAR HUB

(16) 09280-65003-000

O RING D:2.1 ID:65
O RING RR HUB JOINT

(17) 09169-06030-000

RONDELLE
WASHER RR HUB DRIVEN (T:1.6)

(18) 64677-45110-000

ENTRETOISE
THRUST WASHER JOINT (T:1.6)

(19) 09119-06049-000

BOLT

(20) 69211-24A00-000

DISC,REAR BRAKE

(21) 09106-08148-000

BOULON
BOLT

(22) 65100-24A51-000

TIRE,REAR, (150/90-15 74H)

(23) 43130-24A00-000

VALVE *
VALVE

(24) 55412-17G00-000

PLOMB
BALANCER, (20G), (BLACK)

(24) 55411-17G00-000

PLOMB
BALANCER, (10G), (BLACK)

(24) 55413-00A00-000

55413-00A00-000
BALANCER (30G) REFER TO FIG.53 (H-5) FOR VS75 REFER TO FIG.53A(H-6) FOR MODE

	Référence	Désignation	Qté
# 1	64100-24820-291 6410024820291 6410024820291	WHEEL SET, REAR (15XMT3.50) (BLACK)	Non disponible	0,00 €
# 2	09319-12019-000 0931912019000 0931912019000	BUSH BUSH REAR HUB	16,08 €
# 3	09263-30020-000 0926330020000 0926330020000	RN 30X58X20 BRG 18X2, LH	Non disponible	0,00 €
# 4	08123-63047-000 08123-6304B-000 0812363047000	BEARING BALL BEARING NACHI	25,38 €
# 5	09283-30023-000 0928330023000 0928330023000	OIL SEAL 30 X 44 X 7	8,57 €
# 6	64731-24A01-000 6473124A01000 6473124A01000	SPACER, REAR HUB BEAR	Non disponible	0,00 €
# 7	64740-24A01-000 6474024A01000 6474024A01000	SPACER COMP, REAR AXL	Non disponible	0,00 €
# 8	64743-24A00-000 6474324A00000 6474324A00000	WASHER, REAR AXLE, RH	Non disponible	0,00 €
# 9	64772-24A00-000 6477224A00000 6477224A00000	SPACER, REAR AXLE, LH	Non disponible	0,00 €
# 10	09160-18009-000 09160-18017-000 0916018009000	RONDELLE WASHER 18X35X4	2,46 €
# 11	64711-24A00-000 6471124A00000 6471124A00000	AXLE, REAR	Non disponible	0,00 €
# 12	08314-41188-000 08314-40187-000 0831441188000	NUT NUT 18MM	8,11 €
# 13	69721-24A00-000 6972124A00000 6972124A00000	BRACKET, REAR CALIPER	Non disponible	0,00 €
# 14	04111-40308-000 04111-4030A-000 0411140308000	GOUPILLE 40 X 30 COTTER PIN	1,94 €
# 15	64680-24A00-000 6468024A00000 6468024A00000	ENTRAINEMENT DE ROUE JOINT ASSY, REAR HUB	199,02 €
# 16	09280-65003-000 0928065003000 0928065003000	O RING D:2.1 ID:65 O RING RR HUB JOINT	3,31 €
# 17	09169-06030-000 0916906030000 0916906030000	RONDELLE WASHER RR HUB DRIVEN (T:1.6)	3,79 €
# 18	64677-45110-000 6467745110000 6467745110000	ENTRETOISE THRUST WASHER JOINT (T:1.6)	4,15 €
# 19	09119-06049-000 0911906049000 0911906049000	BOLT	2,22 €
# 20	69211-24A00-000 6921124A00000 6921124A00000	DISC, REAR BRAKE	Non disponible	0,00 €
# 21	09106-08041-000 09106-08148-000 0910608041000	BOULON BOLT	7,46 €
# 22	65100-24A51-000 6510024A51000 6510024A51000	TIRE, REAR, (150/90-15 74H)	Non disponible	0,00 €
# 23	43130-24A00-000 4313024A00000 4313024A00000	VALVE * VALVE	11,66 €
# 24	55411-00A00-000 55411-17G00-000 5541100A00000	PLOMB BALANCER, (10G), (BLACK)	8,65 €
# 24	55412-00A00-000 55412-17G00-000 5541200A00000	PLOMB BALANCER, (20G), (BLACK)	8,71 €
# 24	55413-00A00-000 5541300A00000 5541300A00000	55413-00A00-000 BALANCER (30G) REFER TO FIG.53 (H-5) FOR VS75 REFER TO FIG.53A(H-6) FOR MODE	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ROUE ARRIERE GV1400GDG/GTG -F.NO.103764 de votre Suzuki CAVALCADE 1400 de CAVALCADE. Nous restons à votre disposition pour toute question.
