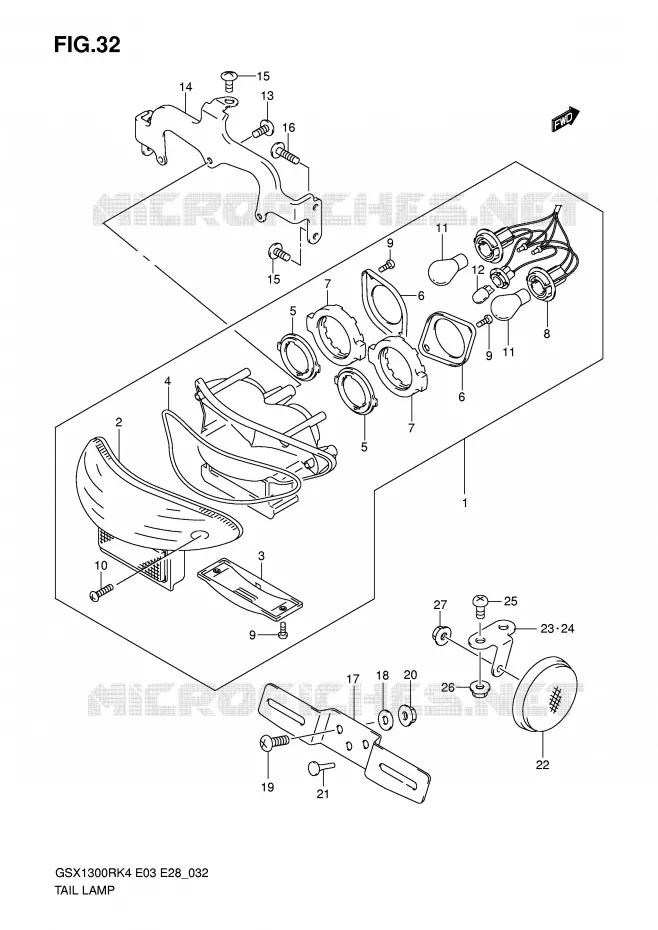

Vue éclatée

CLIGNOTANTS (MODEL K5 / K6 / K7)

FEU ARRIERE POUR SUZUKI HAYABUSA 1300 2004

FAISCEAU ELECTRIQUE

(1) 35710-24F30-000

FEU ARRIERE
LAMP ASSY, REAR COMBINATION

(2) 35712-24F30-000

CABOCHON
VOYANT

(3) 35912-24F00-000

CABOCHON

(4) 35713-24F00-000

JOINT
WASHER

(5) 35716-48B21-000

PLAQUE

(5) 35716-48B21-000

PLAQUE

(6) 35736-48B21-000

RONDELLE
PLAQUE

(6) 35736-48B21-000

RONDELLE
PLAQUE

(7) 35765-48B21-000

CAOUTCHOUC
CUSHION

(7) 35765-48B21-000

CAOUTCHOUC
CUSHION

(8) 35718-24F00-000

FAISCEAU
DOUILLE

(9) 03211-0412A-000

VIS
SCREW

(9) 03211-0412A-000

VIS
SCREW

(9) 03211-0412A-000

VIS
SCREW

(9) 03211-0412A-000

VIS
SCREW
VIS

(9) 03211-0412A-000

VIS
SCREW
VIS

(9) 03211-0412A-000

VIS
SCREW
VIS

(10) 03211-04207-000

VIS
SCREW

(11) 09471-12083-000

BULB (12V,21/5W)

(11) 09471-12083-000

BULB (12V,21/5W)

(12) 09471-12216-000

BULB (12V,5W)

(13) 03541-0516B-000

VIS
SCREW, REAR COMB

(14) 35726-24F00-000

SUPPORT
BRACKET, REAR COMB

(15) 03541-0516B-000

VIS
SCREW, BRACKET

(15) 03541-0516B-000

VIS
SCREW, BRACKET

(16) 03541-0525B-000

VIS
SCREW, BRACKET

(17) 35927-24F00-000

BRACKET, LICENSE PLATE

(18) 09160-06088-000

WASHER,6.5X20X1.6
WASHER (6.5X20X1.60)

(19) 02142-0616B-000

VIS
SCREW

(20) 08316-1006B-000

ECROU
NUT

(21) 09321-06026-000

CUSHION

(22) 35970-14A20-000

CATADIOPTRE

(23) 35975-24F01-000

SUPPORT

(24) 35976-24F01-000

SUPPORT

(25) 02112-0612B-000

VIS
SCREW

(26) 08316-1006B-000

ECROU
NUT

(27) 08316-1005B-000

ECROU
NUT

	Référence	Désignation	Qté
# 1	35710-24F30-000 3571024F30000 3571024F30000	FEU ARRIERE LAMP ASSY, REAR COMBINATION	231,79 €
# 2	35712-24F30-000 3571224F30000 3571224F30000	CABOCHON VOYANT	27,19 €
# 3	35912-24F00-000 3591224F00000 3591224F00000	CABOCHON	18,56 €
# 4	35713-24F00-000 3571324F00000 3571324F00000	JOINT WASHER	9,06 €
# 5	35716-48B21-000 3571648B21000 3571648B21000	PLAQUE	14,15 €
# 6	35736-48B21-000 3573648B21000 3573648B21000	RONDELLE PLAQUE	19,14 €
# 7	35765-48B21-000 3576548B21000 3576548B21000	CAOUTCHOUC CUSHION	11,33 €
# 8	35718-24F00-000 3571824F00000 3571824F00000	FAISCEAU DOUILLE	90,17 €
# 9	03211-04123-000 03211-0412A-000 0321104123000	VIS SCREW	2,33 €
# 10	03211-04207-000 0321104207000 0321104207000	VIS SCREW	1,81 €
# 11	09471-12083-000 0947112083000 0947112083000	BULB (12V, 21/5W)	7,62 €
# 12	09471-12216-000 0947112216000 0947112216000	BULB (12V, 5W)	2,57 €
# 13	03541-0516B-000 035410516B000 035410516B000	VIS SCREW, REAR COMB	2,44 €
# 14	35726-24F00-000 3572624F00000 3572624F00000	SUPPORT BRACKET, REAR COMB	25,40 €
# 15	03541-0516B-000 035410516B000 035410516B000	VIS SCREW, BRACKET	2,44 €
# 16	03541-0525B-000 035410525B000 035410525B000	VIS SCREW, BRACKET	3,46 €
# 17	35927-24F00-000 3592724F00000 3592724F00000	BRACKET, LICENSE PLATE	Non disponible	0,00 €
# 18	09160-06088-000 0916006088000 0916006088000	WASHER, 6.5X20X1.6 WASHER (6.5X20X1.60)	2,36 €
# 19	02142-0616B-000 021420616B000 021420616B000	VIS SCREW	2,57 €
# 20	08316-1006B-000 083161006B000 083161006B000	ECROU NUT	3,59 €
# 21	09321-06026-000 0932106026000 0932106026000	CUSHION	3,94 €
# 22	35970-14A20-000 3597014A20000 3597014A20000	CATADIOPTRE	16,72 €
# 23	35975-24F01-000 3597524F01000 3597524F01000	SUPPORT	Non disponible	0,00 €
# 24	35976-24F01-000 3597624F01000 3597624F01000	SUPPORT	Non disponible	0,00 €
# 25	02112-0612B-000 021120612B000 021120612B000	VIS SCREW	2,65 €
# 26	08316-1006B-000 083161006B000 083161006B000	ECROU NUT	3,59 €
# 27	08316-1005B-000 083161005B000 083161005B000	ECROU NUT	3,59 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FEU ARRIERE de votre Suzuki HAYABUSA 1300 de HAYABUSA. Nous restons à votre disposition pour toute question.
