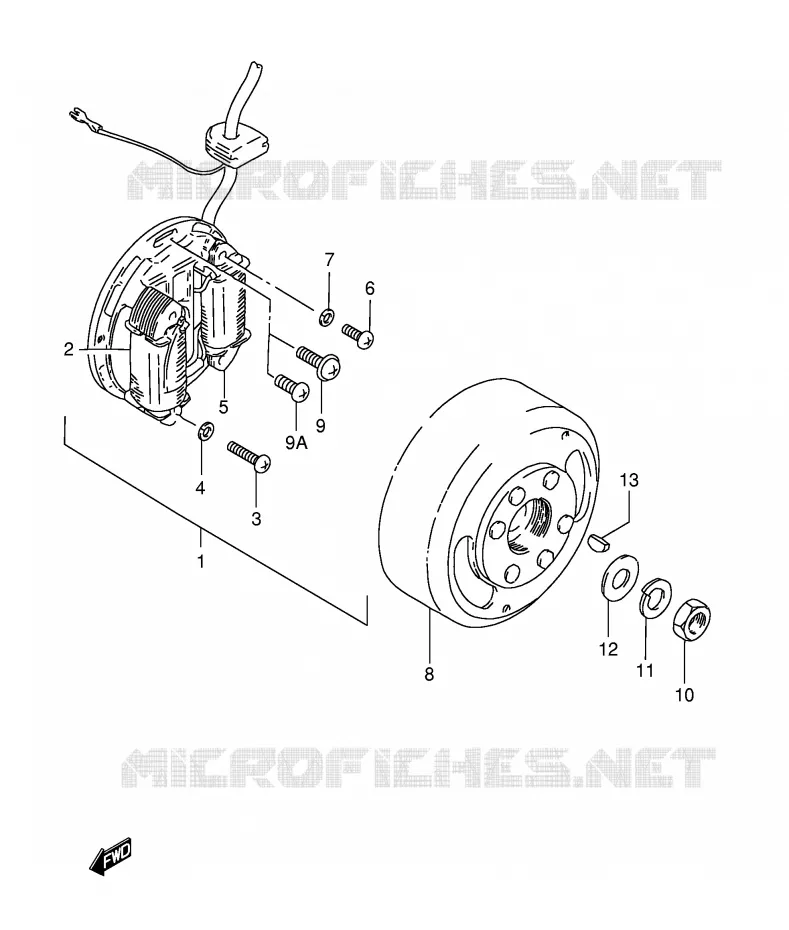

ALLUMAGE ROTOR - STATOR POUR SUZUKI TS-ER 125 1992

ALLUMAGE ROTOR - STATOR (E2, E4, E15, E17, E18, E21) REFER TO FIG.14A(C-10) FOR MODEL R P9

(1) 32101-48710-000

STATOR

(2) 32120-48710-000

COIL, LIGHTING

(3) 09125-04023-000

SCREW,4X30
.SCREW

(4) 08321-0104A-000

RONDELLE
WASHER,LOCK

(5) 32140-35410-000

BOBINE
COIL, PRIMARY

(6) 02112-0416A-000

VIS
SCREW

(7) 08321-0104A-000

RONDELLE
WASHER,LOCK

(8) 32102-48710-000

ROTOR ASSY. (NON/UK)
ROTOR

(9) 09139-05011-000

SCREW

(10) 09140-10041-000

NUT
ECROU *

(11) 08321-0110A-000

RONDELLE
LOCK WASHER

(12) 08322-0110B-000

RONDELLE
WASHER

(13) 08341-31039-000

KEY 3MM
KEY

(9A) 02142-0512A-000

VIS
SCREW

	Référence	Désignation	Qté
# 1	32101-48710-000 3210148710000 3210148710000	STATOR	Non disponible	0,00 €
# 2	32120-48710-000 3212048710000 3212048710000	COIL, LIGHTING	Non disponible	0,00 €
# 3	09125-04019-000 09125-04023-000 0912504019000	SCREW, 4X30 .SCREW	2,75 €
# 4	08321-01043-000 08321-0104A-000 0832101043000	RONDELLE WASHER, LOCK	2,65 €
# 5	32140-35410-000 3214035410000 3214035410000	BOBINE COIL, PRIMARY	Non disponible	0,00 €
# 6	02112-04163-000 02112-0416A-000 0211204163000	VIS SCREW	1,73 €
# 7	08321-01043-000 08321-0104A-000 0832101043000	RONDELLE WASHER, LOCK	2,65 €
# 8	32102-48710-000 3210248710000 3210248710000	ROTOR ASSY. (NON/UK) ROTOR	Non disponible	0,00 €
# 9	09139-05011-000 0913905011000 0913905011000	SCREW	2,92 €
# 9A	02142-05123-000 02142-0512A-000 0214205123000	VIS SCREW	1,98 €
# 10	09140-10003-000 09140-10041-000 0914010003000	NUT ECROU *	3,05 €
# 11	08321-01103-000 08321-0110A-000 0832101103000	RONDELLE LOCK WASHER	1,69 €
# 12	08322-01103-000 08322-0110B-000 0832201103000	RONDELLE WASHER	2,75 €
# 13	08341-31039-000 0834131039000 0834131039000	KEY 3MM KEY	2,75 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
