BRAS OSCILLANT ARRIERE (MODELE K) REFER TO FIG.31A(G-3) FOR MODEL L

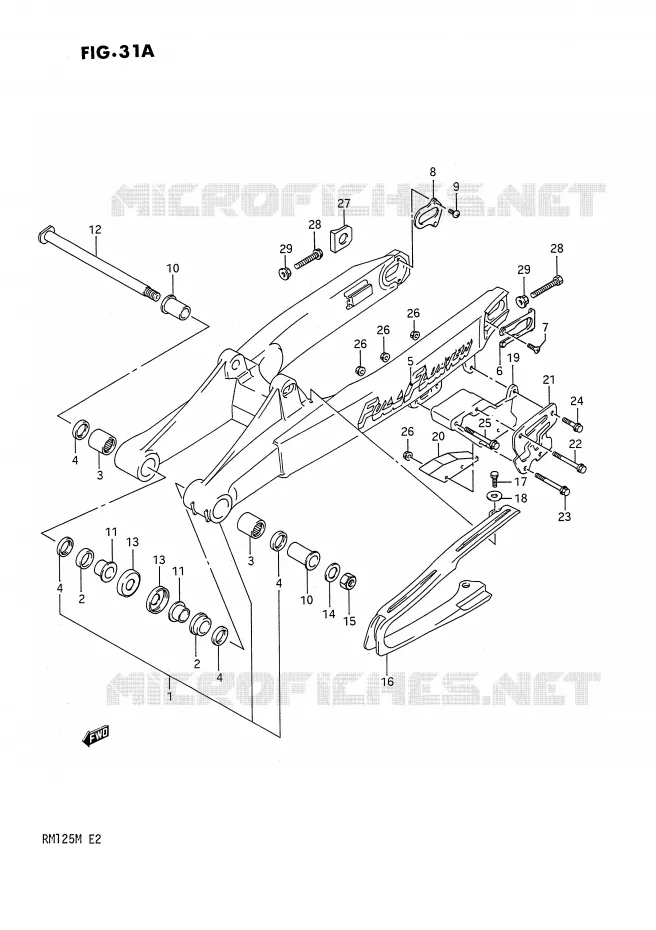

BRAS OSCILLANT ARRIERE (MODELE L) POUR SUZUKI RM 125 1989

BRAS OSCILLANT ARRIERE (MODELE M)

(1) 61000-27C10-000

SWINGING ARM ASSY, REAR

(2) 61261-27C00-000

BAGUE
BUSH

(3) 09263-20039-000

BEARING

(4) 09283-20031-000

OIL SEAL 20X27X5
.SEAL, RR SWGARM PIVOT OIL

(5) 68381-27C00-97J

.EMBLEM

(6) 61129-27C10-000

TENDEUR

(7) 09120-05003-000

SCREW(5X10)
SCREW

(8) 61128-27C10-000

PLATE, INNER

(9) 09125-05072-XC0

SCREW,5X8
SCREW

(10) 61251-27C00-000

BAGUE
RONDELLE

(11) 61252-27C00-000

BAGUE
ENTRETOISE

(12) 61211-27C00-000

AXE
SHAFT, PIVOT

(13) 61262-27C11-000

CACHE
COUVRE CULASSE

(14) 09160-14027-000

WASHER 14.2X24X2.3
WASHER

(15) 09159-14019-000

NUT 14MM
NUT

(16) 61273-27C01-000

PROTECTION DE BRAS

(17) 01547-06167-000

VIS
BOLT

(18) 09169-06057-000

RONDELLE
WASHER

(19) 61341-27C00-000

GUIDE CHAINE
GUIDE

(20) 61348-27C20-000

PATIN
DEFFENCE, CHAIN GUIDE

(21) 61342-27C00-000

GUIDE CHAINE

(22) 01547-06607-000

VIS
BOLT, UPPER REAR

(23) 01547-06507-000

VIS
BOLT, UNDER

(24) 01547-06307-000

VIS
BOLT, REAR

(25) 01547-06557-000

VIS
BOLT, UPPER FRONT

(26) 08319-31067-000

NUT

(27) 61445-27C01-000

RONDELLE
WASHER,THRUST

(28) 09100-08287-000

BOLT

(29) 09159-08034-000

NUT

	Référence	Désignation	Qté
# 1	61000-27C10-000 6100027C10000 6100027C10000	SWINGING ARM ASSY, REAR	Non disponible	0,00 €
# 2	61261-27C00-000 6126127C00000 6126127C00000	BAGUE BUSH	Non disponible	0,00 €
# 3	09263-20039-000 0926320039000 0926320039000	BEARING	Non disponible	0,00 €
# 4	09285-20005-000 09283-20031-000 0928520005000	OIL SEAL 20X27X5 .SEAL, RR SWGARM PIVOT OIL	6,49 €
# 5	68381-27C00-97J 6838127C0097J 6838127C0097J	.EMBLEM	Non disponible	0,00 €
# 6	61129-27C10-000 6112927C10000 6112927C10000	TENDEUR	Non disponible	0,00 €
# 7	09120-05003-000 0912005003000 0912005003000	SCREW(5X10) SCREW	2,48 €
# 8	61128-27C10-000 6112827C10000 6112827C10000	PLATE, INNER	Non disponible	0,00 €
# 9	09125-05072-000 09125-05072-XC0 0912505072000	SCREW, 5X8 SCREW	2,36 €
# 10	61251-27C00-000 6125127C00000 6125127C00000	BAGUE RONDELLE	Non disponible	0,00 €
# 11	61252-27C00-000 6125227C00000 6125227C00000	BAGUE ENTRETOISE	20,21 €
# 12	61211-27C00-000 6121127C00000 6121127C00000	AXE SHAFT, PIVOT	Non disponible	0,00 €
# 13	61262-27C10-000 6126227C10000	CACHE COUVRE CULASSE	Non disponible	0,00 €
# 14	09160-14027-000 0916014027000 0916014027000	WASHER 14.2X24X2.3 WASHER	2,78 €
# 15	09159-14013-000 09159-14019-000 0915914013000	NUT 14MM NUT	14,76 €
# 16	61273-27C01-000 6127327C01000 6127327C01000	PROTECTION DE BRAS	73,12 €
# 17	01547-06167-000 0154706167000 0154706167000	VIS BOLT	2,39 €
# 18	09169-06057-000 0916906057000 0916906057000	RONDELLE WASHER	4,50 €
# 19	61341-27C00-000 6134127C00000 6134127C00000	GUIDE CHAINE GUIDE	Non disponible	0,00 €
# 20	61348-01B30-000 61348-27C20-000 6134801B30000	PATIN DEFFENCE, CHAIN GUIDE	39,90 €
# 21	61342-27C00-000 6134227C00000 6134227C00000	GUIDE CHAINE	Non disponible	0,00 €
# 22	01547-06607-000 0154706607000 0154706607000	VIS BOLT, UPPER REAR	4,15 €
# 23	01547-06507-000 0154706507000 0154706507000	VIS BOLT, UNDER	3,43 €
# 24	01547-06307-000 0154706307000 0154706307000	VIS BOLT, REAR	2,88 €
# 25	01547-06557-000 0154706557000 0154706557000	VIS BOLT, UPPER FRONT	3,43 €
# 26	08319-31067-000 0831931067000 0831931067000	NUT	2,88 €
# 27	61445-27C01-000 6144527C01000 6144527C01000	RONDELLE WASHER, THRUST	Non disponible	0,00 €
# 28	09100-08287-000 0910008287000 0910008287000	BOLT	4,66 €
# 29	09159-08034-000 0915908034000 0915908034000	NUT	2,39 €
