CARBURATEUR (GS125ESK / ESL E24, MODELE M / R) REFER TO FIG.14B(C-8) FOR MODEL R P37

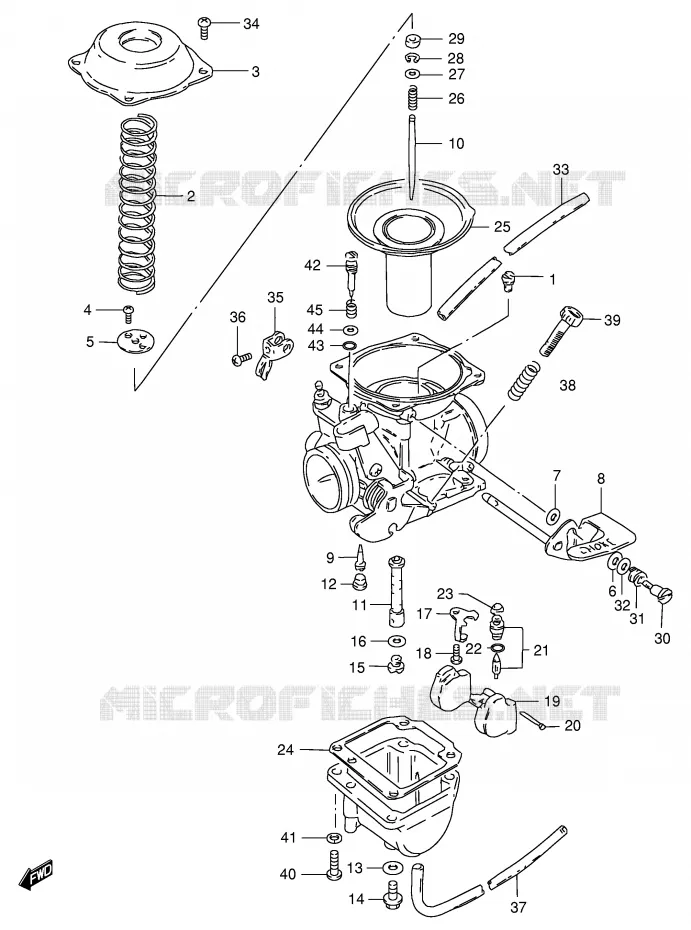

CARBURATEUR (MODELE R P37) POUR SUZUKI GS 125 1989

FILTRE A AIR (MODELE Z / D / F / K) REFER TO FIG.15A(C-11) FOR GS125ESK/ESL E24, MODEL M/R

(1) 09491-36005-000

JET,MAIN

(2) 13503-05350-000

RESSORT

(3) 13502-05500-000

COUVERCLE
COUVRE CULASSE

(4) 02112-0306B-000

VIS
SCREW

(5) 13389-37400-000

GUIDE
WASHER,THRUST

(6) 13431-05300-000

JOINT
PACKING

(7) 09160-04015-000

WASHER

(8) 13410-05500-000

AXE

(9) 09492-35008-000

JET,PILOT(35)

(10) 13383-05310-000

AIGUILLE
NEEDLE, JET (4DZ35-2)

(11) 09494-00370-000

JET, NEEDLE (P-2)

(12) 13357-44080-000

BOUCHON
SCREW

(13) 13246-44080-000

JOINT
WASHER

(14) 13247-44080-000

BOUCHON
SCREW, DRAIN

(15) 09491-20012-000

JET,MAIN
JET,MAIN(102.5)

(16) 13382-03110-000

JOINT
..WASHER

(17) 13373-11400-000

PLAQUE
WASHER,THRUST

(18) 02112-0406B-000

VIS
SCREW

(19) 13250-05300-000

FLOTTEUR

(20) 13254-92311-000

PIN,FLOAT
PIN 16X10

(21) 13370-05530-000

POINTEAU
VALVE ASSY, NEEDLE (2.0)

(22) 13374-35C00-000

JOINT
..O RING

(23) 13376-19F00-000

FILTRE
FILTER NET ASSY

(24) 13251-20E20-000

JOINT
WASHER

(25) 13500-053D1-000

DIAPHRAGME
DIAPHRAGM ASSY

(26) 13388-32400-000

RESSORT
SPRING

(27) 13382-44030-000

RONDELLE
WASHER

(28) 13394-10010-000

CLIP,NEEDLE
E RING

(29) 13387-47010-000

JOINT
RING

(30) 13438-33110-000

VIS
SCREW

(31) 13426-43010-000

RESSORT
SPRING

(32) 13615-43010-000

RONDELLE
WASHER

(33) 09352-50005-600

HOSE,(5X8.2X600)
HOSE (5X8X600)

(34) 02112-0508A-000

VIS
SCREW

(35) 13422-05300-000

LEVIER

(36) 13605-20C00-000

VIS
SCREW

(37) 09351-35653-600

HOSE (3.5X6.5X600)

(38) 13268-37420-000

RESSORT
SPRING

(39) 13267-25D00-000

VIS
.ADJUSTER

(40) 02112-0416A-000

VIS
SCREW

(41) 08321-0104A-000

RONDELLE
WASHER,LOCK

(42) 13279-45400-000

VIS
SCREW, PILOT (1 7/8)

(43) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(44) 13291-29900-000

RONDELLE
WASHER

(45) 13268-47070-000

RESSORT
SPRING

99x

(99x) 13200-05530-000

CARBURETOR ASSY

	Référence	Désignation	Qté
# 1	09491-36005-000 0949136005000 0949136005000	JET, MAIN	10,10 €
# 2	13503-33200-000 13503-05350-000 1350333200000	RESSORT	13,09 €
# 3	13502-33210-000 13502-05500-000 1350233210000	COUVERCLE COUVRE CULASSE	28,54 €
# 4	02112-03063-000 02112-0306B-000 0211203063000	VIS SCREW	2,27 €
# 5	13389-37400-000 1338937400000 1338937400000	GUIDE WASHER, THRUST	8,70 €
# 6	13431-05300-000 1343105300000 1343105300000	JOINT PACKING	6,73 €
# 7	09160-04015-000 0916004015000 0916004015000	WASHER	Non disponible	0,00 €
# 8	13410-05300-000 1341005300000	AXE	Non disponible	0,00 €
# 9	09492-35008-000 0949235008000 0949235008000	JET, PILOT(35)	12,41 €
# 10	13383-05310-000 1338305310000 1338305310000	AIGUILLE NEEDLE, JET (4DZ35-2)	18,94 €
# 11	09494-00370-000 0949400370000 0949400370000	JET, NEEDLE (P-2)	29,76 €
# 12	13357-44080-000 1335744080000 1335744080000	BOUCHON SCREW	6,73 €
# 13	13246-44080-000 1324644080000 1324644080000	JOINT WASHER	4,15 €
# 14	13247-44080-000 1324744080000 1324744080000	BOUCHON SCREW, DRAIN	10,42 €
# 15	09491-20012-000 0949120012000 0949120012000	JET, MAIN JET, MAIN(102.5)	9,71 €
# 16	13332-44080-000 13382-03110-000 1333244080000	JOINT ..WASHER	4,15 €
# 17	13373-11400-000 1337311400000 1337311400000	PLAQUE WASHER, THRUST	9,10 €
# 18	02112-04063-000 02112-0406B-000 0211204063000	VIS SCREW	2,27 €
# 19	13250-05300-000 1325005300000 1325005300000	FLOTTEUR	34,93 €
# 20	13254-92311-000 1325492311000 1325492311000	PIN, FLOAT PIN 16X10	2,88 €
# 21	13370-05530-000 1337005530000 1337005530000	POINTEAU VALVE ASSY, NEEDLE (2.0)	75,30 €
# 22	13374-44080-000 13374-35C00-000 1337444080000	JOINT ..O RING	7,58 €
# 23	13376-84110-000 13376-19F00-000 1337684110000	FILTRE FILTER NET ASSY	13,62 €
# 24	13251-05400-000 13251-20E20-000 1325105400000	JOINT WASHER	15,48 €
# 25	13500-053D0-000 13500-053D1-000 13500053D0000	DIAPHRAGME DIAPHRAGM ASSY	192,97 €
# 26	13388-32400-000 1338832400000 1338832400000	RESSORT SPRING	Non disponible	0,00 €
# 27	13382-44030-000 1338244030000 1338244030000	RONDELLE WASHER	5,63 €
# 28	13394-10010-000 1339410010000 1339410010000	CLIP, NEEDLE E RING	7,06 €
# 29	13387-47010-000 1338747010000 1338747010000	JOINT RING	9,49 €
# 30	13433-33110-000 13438-33110-000 1343333110000	VIS SCREW	7,96 €
# 31	13426-43010-000 1342643010000 1342643010000	RESSORT SPRING	Non disponible	0,00 €
# 32	13615-43010-000 1361543010000 1361543010000	RONDELLE WASHER	4,15 €
# 33	09352-50823-600 09352-50005-600 0935250823600	HOSE, (5X8.2X600) HOSE (5X8X600)	7,48 €
# 34	02112-05087-000 02112-0508A-000 0211205087000	VIS SCREW	2,09 €
# 35	13422-05300-000 1342205300000 1342205300000	LEVIER	Non disponible	0,00 €
# 36	13605-31210-000 13605-20C00-000 1360531210000	VIS SCREW	5,63 €
# 37	09351-35653-600 0935135653600 0935135653600	HOSE (3.5X6.5X600)	6,98 €
# 38	13268-37420-000 1326837420000 1326837420000	RESSORT SPRING	6,73 €
# 39	13267-37100-000 13267-25D00-000 1326737100000	VIS .ADJUSTER	14,17 €
# 40	02112-04163-000 02112-0416A-000 0211204163000	VIS SCREW	1,73 €
# 41	08321-01043-000 08321-0104A-000 0832101043000	RONDELLE WASHER, LOCK	2,65 €
# 42	13279-45400-000 1327945400000 1327945400000	VIS SCREW, PILOT (1 7/8)	16,08 €
# 43	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	4,24 €
# 44	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,57 €
# 45	13268-47070-000 1326847070000 1326847070000	RESSORT SPRING	6,73 €
# 99x	13200-05530-000 1320005530000 1320005530000	CARBURETOR ASSY	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARBURATEUR (MODELE R P37) de votre Suzuki de GS. Nous restons à votre disposition pour toute question.
