FEU ARRIERE FIG.31 (E-9) : E17

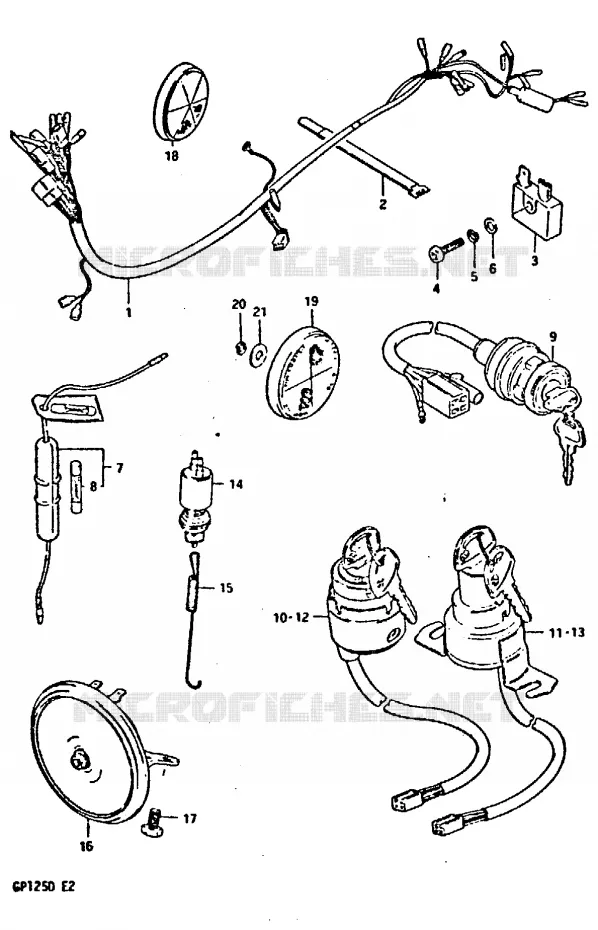

FAISCEAU ELECTRIQUE POUR SUZUKI GP 125 1999

ENSEMBLE LEVIER - COMMODO DROIT FIG.61 (H-12) : GP125UX E17, E41

(1) 36610-39621-000

HARNESS,WIRING

(1) NOT -USED

NOT USED

(2) 09407-18302-000

CLAMP
CLAMP, CARBURETOR AIR VENT

(3) 32800-16A00-000

FIL
RECTIFIRE ASSY
CELLULE

(3) 32880-19X50-000

FIL
RECTIFIRE ASSY

(4) 02112-75207-000

VIS
5 X 20 SCREW

(5) 08321-0105A-000

RONDELLE
LOCK WASHER LOCALLY)

(6) 08322-01057-000

WASHER
LOCK WASHER

(7) 36740-35012-000

PORTE FUSIBLE
DISCONTINUED

(8) 09481-10001-000

FUSE (10A)

(9) 37110-28657-000

CONTACTEUR
SERRURE

(10) NOT -USED

NOT USED

(11) NOT -USED

NOT USED

(12) NOT -USED

NOT USED

(13) NOT -USED

NOT USED

(14) 37610-53011-000

SWITCH ASSY,BACK UP LAMP
FAISCEAU STOP LTZ400 K3

(15) 09443-06016-000

SPRING

(16) 38500-39131-000

AVERTISSEUR
HORN ASSY

(17) 01500-06107-000

VIS
BOLT, FRONT

(18) 35950-35011-000

REFLECTOR
REFLEX REFLECTOR, FRONT

(19) NOT -USED

NOT USED

(20) 08321-0105A-000

RONDELLE
LOCK WASHER LOCALLY)

(21) 08322-01057-000

WASHER
LOCK WASHER

	Référence	Désignation	Qté
# 1	36610-39621-000 3661039621000 3661039621000	HARNESS, WIRING	Non disponible	0,00 €
# 1	NOT -USED NOT USED NOT USED	NOT USED	Non disponible	0,00 €
# 2	09407-11301-000 09407-18302-000 0940711301000	CLAMP CLAMP, CARBURETOR AIR VENT	3,62 €
# 3	32800-19063-000 32800-16A00-000 3280019063000	FIL RECTIFIRE ASSY CELLULE	38,56 €
# 3	32800-19063-000 32880-19X50-000 3280019063000	FIL RECTIFIRE ASSY	12,91 €
# 4	02112-05208-000 02112-75207-000 0211205208000	VIS 5 X 20 SCREW	4,16 €
# 5	08321-21058-000 08321-0105A-000 0832121058000	RONDELLE LOCK WASHER LOCALLY)	2,81 €
# 6	08322-21058-000 08322-01057-000 0832221058000	WASHER LOCK WASHER	3,29 €
# 7	36740-35011-000 36740-35012-000 3674035011000	PORTE FUSIBLE DISCONTINUED	13,15 €
# 8	09481-10001-000 0948110001000 0948110001000	FUSE (10A)	2,50 €
# 9	37110-28656-000 3711028656000	CONTACTEUR SERRURE	Non disponible	0,00 €
# 10	NOT -USED NOT USED NOT USED	NOT USED	Non disponible	0,00 €
# 11	NOT -USED NOT USED NOT USED	NOT USED	Non disponible	0,00 €
# 12	NOT -USED NOT USED NOT USED	NOT USED	Non disponible	0,00 €
# 13	NOT -USED NOT USED NOT USED	NOT USED	Non disponible	0,00 €
# 14	37610-53011-000 3761053011000 3761053011000	SWITCH ASSY, BACK UP LAMP FAISCEAU STOP LTZ400 K3	36,28 €
# 15	09443-06016-000 0944306016000 0944306016000	SPRING	4,39 €
# 16	38500-39131-000 3850039131000 3850039131000	AVERTISSEUR HORN ASSY	Non disponible	0,00 €
# 17	01107-06108-000 01500-06107-000 0110706108000	VIS BOLT, FRONT	2,24 €
# 18	35950-35011-000 3595035011000 3595035011000	REFLECTOR REFLEX REFLECTOR, FRONT	12,74 €
# 19	NOT -USED NOT USED NOT USED	NOT USED	Non disponible	0,00 €
# 20	08321-21058-000 08321-0105A-000 0832121058000	RONDELLE LOCK WASHER LOCALLY)	2,81 €
# 21	08322-21058-000 08322-01057-000 0832221058000	WASHER LOCK WASHER	3,29 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
