CLIGNOTANTS (MODELE Z / D / K / M) REFER TO FIG.26 (F-3) FOR MODEL Z E2

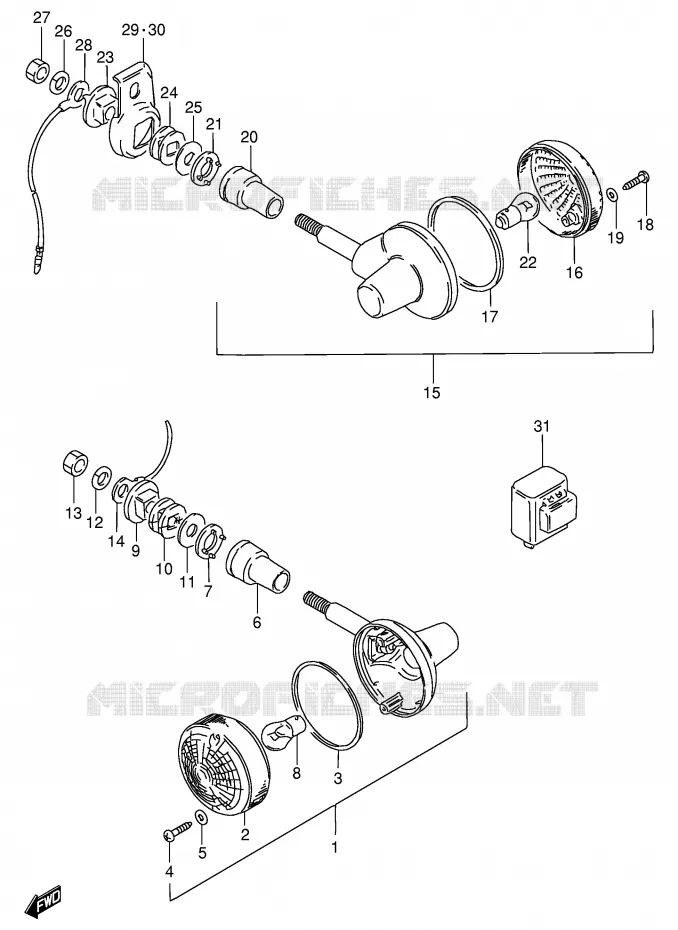

CLIGNOTANTS (MODELE Z E2) POUR SUZUKI GN 125 1989

CLIGNOTANTS (MODELE Z / D / K E4) REFER TO FIG.28 (F-5) FOR MODEL Z/D/K E18

(1) 35603-47211-999

CLIGNOTANT
LAMP, FRONT TURN SIGNAL

(2) 35612-47040-000

LENS,TURN SIGNAL LAMP
VOYANT

(3) 35613-28620-000

JOINT
WASHER

(4) 03211-04207-000

VIS
SCREW

(5) 35627-43010-000

GASKET,TURN SIGNAL SCREW
WASHER

(6) 35617-47210-000

CAOUTCHOUC

(7) 35668-47290-000

CAOUTCHOUC
CUSHION

(8) 09471-12045-000

BULB,12V,21W
BULB 12V35/25W

(9) 35695-32401-000

ENTRETOISE
RONDELLE

(10) 35690-32201-000

CAOUTCHOUC
CUSHION

(11) 09160-10501-000

WASHER,10.5X30X2.3
WASHER, INNER

(12) 08321-01107-000

LOCK WASHER

(13) 08310-00107-000

NUT

(14) 36660-33000-000

FIL
WIRE,LEAD

(15) 35603-47271-999

LAMP, REAR TURN SIGNAL

(16) 35652-39280-000

CABOCHON
VOYANT

(17) 35613-28620-000

JOINT
WASHER

(18) 03211-04207-000

VIS
SCREW

(19) 35627-43010-000

GASKET,TURN SIGNAL SCREW
WASHER

(20) 35617-47210-000

CAOUTCHOUC

(21) 35668-47290-000

CAOUTCHOUC
CUSHION

(22) 09471-12045-000

BULB,12V,21W
BULB 12V35/25W

(23) 35695-32401-000

ENTRETOISE
RONDELLE

(24) 09320-15004-000

CUSHION

(25) 09160-10501-000

WASHER,10.5X30X2.3
WASHER, INNER

(26) 08321-01107-000

LOCK WASHER

(27) 08310-00107-000

NUT

(28) 36862-44000-000

FIL
WIRE,LEAD

(29) 35621-38300-000

SUPPORT
BRACKET, RH

(30) 35641-38300-000

SUPPORT

(31) 38610-31X50-000

BOITE CLIGNOTANTE
RELAY, TURN SIGNAL

	Référence	Désignation	Qté
# 1	35603-47211-999 3560347211999 3560347211999	CLIGNOTANT LAMP, FRONT TURN SIGNAL	Non disponible	0,00 €
# 2	35612-28620-000 35612-47040-000 3561228620000	LENS, TURN SIGNAL LAMP VOYANT	11,86 €
# 3	35613-28620-000 3561328620000 3561328620000	JOINT WASHER	5,42 €
# 4	03211-04207-000 0321104207000 0321104207000	VIS SCREW	1,81 €
# 5	35627-43010-000 3562743010000 3562743010000	GASKET, TURN SIGNAL SCREW WASHER	3,05 €
# 6	35617-47210-000 3561747210000 3561747210000	CAOUTCHOUC	8,94 €
# 7	35668-47290-000 3566847290000 3566847290000	CAOUTCHOUC CUSHION	Non disponible	0,00 €
# 8	09471-12045-000 0947112045000 0947112045000	BULB, 12V, 21W BULB 12V35/25W	6,36 €
# 9	35695-32401-000 3569532401000 3569532401000	ENTRETOISE RONDELLE	6,47 €
# 10	35690-32200-000 35690-32201-000 3569032200000	CAOUTCHOUC CUSHION	23,06 €
# 11	09160-10006-000 09160-10501-000 0916010006000	WASHER, 10.5X30X2.3 WASHER, INNER	3,31 €
# 12	08321-01107-000 0832101107000 0832101107000	LOCK WASHER	2,65 €
# 13	08310-00107-000 0831000107000 0831000107000	NUT	3,12 €
# 14	36660-33000-000 3666033000000 3666033000000	FIL WIRE, LEAD	6,73 €
# 15	35603-47271-999 3560347271999 3560347271999	LAMP, REAR TURN SIGNAL	Non disponible	0,00 €
# 16	35652-39280-000 3565239280000 3565239280000	CABOCHON VOYANT	Non disponible	0,00 €
# 17	35613-28620-000 3561328620000 3561328620000	JOINT WASHER	5,42 €
# 18	03211-04207-000 0321104207000 0321104207000	VIS SCREW	1,81 €
# 19	35627-43010-000 3562743010000 3562743010000	GASKET, TURN SIGNAL SCREW WASHER	3,05 €
# 20	35617-47210-000 3561747210000 3561747210000	CAOUTCHOUC	8,94 €
# 21	35668-47290-000 3566847290000 3566847290000	CAOUTCHOUC CUSHION	Non disponible	0,00 €
# 22	09471-12045-000 0947112045000 0947112045000	BULB, 12V, 21W BULB 12V35/25W	6,36 €
# 23	35695-32401-000 3569532401000 3569532401000	ENTRETOISE RONDELLE	6,47 €
# 24	09320-15004-000 0932015004000 0932015004000	CUSHION	Non disponible	0,00 €
# 25	09160-10006-000 09160-10501-000 0916010006000	WASHER, 10.5X30X2.3 WASHER, INNER	3,31 €
# 26	08321-01107-000 0832101107000 0832101107000	LOCK WASHER	2,65 €
# 27	08310-00107-000 0831000107000 0831000107000	NUT	3,12 €
# 28	36862-44000-000 3686244000000 3686244000000	FIL WIRE, LEAD	6,13 €
# 29	35621-38300-000 3562138300000 3562138300000	SUPPORT BRACKET, RH	8,36 €
# 30	35641-38300-000 3564138300000 3564138300000	SUPPORT	8,04 €
# 31	38610-31X50-000 3861031X50000 3861031X50000	BOITE CLIGNOTANTE RELAY, TURN SIGNAL	64,40 €
