MAITRE CYLINDRE AVANT

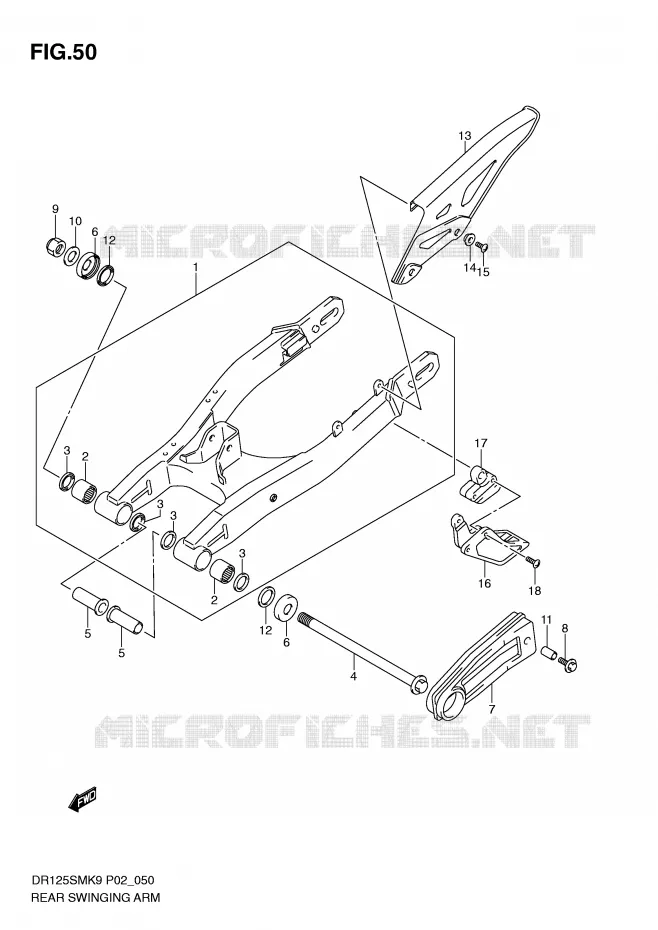

BRAS OSCILLANT ARRIERE POUR SUZUKI DR 125 2010

AMORTISSEUR ARRIERE

(1) 61000-24H00-EE3

BRAS OSCILLANT

(2) 61261-13700-000

BAGUE
BUSH, RR SWGARM PIVOT

(2) 61261-13700-000

BAGUE
BUSH, RR SWGARM PIVOT

(3) 09283-20031-000

OIL SEAL 20X27X5
.SEAL, RR SWGARM PIVOT OIL

(3) 09283-20031-000

OIL SEAL 20X27X5
.SEAL, RR SWGARM PIVOT OIL

(3) 09283-20031-000

OIL SEAL 20X27X5
.SEAL, RR SWGARM PIVOT OIL

(3) 09283-20031-000

OIL SEAL 20X27X5
.SEAL, RR SWGARM PIVOT OIL

(3) 09283-20031-000

OIL SEAL 20X27X5
.SEAL, RR SWGARM PIVOT OIL
OIL SEAL 20X27X5

(3) 09283-20031-000

OIL SEAL 20X27X5
.SEAL, RR SWGARM PIVOT OIL
OIL SEAL 20X27X5

(3) 09283-20031-000

OIL SEAL 20X27X5
.SEAL, RR SWGARM PIVOT OIL
OIL SEAL 20X27X5

(3) 09283-20031-000

OIL SEAL 20X27X5
.SEAL, RR SWGARM PIVOT OIL
OIL SEAL 20X27X5

(4) 61211-24H00-000

AXE
SHAFT, RR SWGARM PIVOT

(5) 61251-24H00-000

BAGUE

(5) 61251-24H00-000

BAGUE

(6) 61262-38301-000

CACHE
COVER, RR SWGARM PIVOT

(6) 61262-38301-000

CACHE
COVER, RR SWGARM PIVOT

(6) 61262-38301-000

CACHE
COVER, RR SWGARM PIVOT
CACHE

(6) 61262-38301-000

CACHE
COVER, RR SWGARM PIVOT
CACHE

(7) 61273-24H00-000

PROTECTION DE BRAS
BUFFER, CHAIN TOUCH DEF

(8) 09116-06152-000

BOLT
SCREW, CHAIN BUFFER

(9) 09159-14019-000

NUT 14MM
NUT, RR SWGARM PIVOT

(10) 09160-14057-000

WASHER,14.5X24X2.3
WASHER, RR SWGARM PIVOT

(11) 09180-06306-000

SPACER,6.5X9X5
WASHER, CHAIN BUFFER

(12) 08211-14321-000

WASHER,THRUST
WASHER, RR SWGARM PIVOT

(12) 08211-14321-000

WASHER,THRUST
WASHER, RR SWGARM PIVOT

(13) 61311-24H00-291

CARTER CHAINE
CASE, CHAIN

(14) 09169-06041-000

RONDELLE
WASHER, CHAIN CASE

(15) 02142-0612A-000

VIS
SCREW, CHAIN CASE

(16) 61341-13A10-000

GUIDAGE
GUIDE

(17) 61345-42A01-000

ROULETTE

(18) 02142-0620B-000

VIS

	Référence	Désignation	Qté
# 1	61000-24H00-EE3 6100024H00EE3 6100024H00EE3	BRAS OSCILLANT	Non disponible	0,00 €
# 2	61261-13700-000 6126113700000 6126113700000	BAGUE BUSH, RR SWGARM PIVOT	19,94 €
# 3	09285-20005-000 09283-20031-000 0928520005000	OIL SEAL 20X27X5 .SEAL, RR SWGARM PIVOT OIL	6,49 €
# 4	61211-24H00-000 6121124H00000 6121124H00000	AXE SHAFT, RR SWGARM PIVOT	Non disponible	0,00 €
# 5	61251-24H00-000 6125124H00000 6125124H00000	BAGUE	Non disponible	0,00 €
# 6	61262-38300-000 61262-38301-000 6126238300000	CACHE COVER, RR SWGARM PIVOT	7,20 €
# 7	61273-24H00-000 6127324H00000 6127324H00000	PROTECTION DE BRAS BUFFER, CHAIN TOUCH DEF	Non disponible	0,00 €
# 8	09116-06111-000 09116-06152-000 0911606111000	BOLT SCREW, CHAIN BUFFER	3,05 €
# 9	09159-14019-000 0915914019000 0915914019000	NUT 14MM NUT, RR SWGARM PIVOT	14,76 €
# 10	09160-14057-000 0916014057000 0916014057000	WASHER, 14.5X24X2.3 WASHER, RR SWGARM PIVOT	3,65 €
# 11	09180-06306-000 0918006306000 0918006306000	SPACER, 6.5X9X5 WASHER, CHAIN BUFFER	3,05 €
# 12	08211-14321-000 0821114321000 0821114321000	WASHER, THRUST WASHER, RR SWGARM PIVOT	4,52 €
# 13	61310-24H00-000 6131024H00000	CARTER CHAINE CASE, CHAIN	Non disponible	0,00 €
# 14	09169-06041-000 0916906041000 0916906041000	RONDELLE WASHER, CHAIN CASE	2,90 €
# 15	02142-0612A-000 021420612A000 021420612A000	VIS SCREW, CHAIN CASE	1,55 €
# 16	61341-13A10-000 6134113A10000 6134113A10000	GUIDAGE GUIDE	35,75 €
# 17	61345-42A00-000 61345-42A01-000 6134542A00000	ROULETTE	10,97 €
# 18	02142-0620A-000 02142-0620B-000 021420620A000	VIS	2,41 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au BRAS OSCILLANT ARRIERE de votre Suzuki DR 125 SM de DR. Nous restons à votre disposition pour toute question.
