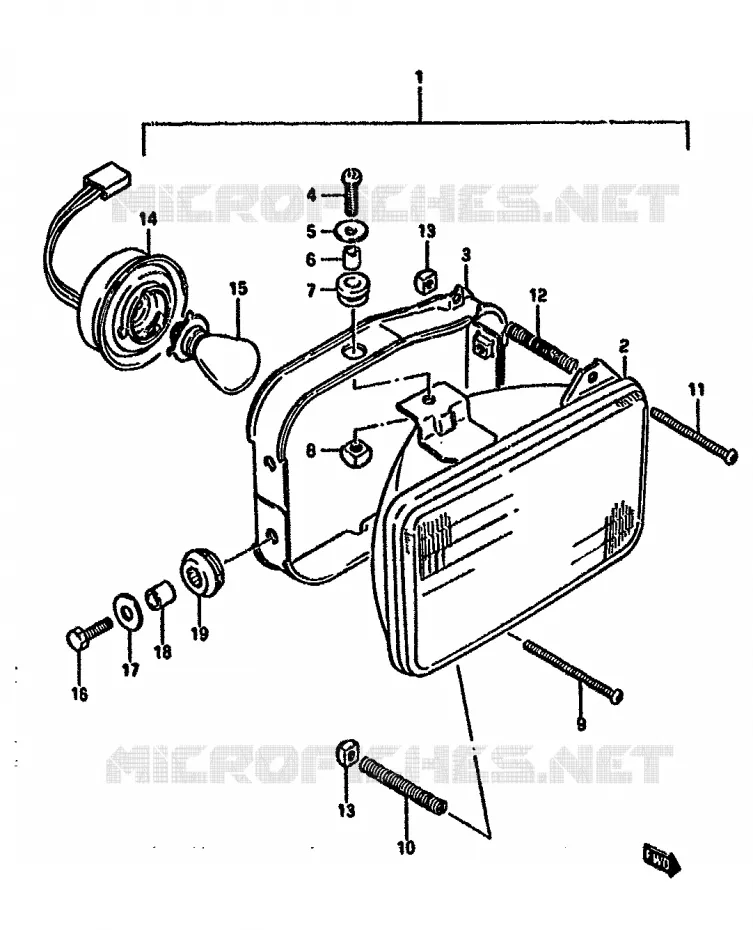

PHARE (E24) POUR SUZUKI DR 125 1987

CLIGNOTANTS (E1,E4,E24) REFER TO FIG.24 (D-10) FOR E2,E15,E18,E21

(1) 35100-13A12-000

PHARE COMPLET

(2) 35121-13A11-000

OPTIQUE AV

(3) 35141-14A00-000

SUPPORT
BOITIER

(4) 09125-05102-000

SCREW 5X14
SCREW

(5) 09160-05045-000

WASHER,5.5X18X1.0
WASHER (5.5X18X1.2)

(6) 35133-14A00-000

ENTRETOISE
RONDELLE

(7) 35139-45230-000

RONDELLE
CUSHION

(8) 35135-45900-000

ECROU
NUT

(9) 35151-45900-000

VIS
ADJUST SCREW,LOWER

(10) 35154-49200-000

RESSORT

(11) 09125-04020-000

VIS
.ADJUST SCREW, UPPER

(12) 35154-31300-000

RESSORT
SPRING,UPPER

(13) 35135-45600-000

CERCLE
NUT

(14) 35171-01A10-000

PORTE LAMPE
FAISCEAU

(15) 09471-12080-000

BULB (12V,45/45W)

(16) 01500-06207-000

VIS
.BOLT, LEVER HOLDER

(17) 09160-06077-000

WASHER,6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE

(18) 09180-06263-000

SPACER,6.5X9X9
ENTRETOISE *

(19) 09320-09018-000

CUSHION

	Référence	Désignation	Qté
# 1	35100-13A12-000 3510013A12000 3510013A12000	PHARE COMPLET	Non disponible	0,00 €
# 2	35121-13A11-000 3512113A11000 3512113A11000	OPTIQUE AV	Non disponible	0,00 €
# 3	35141-14A00-000 3514114A00000 3514114A00000	SUPPORT BOITIER	32,41 €
# 4	09125-05102-000 0912505102000 0912505102000	SCREW 5X14 SCREW	2,22 €
# 5	35138-45230-000 09160-05045-000 3513845230000	WASHER, 5.5X18X1.0 WASHER (5.5X18X1.2)	2,75 €
# 6	35133-14A00-000 3513314A00000 3513314A00000	ENTRETOISE RONDELLE	4,54 €
# 7	35139-45230-000 3513945230000 3513945230000	RONDELLE CUSHION	2,40 €
# 8	35135-45900-000 3513545900000 3513545900000	ECROU NUT	4,00 €
# 9	35151-49200-000 35151-45900-000 3515149200000	VIS ADJUST SCREW, LOWER	5,63 €
# 10	35154-49200-000 3515449200000 3515449200000	RESSORT	5,65 €
# 11	35151-31300-000 09125-04020-000 3515131300000	VIS .ADJUST SCREW, UPPER	2,87 €
# 12	35154-31300-000 3515431300000 3515431300000	RESSORT SPRING, UPPER	5,11 €
# 13	35135-45600-000 3513545600000 3513545600000	CERCLE NUT	4,45 €
# 14	35171-01A10-000 3517101A10000 3517101A10000	PORTE LAMPE FAISCEAU	29,59 €
# 15	09471-12080-000 0947112080000 0947112080000	BULB (12V, 45/45W)	7,91 €
# 16	01107-06207-000 01500-06207-000 0110706207000	VIS .BOLT, LEVER HOLDER	3,05 €
# 17	09160-06027-000 09160-06077-000 0916006027000	WASHER, 6.5X20X1.2 WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE	2,75 €
# 18	09180-06011-000 09180-06263-000 0918006011000	SPACER, 6.5X9X9 ENTRETOISE *	2,88 €
# 19	09320-09018-000 0932009018000 0932009018000	CUSHION	2,66 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au PHARE (E24) de votre Suzuki DR 125 de DR. Nous restons à votre disposition pour toute question.
