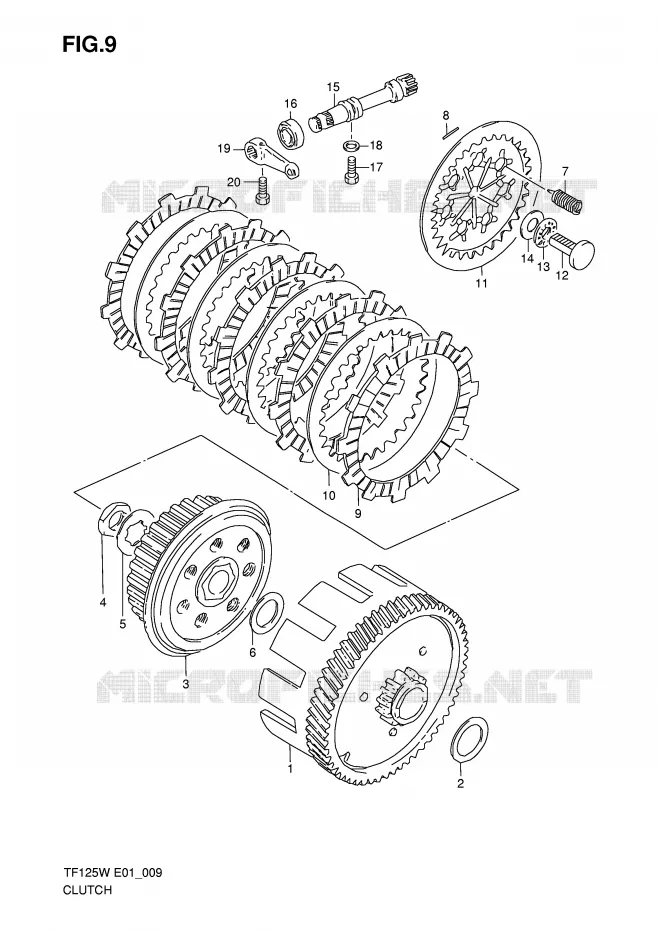

Vue éclatée

POMPE A HUILE

EMBRAYAGE POUR SUZUKI AUTRES-MODELES 125 2005

TRANSMISSION

(1) 21200-48020-000

CLOCHE D'EMBRAYAGE
GEAR, PRIMARY DRIVEN

(2) 08211-20323-000

WASHER,THRUST
WASHER

(3) 21410-28000-000

NOIX

(4) 09140-16005-000

NUT 16MM
NUT

(5) 09167-17002-000

WASHER,LOCK
WASHER (17.1X33X0.8)

(6) 08211-17282-000

WASHER,THRUST
WASHER

(7) 09443-12018-000

SPRING

(8) 09261-02001-000

PIN 2.5X19.8
PIN 16X10

(9) 21441-13A01-000

DISQUE D'EMBRAYAGE
PLATE, DRIVE NO.1

(10) 21451-19A00-000

DISQUE D'EMBRAYAGE ACIER
PLATE, DRIVEN NO.1

(11) 21460-28200-000

DISQUE PRESSION
PLATE, PRESSURE

(12) 23165-46000-000

BUTEE

(13) 09263-10002-000

THRUST BEARING 10X22X2.8
BEARING (10.1X22X2.8)

(14) 09160-10021-000

WASHER
WASHER (10.1X21.4X0.8)

(15) 23261-28300-000

AXE EMBRAYAGE
PINION, RELEASE

(16) 09283-12015-000

OIL SEAL 12X22X9
OIL SEAL

(17) 09135-06009-000

BOLT

(18) 08322-0106A-000

RONDELLE
WASHER

(19) 23271-29300-000

LEVIER
ARM, RELEASE

(20) 01500-0620A-000

VIS
BOLT

	Référence	Désignation	Qté
# 1	21200-48020-000 2120048020000 2120048020000	CLOCHE D'EMBRAYAGE GEAR, PRIMARY DRIVEN	237,42 €
# 2	08211-20323-000 0821120323000 0821120323000	WASHER, THRUST WASHER	4,01 €
# 3	21410-28000-000 2141028000000 2141028000000	NOIX	64,70 €
# 4	09140-16001-000 09140-16005-000 0914016001000	NUT 16MM NUT	5,03 €
# 5	09167-17002-000 0916717002000 0916717002000	WASHER, LOCK WASHER (17.1X33X0.8)	2,63 €
# 6	08211-17282-000 0821117282000 0821117282000	WASHER, THRUST WASHER	3,47 €
# 7	09443-12018-000 0944312018000 0944312018000	SPRING	4,39 €
# 8	09261-02001-000 0926102001000 0926102001000	PIN 2.5X19.8 PIN 16X10	2,35 €
# 9	21441-13A01-000 2144113A01000 2144113A01000	DISQUE D'EMBRAYAGE PLATE, DRIVE NO.1	13,13 €
# 10	21451-19A00-000 2145119A00000 2145119A00000	DISQUE D'EMBRAYAGE ACIER PLATE, DRIVEN NO.1	6,70 €
# 11	21460-28200-000 2146028200000 2146028200000	DISQUE PRESSION PLATE, PRESSURE	25,94 €
# 12	23165-28301-000 23165-46000-000 2316528301000	BUTEE	27,28 €
# 13	09263-10002-000 0926310002000 0926310002000	THRUST BEARING 10X22X2.8 BEARING (10.1X22X2.8)	17,08 €
# 14	09160-10021-000 0916010021000 0916010021000	WASHER WASHER (10.1X21.4X0.8)	4,39 €
# 15	23261-28300-000 2326128300000 2326128300000	AXE EMBRAYAGE PINION, RELEASE	37,02 €
# 16	09285-12002-000 0928512002000	OIL SEAL 12X22X9 OIL SEAL	Non disponible	0,00 €
# 17	09135-06009-000 0913506009000 0913506009000	BOLT	3,23 €
# 18	08322-01063-000 0832201063000	RONDELLE WASHER	Non disponible	0,00 €
# 19	23271-29300-000 2327129300000 2327129300000	LEVIER ARM, RELEASE	28,50 €
# 20	01500-06203-000 01500-0620A-000 0150006203000	VIS BOLT	2,58 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au EMBRAYAGE de votre Suzuki TF 125 de Autres-modeles. Nous restons à votre disposition pour toute question.
