CADRE

REPOSE PIED POUR SUZUKI GSX 1200 2000

RESERVOIR D'ESSENCE

(1) 43530-03FK0-000

SUPPORT REPOSE PIED
HOLDER, FOOTREST RH

(2) 43540-03FK0-000

SUPPORT REPOSE PIED
HOLDER, FOOTREST LH

(3) 09319-10047-000

BUSH

(3) 09319-10047-000

BUSH

(4) 43570-46E21-000

AMORTISSEUR
CAOUTCHOUC

(4) 43570-46E21-000

AMORTISSEUR
CAOUTCHOUC

(4) 43570-46E21-000

AMORTISSEUR
CAOUTCHOUC
AMORTISSEUR

(4) 43570-46E21-000

AMORTISSEUR
CAOUTCHOUC
AMORTISSEUR

(5) 09106-10066-000

BOULON
BOLT

(5) 09106-10066-000

BOULON
BOLT

(6) 09160-10035-000

WASHER (10.5X28X2.3)

(6) 09160-10035-000

WASHER (10.5X28X2.3)

(7) 09161-14011-000

RONDELLE
WASHER

(7) 09161-14011-000

RONDELLE
WASHER

(7) 09161-14011-000

RONDELLE
WASHER

(7) 09161-14011-000

RONDELLE
WASHER

(8) 43571-03FK0-000

PROTECTION
PROTECTION D.

(9) 43581-03FK0-000

PROTECTION
GUARD, FOOTREST LH

(10) 43511-31E00-000

BARRE DE REPOSE PIED
SUPPORT DE REPOSE-PIED

(11) 43521-31E00-000

REPOSE PIED
SUPPORT DE REPOSE-PIED

(12) 43576-07D01-000

BOULON
BOLT, BANK SENSOR

(12) 43576-07D01-000

BOULON
BOLT, BANK SENSOR

(13) 43534-46E10-000

REPOSE PIED INT

(13) 43534-46E10-000

REPOSE PIED INT

(14) 43550-46E00-000

REPOSE PIED
CAOUTCHOUC

(14) 43550-46E00-000

REPOSE PIED
CAOUTCHOUC

(15) 02142-0520B-000

VIS
SCREW

(16) 02142-0525B-000

VIS
SCREW

(17) 09208-08010-000

PIN
PIN 16X10

(17) 09208-08010-000

PIN
PIN 16X10

(18) 09448-18022-000

SPRING

(18) 09448-18022-000

SPRING

(19) 09180-08149-000

SPACER (8.1X12X22)

(19) 09180-08149-000

SPACER (8.1X12X22)

(20) 08332-1106A-000

E RING 6MM
E RING

(20) 08332-1106A-000

E RING 6MM
E RING

(20) 08332-1106A-000

E RING 6MM
E RING
E RING 6MM

(20) 08332-1106A-000

E RING 6MM
E RING
E RING 6MM

(21) 43600-03FK2-000

SUPPORT
REPOSE PIED

(22) 43700-03FK2-000

REPOSE PIED COMPLET
FOOTREST ASSY, PILLION LH

(23) 43610-33E11-000

REPOSE PIED
BAR, PILLION RH

(24) 43620-33E11-000

REPOSE PIED
BAR, PILLION LH

(25) 09208-06007-000

PIN
PIN 16X10

(26) 09440-05005-000

SPRING

(27) 06111-07004-000

BILLE
BALL

(28) 43816-33E21-000

PLAQUE
PLATE, PILLION RH

(29) 43826-33E22-000

PLAQUE
PLATE, PILLION LH

(30) 08332-1104B-000

E RING

(31) 43812-03FK0-000

BUTEE

(32) 01550-08207-000

VIS
BOLT

	Référence	Désignation	Qté
# 1	43530-03FK0-000 4353003FK0000 4353003FK0000	SUPPORT REPOSE PIED HOLDER, FOOTREST RH	Non disponible	0,00 €
# 2	43540-03FK0-000 4354003FK0000 4354003FK0000	SUPPORT REPOSE PIED HOLDER, FOOTREST LH	Non disponible	0,00 €
# 3	09319-10047-000 0931910047000 0931910047000	BUSH	8,32 €		Stop affaire 8,32 €
# 4	43570-46E20-000 43570-46E21-000 4357046E20000	AMORTISSEUR CAOUTCHOUC	25,52 €
# 5	09106-10066-000 0910610066000 0910610066000	BOULON BOLT	9,49 €
# 6	09160-10035-000 0916010035000 0916010035000	WASHER (10.5X28X2.3)	2,41 €
# 7	09161-14011-000 0916114011000 0916114011000	RONDELLE WASHER	Non disponible	0,00 €
# 8	43571-03FK0-000 4357103FK0000 4357103FK0000	PROTECTION PROTECTION D.	Non disponible	0,00 €
# 9	43581-03FK0-000 4358103FK0000 4358103FK0000	PROTECTION GUARD, FOOTREST LH	Non disponible	0,00 €
# 10	43511-31E00-000 4351131E00000 4351131E00000	BARRE DE REPOSE PIED SUPPORT DE REPOSE-PIED	Non disponible	0,00 €
# 11	43521-31E00-000 4352131E00000 4352131E00000	REPOSE PIED SUPPORT DE REPOSE-PIED	54,89 €
# 12	43576-07D01-000 4357607D01000 4357607D01000	BOULON BOLT, BANK SENSOR	11,66 €
# 13	43534-46E10-000 4353446E10000 4353446E10000	REPOSE PIED INT	30,66 €
# 14	43550-46E00-000 4355046E00000 4355046E00000	REPOSE PIED CAOUTCHOUC	30,66 €
# 15	02142-05203-000 02142-0520B-000 0214205203000	VIS SCREW	2,57 €
# 16	02142-05253-000 02142-0525B-000 0214205253000	VIS SCREW	3,43 €
# 17	09208-08010-000 0920808010000 0920808010000	PIN PIN 16X10	4,15 €
# 18	09448-18022-000 0944818022000 0944818022000	SPRING	5,76 €
# 19	09180-08149-000 0918008149000 0918008149000	SPACER (8.1X12X22)	8,47 €
# 20	08332-11063-000 08332-1106A-000 0833211063000	E RING 6MM E RING	1,72 €
# 21	43600-03FK2-000 4360003FK2000 4360003FK2000	SUPPORT REPOSE PIED	Non disponible	0,00 €
# 22	43700-03FK2-000 4370003FK2000 4370003FK2000	REPOSE PIED COMPLET FOOTREST ASSY, PILLION LH	Non disponible	0,00 €
# 23	43610-33E11-000 4361033E11000 4361033E11000	REPOSE PIED BAR, PILLION RH	65,58 €
# 24	43620-33E11-000 4362033E11000 4362033E11000	REPOSE PIED BAR, PILLION LH	65,58 €
# 25	09208-06007-000 0920806007000 0920806007000	PIN PIN 16X10	4,72 €
# 26	09440-05005-000 0944005005000 0944005005000	SPRING	2,06 €
# 27	06111-07004-000 0611107004000 0611107004000	BILLE BALL	1,72 €
# 28	43816-33E21-000 4381633E21000 4381633E21000	PLAQUE PLATE, PILLION RH	8,34 €
# 29	43826-33E21-000 43826-33E22-000 4382633E21000	PLAQUE PLATE, PILLION LH	8,34 €
# 30	08332-11043-000 08332-1104B-000 0833211043000	E RING	2,41 €
# 31	43812-03FK0-000 4381203FK0000 4381203FK0000	BUTEE	Non disponible	0,00 €
# 32	01550-08203-000 01550-08207-000 0155008203000	VIS BOLT	3,78 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.

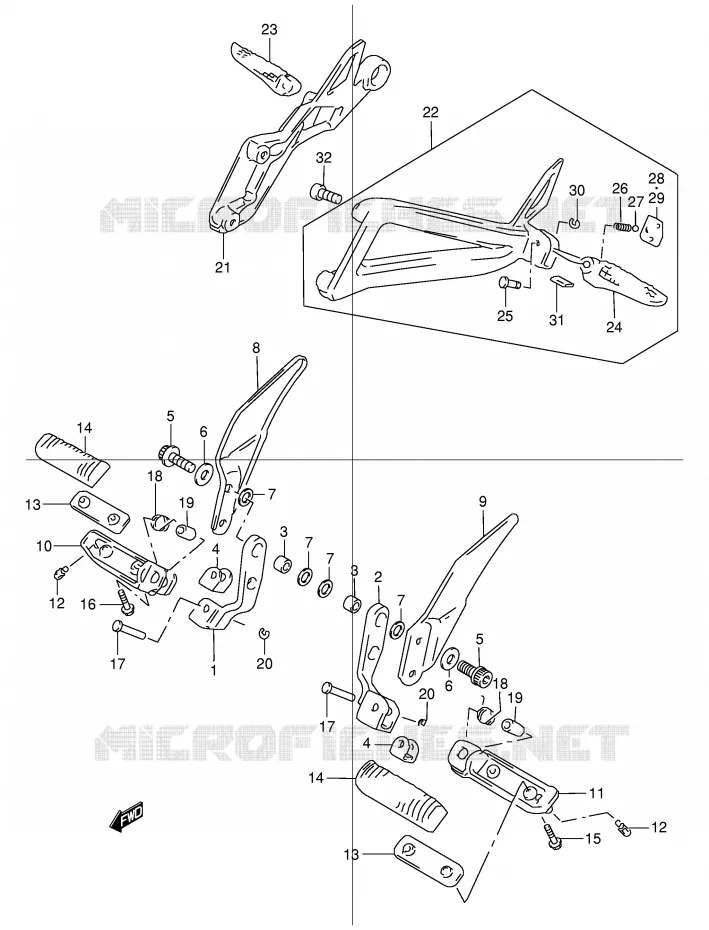

Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au REPOSE PIED de votre Suzuki de GSX. Nous restons à votre disposition pour toute question.
