TRANSMISSION

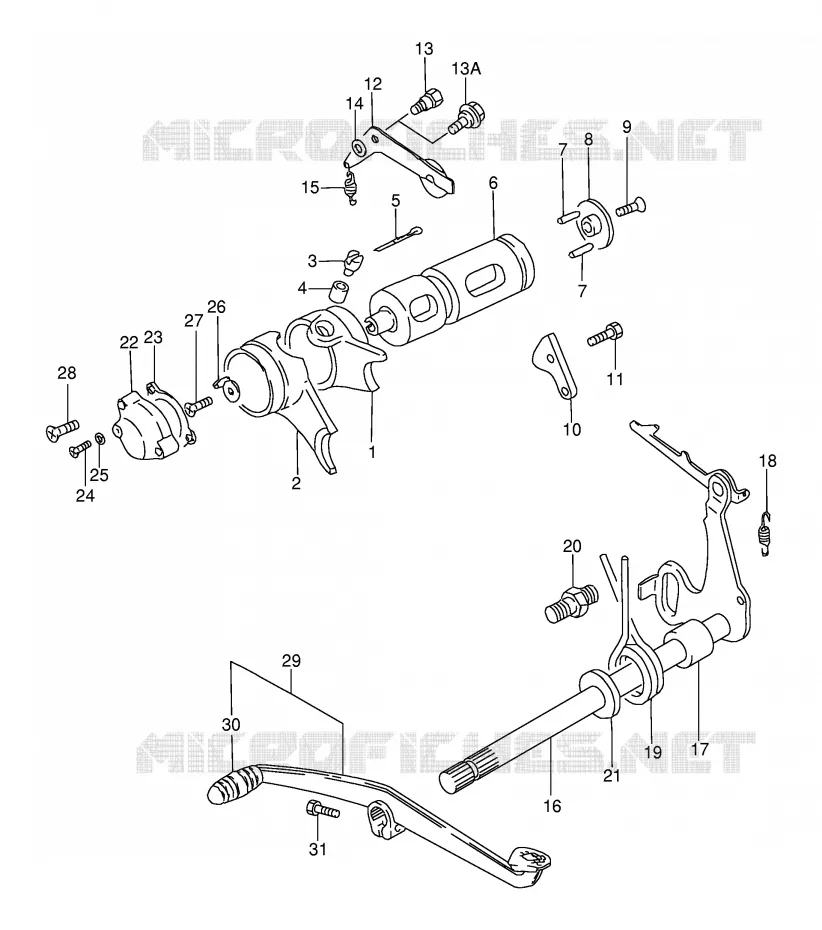

ENSEMBLE DE SELECTION DE VITESSES POUR SUZUKI AP 115 2000

KICK

(1) 25211-23001-000

APPUI
FORK, GEAR SHIFTING NO.1

(13A) 09111-06054-000

BOLT
BOLT (6X14.6)

(2) 25221-03601-000

FORK,GEAR SHIFT SF

(3) 09209-10017-000

PIN
PIN (L:22.5)

(3) 09209-10002-000

PIN
PIN (L:19.5)

(4) 09180-06086-000

SPACER 6X9.8X6

(5) 04111-2520A-000

GOUPILLE
PIN 12X10

(6) 25311-03602-000

CAME

(7) 09261-04003-000

PIN 4X20
PIN 16X10

(7) 09261-04003-000

PIN 4X20
PIN 16X10

(8) 25322-46000-000

PLAQUETTE
RETAINER, DRIVE PIN

(9) 02122-0620A-000

VIS
SCREW

(10) 25341-03000-000

GUIDE, GEAR SHIFTING CAM

(11) 01500-0616A-000

VIS

(12) 25350-12000-000

ARRET

(13) 09111-06003-000

BOLT
BOLT (6X16.1)

(14) 08322-0106A-000

RONDELLE
WASHER

(15) 09443-07014-000

SPRING

(16) 25510-12102-000

AXE

(17) 09180-12083-000

SPACER
SPACER, GEAR SHIFT

(18) 09443-06008-000

SPRING

(19) 09444-26008-000

SPRING

(20) 25671-19000-000

STOPPER,GEAR SHIFT CAM
STOPPER, GEAR SHIFTING ARM

(21) 09283-12015-000

OIL SEAL 12X22X9

(22) 37721-05101-000

BOITIER

(23) 37712-01000-000

JOINT
WASHER

(24) 02112-03047-000

VIS
SCREW

(25) 08322-01037-000

WASHER

(26) 37711-05101-000

CONTACT

(27) 02122-0612A-000

VIS
SCREW

(28) 02112-74203-000

SCREW

(29) 25600-23400-000

LEVER ASSY, GEAR SHIFTING

(30) 25652-16510-000

CAOUTCHOUC
RUBBER

(31) 01500-0620A-000

VIS

	Référence	Désignation	Qté
# 1	25211-23001-000 2521123001000 2521123001000	APPUI FORK, GEAR SHIFTING NO.1	42,54 €
# 2	25221-03601-000 2522103601000 2522103601000	FORK, GEAR SHIFT SF	54,62 €
# 3	09209-10002-000 0920910002000 0920910002000	PIN PIN (L:19.5)	5,86 €
# 3	09209-10017-000 0920910017000 0920910017000	PIN PIN (L:22.5)	6,61 €
# 4	09180-06086-000 0918006086000 0918006086000	SPACER 6X9.8X6	2,66 €
# 5	04111-25208-000 04111-2520A-000 0411125208000	GOUPILLE PIN 12X10	1,73 €
# 6	25311-03602-000 2531103602000 2531103602000	CAME	57,65 €
# 7	09261-04003-000 0926104003000 0926104003000	PIN 4X20 PIN 16X10	2,22 €
# 8	25322-46000-000 2532246000000 2532246000000	PLAQUETTE RETAINER, DRIVE PIN	7,37 €
# 9	02122-06203-000 02122-0620A-000 0212206203000	VIS SCREW	1,40 €
# 10	25341-03000-000 2534103000000 2534103000000	GUIDE, GEAR SHIFTING CAM	Non disponible	0,00 €
# 11	01500-06163-000 01500-0616A-000 0150006163000	VIS	2,10 €
# 12	25350-12000-000 2535012000000 2535012000000	ARRET	Non disponible	0,00 €
# 13	09111-06003-000 0911106003000 0911106003000	BOLT BOLT (6X16.1)	2,14 €
# 13A	09111-06054-000 0911106054000 0911106054000	BOLT BOLT (6X14.6)	4,32 €
# 14	08322-01063-000 08322-0106A-000 0832201063000	RONDELLE WASHER	3,20 €
# 15	09443-07014-000 0944307014000 0944307014000	SPRING	2,48 €
# 16	25510-12102-000 2551012102000 2551012102000	AXE	51,41 €
# 17	09180-12083-000 0918012083000 0918012083000	SPACER SPACER, GEAR SHIFT	3,05 €
# 18	09443-06008-000 0944306008000 0944306008000	SPRING	3,01 €
# 19	09444-26008-000 0944426008000 0944426008000	SPRING	4,80 €
# 20	25671-19000-000 2567119000000 2567119000000	STOPPER, GEAR SHIFT CAM STOPPER, GEAR SHIFTING ARM	4,73 €
# 21	09285-12002-000 0928512002000	OIL SEAL 12X22X9	Non disponible	0,00 €
# 22	37721-05101-000 3772105101000 3772105101000	BOITIER	12,91 €
# 23	37712-01000-000 3771201000000 3771201000000	JOINT WASHER	2,90 €
# 24	02112-03047-000 0211203047000 0211203047000	VIS SCREW	2,45 €
# 25	08322-01037-000 0832201037000 0832201037000	WASHER	2,70 €
# 26	37711-05101-000 3771105101000 3771105101000	CONTACT	5,63 €
# 27	02122-06123-000 02122-0612A-000 0212206123000	VIS SCREW	1,72 €
# 28	02112-74203-000 0211274203000 0211274203000	SCREW	Non disponible	0,00 €
# 29	25600-23400-000 2560023400000 2560023400000	LEVER ASSY, GEAR SHIFTING	Non disponible	0,00 €
# 30	25652-16500-000 25652-16510-000 2565216500000	CAOUTCHOUC RUBBER	4,91 €
# 31	01500-06203-000 01500-0620A-000 0150006203000	VIS	2,44 €
